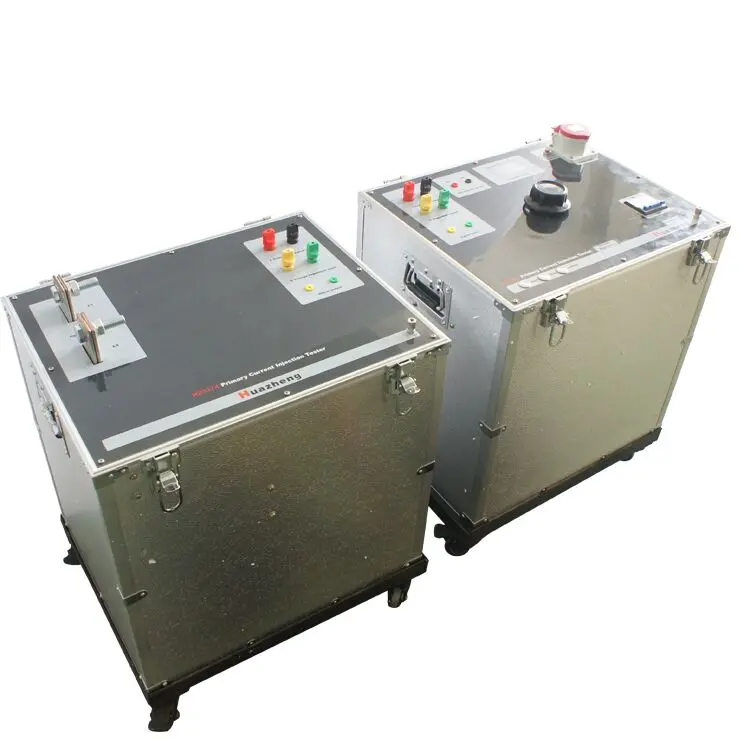

HZ5374 Primary Current Injection Tester (disebut sebagai upconverter) adalah perangkat uji yang dikembangkan secara mandiri oleh perusahaan kami. Menggabungkan keunggulan produk serupa di dalam dan luar negeri, alat ini mengadopsi teknologi kontrol numerik dengan kemampuan anti-interferensi yang kuat. Dibandingkan dengan generasi sebelumnya, alat ini memanfaatkan regulator tegangan gandcangan sendiri berkapasitas besar berdaya rendah serta konverter inti besi permeabilitas magnetik tinggi, sehingga menghasilkan keunggulan berupa daya keluaran besar, ukuran kecil, dan bobot ringan. Perangkat ini utamanya digunakan untuk pengujian proteksi busbar primer dan berbagai rasio transformasi trafo arus, serta banyak diaplikasikan pada lokasi penelitian ilmiah, produksi, dan pengujian kelistrikan di sektor tenaga listrik, kereta api, petrokimia, metalurgi, dan pertambangan.
I. Karakteristik Kinerja
- Panel PVC yang estetis dan menarik.
- Menampilkan nilai uji arus primer dan sekunder secara langsung, memudahkan pengamatan dan pencatatan pengujian.
- Pengukuran sekunder pada transformator, rasio transformasi, dan polaritas ditampilkan secara bersamaan.
- Akurasi pengukuran tinggi Kelas 0,5.
- Daya besar, ukuran kecil, dan kapasitas beban yang kuat.
- Berukuran kecil dan ringan, dengan volume hanya 30% hingga 70% dari produk sejenis sehingga sangat praktis dibawa.
II. Karakteristik Teknis
1. Nama dan Klasifikasi
- Nama: HZ5374 Primary Current Injection Tester.
- Grup Lingkungan: Termasuk instrumen Grup III (dapat digunakan di lingkungan luar ruangan/outdoor) berdasarkan standar GB6287.1-86 “Program Umum untuk Uji Lingkungan Instrumen Pengukur Elektronik”.
- Tegangan Masukan (Input): AC 380V ±10%, tiga fasa (three phase).
- Daya: 20KVA.
- Arus Keluaran: AC 0–4000A dapat disesuaikan secara mulus (stepless adjustable), panel dilengkapi amperemeter tampilan digital.
- Tegangan Keluaran (Output): 15V.
- Bentuk Gelombang Keluaran: Arus keluaran berupa gelombang sinus standar dengan sedikit gangguan (tiny burrs), melebihi persyaratan sistem tenaga, dengan koefisien riak kurang dari 0,3%.
- Akurasi Pengukuran: Menggunakan material kelas 0.2S (aktual sekitar 0,3); setiap arus dapat disesuaikan secara mulus dan kontinu dengan akurasi lebih tinggi dari Kelas 0,2. Meteran arus dan tegangan menunjukkan nilai efektif sebenarnya (true effective value) dengan presisi dan stabilitas tinggi.
- Mode Arus Keluaran: Nilai efektif sebenarnya yang dapat disesuaikan secara kontinu.
- Stabilitas Arus: 0,2%.
- Bentuk Struktural: Terpisah (split).
- Metode Pengkabelan: Sesuai dengan kebutuhan.
- Pengaturan Proteksi: Arus lebih (overcurrent), tegangan lebih (overvoltage).
2. Operasional
- Setelah pengkabelan selesai, periksa kembali untuk memastikan tidak ada kesalahan pengkabelan dan konektor tersambung dengan baik.
- Selama pengujian, jika terjadi fenomena abnormal seperti percikan api atau tidak ada tampilan saat dinyalakan, segera matikan daya dan periksa ulang pengkabelan.
- Dalam pengkabelan aktual, terminal keluaran arus harus membentuk loop (tertutup); jika tidak, instrumen tidak akan mengeluarkan arus.
- Current booster dilengkapi dengan kabel keluaran acak; kabel tembaga keluaran eksternal dipilih berdasarkan standar 10A/mm².
- Kapasitas peralatan dirancang berdasarkan waktu kerja 1 jam.
III. Prinsip Kerja
- Sirkuit pengukuran arus mencakup CT impedansi nol arus mikro, sirkuit penguat terprogram (program-controlled amplifier circuit), dan sirkuit pengambilan sampel (sampling circuit).
- Sirkuit pengukuran tegangan mencakup sirkuit akuisisi sinyal isolasi PT, sirkuit penguat terprogram, dan sirkuit pengambilan sampel.
- Mikrokontroler 16-bit menggunakan metode akuisisi waktu nyata digital komputer untuk menghitung nilai tegangan terukur sisi tinggi dengan mengukur amplitudo sinyal tegangan berdasarkan hubungan proporsional tegangan, serta merealisasikan fungsi pengatur waktu otomatis dengan membandingkan amplitudo sinyal tegangan terukur dengan nilai tegangan yang ditetapkan. Keluaran arus perangkat dihitung berdasarkan hubungan proporsional arus, dan fungsi proteksi arus lebih direalisasikan dengan membandingkan amplitudo sinyal arus/tegangan dengan nilai yang ditetapkan.

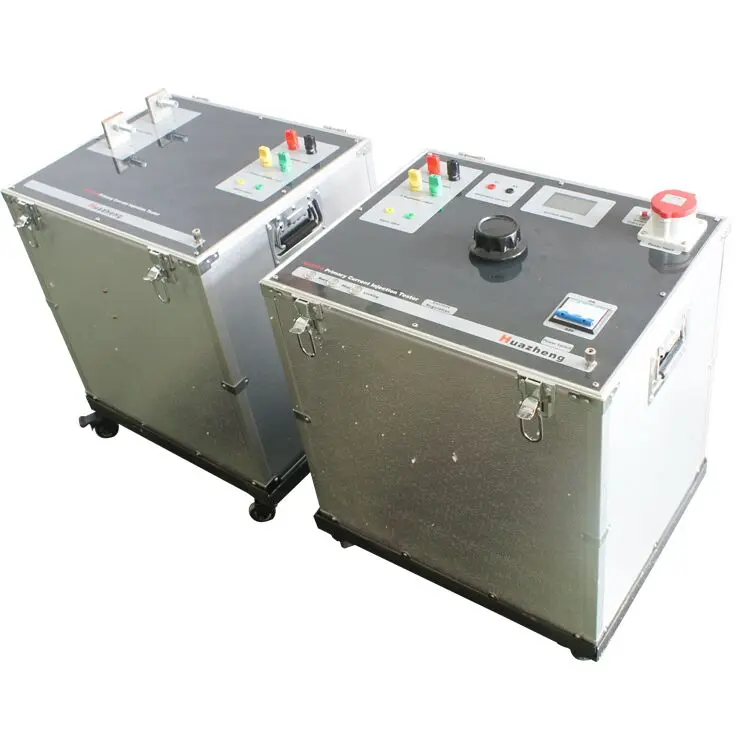

IV. Deskripsi Panel
- Voltage output 7.Stop 13.Power Switch
- Signal input 8.Locking 14.Grounding
- Secondary current 9.Power Input
- Current display 10.Normally open port
- Time display 11.Normally closed port
- Start 12.Current Regulation
V. Transportasi dan Pemeliharaan
1. Transportasi
- Produk ini wajib dikemas dengan benar selama pengangkutan menggunakan kotak kayu (wooden box).
- Kotak pengemasan harus dilapisi dengan busa atau lapisan anti-getaran lainnya (shockproof layers).
- Produk yang dikemas aman untuk diangkut melalui jalur darat, kereta api, maupun udara.
- Selama pengangkutan, perangkat tidak boleh diletakkan di dalam kendaraan terbuka tanpa pelindung, serta harus disimpan di gudang yang terlindung dari hujan, debu, dan kerusakan mekanis.
2. Penyimpanan
- Instrumen harus disimpan di ruangan yang berventilasi baik dengan suhu sekitar antara $-40^\circ\text{C}$ hingga $60^\circ\text{C}$.
- Tingkat kelembapan relatif tidak boleh melebihi 82%, serta bebas dari gas korosif.
- Perangkat tidak boleh diletakkan terlalu dekat dengan lantai atau dinding.
3. Pencegahan Kelembapan (Moisture-proof)
- Di daerah atau musim yang lembap, jika instrumen tidak digunakan dalam jangka waktu lama, disarankan untuk menyalakan daya sebulan sekali selama kurang lebih dua jam.
- Langkah ini bertujuan untuk membiarkan kelembapan menguap keluar (let the moisture escape) dan melindungi komponen elektronik dari kerusakan akibat lembap.
4. Perlindungan dari Paparan Matahari (Anti-exposure)
- Saat instrumen digunakan di luar ruangan (outdoor), usahakan untuk menghindari atau mengurangi paparan sinar matahari langsung pada layar tampilan.
- Perangkat tidak boleh disimpan di dalam gudang yang memiliki tingkat kelembapan sangat tinggi.
VI.Packing List
| No. | Item | Qty |
| 1 | NO/NC wires | 4 |
| 2 | NO/NC clamps | 4 |
| 3 | Secondary transformer wires | 2 |
| 4 | Secondary transformer clamps | 2 |
| 5 | Signal connection wires | 2 |
| 6 | Yellow-green-red-black connecting wires | 4 |
| 7 | Power supply wires | 3 |
| 8 | Grounding wires | 2 |
| 9 | Current wires | 4 |
