Karakteristik Teknis
1. Nama dan Klasifikasi

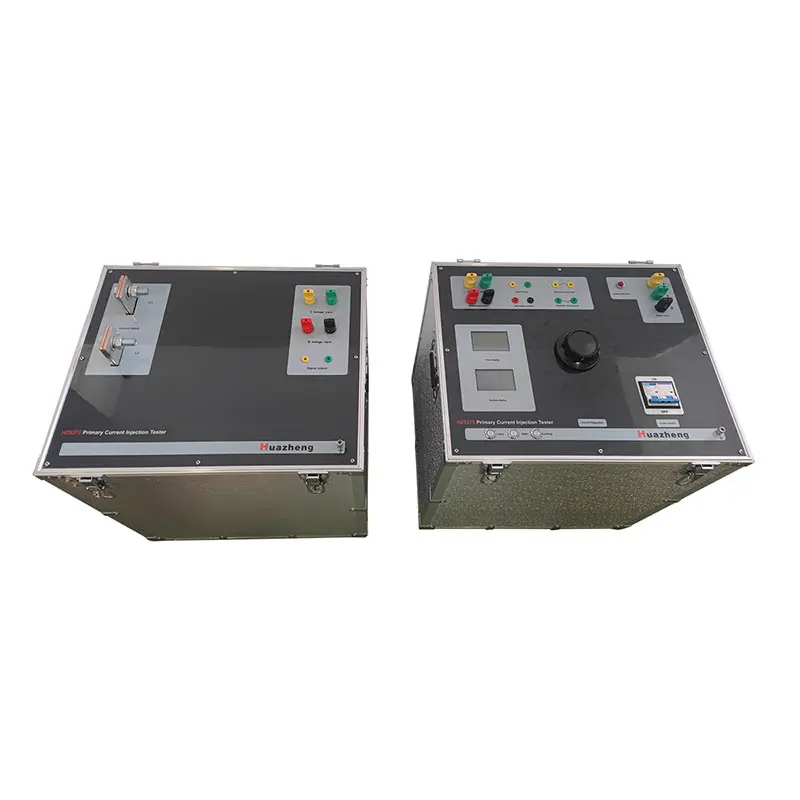

Nama: HZ5375 5000A Primary Current Injection Tester.
Grup Lingkungan: Termasuk dalam instrumen grup III dalam standar GB6587.1-86 “Survei Umum Pengukuran Lingkungan untuk Instrumen Pengukur Elektronik” (artinya dapat digunakan di lingkungan luar ruangan/outdoor).
Tegangan Masukan: AC380V ±10%
Daya: 36KVA

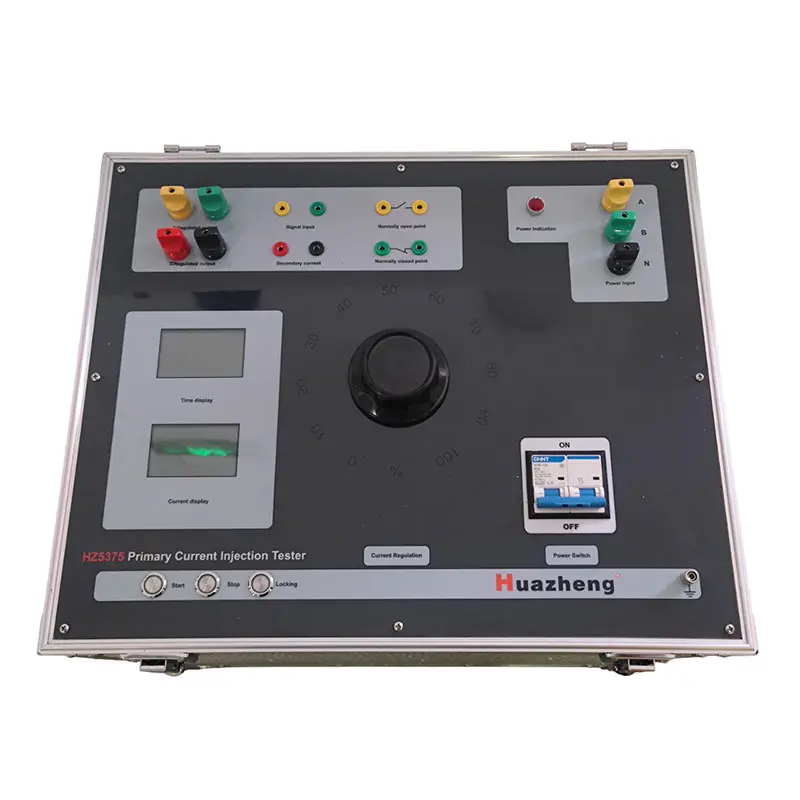

Arus Keluaran: AC 0–5000A dapat disesuaikan secara mulus (stepless adjustable), panel dilengkapi amperemeter tampilan digital.
Tegangan Keluaran: 6V
Bentuk Gelombang Keluaran: Arus keluaran berupa gelombang sinus standar dengan sedikit gangguan (glitches), lebih baik daripada indeks standar persyaratan sistem tenaga, dan koefisien riak kurang dari 0,3%. Gelombang sinus standar.
Akurasi Pengukuran: (Menggunakan material kelas 0.2S) Aktual sekitar 0,3; setiap arus dapat disesuaikan secara mulus dan terus-menerus, akurasi lebih tinggi dari 0,5. Meteran arus dan tegangan menunjukkan nilai efektif sebenarnya (true effective value), akurasi tinggi, dan stabilitas tinggi.
Mode Arus Keluaran: Nilai efektif sebenarnya dapat disesuaikan secara terus-menerus.
Stabilitas Arus: 0,2%

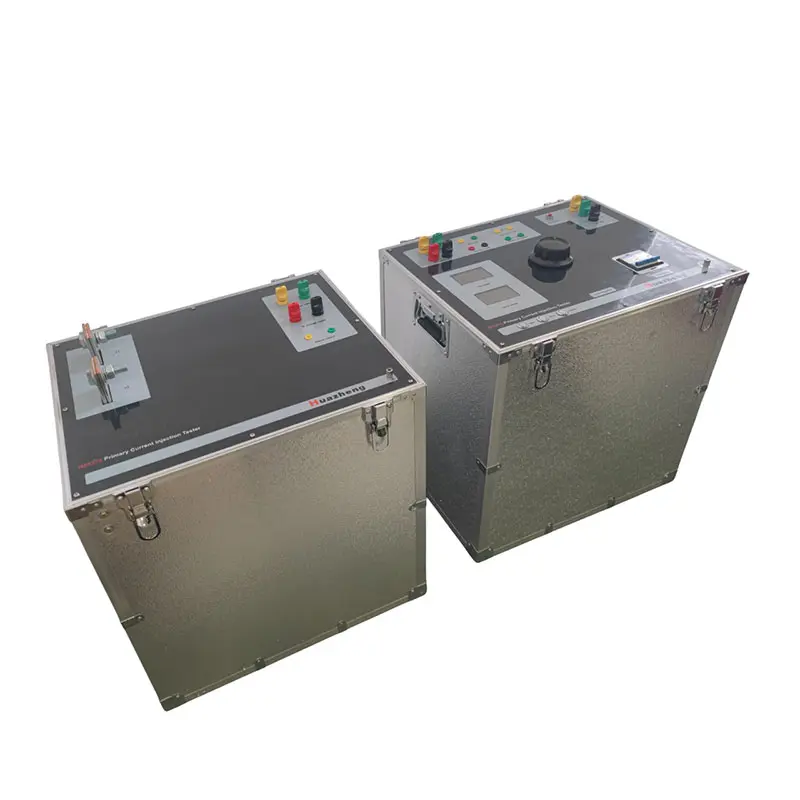

Bentuk Struktural: Terpisah (Fission)
Metode Pengkabelan: Sesuai persyaratan.
Pengaturan Perlindungan: Arus lebih (overcurrent) dan tegangan lebih (overvoltage).
2. Operasional
Setelah pengkabelan selesai, periksa kembali apakah ada kesalahan pengkabelan dan apakah konektor terhubung dengan baik.
Selama pengujian, jika terjadi percikan api, atau tidak ada keabnormalan seperti layar tidak menyala saat dihidupkan, segera matikan daya dan periksa ulang pengkabelan.
Saat pengkabelan aktual, terminal keluaran arus harus membentuk sebuah loop (tertutup), jika tidak, instrumen tidak akan mengeluarkan arus.
Current riser dilengkapi dengan kabel keluaran acak; kabel tembaga eksternal keluaran dipilih berdasarkan 10A/mm2 (Konfigurasi standar adalah dua kabel uji sepanjang 3 meter).
Kapasitas peralatan dirancang untuk operasi selama satu jam.
Prinsip Kerja
Sirkuit pengukuran instrumen mencakup sirkuit pengukuran arus dan sirkuit pengukuran arus (Pengujian tegangan dapat ditambahkan sesuai kebutuhan). Fungsi karakteristik volt-ampere dapat diperluas.
Sirkuit pengukuran arus mencakup CT impedansi nol arus mikro, sirkuit penguat yang dapat diprogram (programmable amplifier circuit), dan sirkuit pengambilan sampel (sampling circuit).
Sirkuit pengukuran sinyal tegangan mencakup sirkuit akuisisi sinyal terisolasi PT, sirkuit penguat yang dapat diprogram, dan sirkuit pengambilan sampel.
Mikrokontroler 16-bit menggunakan metode akuisisi waktu nyata digital komputer untuk menghitung nilai pengukuran tegangan sisi tegangan tinggi dengan mengukur amplitudo sinyal tegangan sesuai dengan hubungan proporsional tegangan. Fungsi pengatur waktu otomatis direalisasikan dengan membandingkan amplitudo sinyal tegangan yang diukur dengan nilai tegangan yang ditetapkan. Keluaran arus perangkat dapat dihitung berdasarkan hubungan proporsional arus, dan fungsi perlindungan arus lebih direalisasikan dengan mengukur amplitudo sinyal arus/tegangan dan membandingkannya dengan nilai yang ditetapkan.
Tindakan Pencegahan Keselamatan
1. Prinsip Blok Diagram & Keselamatan Umum
Demi keselamatan operator dan instrumen, pastikan instrumen ditanahkan (grounded) dengan baik.
Kabel ground harus dihubungkan terlebih dahulu saat menyiapkan pengujian, dan kabel ground harus dilepas terakhir setelah pekerjaan selesai.
Catu daya yang terhubung ke instrumen harus mampu menahan dampak arus 30A.
Saat menghubungkan instrumen dan objek uji, perhatikan untuk memeriksa apakah setiap pengkabelan salah guna menghindari kerusakan peralatan akibat kesalahan pengkabelan.
Nilai arus maksimum yang ditetapkan untuk perlindungan arus lebih tidak boleh melebihi nilai arus keluaran terukur dari instrumen.
Jangan mencolokkan atau mencabut kabel apa pun saat daya menyala.
Transportasi dan Pemeliharaan
1. Transportasi Produk ini harus dikemas selama pengangkutan. Kotak pengemasan harus terbuat dari kayu dan dilapisi dengan busa serta lapisan anti-getaran lainnya. Produk yang dikemas harus dapat diangkut melalui jalan darat, kereta api, dan udara. Selama pengangkutan, produk tidak boleh diletakkan di bagasi terbuka, serta gudang penyimpanan harus terlindung dari hujan, debu, dan kerusakan mekanis.
2. Penyimpanan Instrumen harus disimpan di ruangan berventilasi dengan suhu lingkungan antara -40°C hingga 60°C, kelembapan relatif tidak lebih dari 82%, dan bebas dari gas korosif. Tidak boleh diletakkan dekat dengan lantai dan dinding.
3. Tahan Lembap (Moisture-proof) Di daerah lembap atau musim lembap, jika instrumen tidak digunakan dalam waktu lama, disarankan untuk menyalakan daya sebulan sekali (sekitar dua jam) guna mendistribusikan kelembapan dan melindungi komponen elektronik.
4. Anti-Insolasi Saat instrumen digunakan di luar ruangan, hindari atau kurangi paparan sinar matahari langsung ke layar tampilan semaksimal mungkin, dan jangan meletakkannya di gudang yang sangat lembap.
Jaminan Kualitas dan Layanan Purnajual
Instrumen ini diproduksi secara ketat sesuai dengan standar nasional dan standar perusahaan, serta proses produksi mematuhi standar ISO9000 secara ketat untuk memastikan kualitas instrumen.
Instrumen memiliki masa garansi 1 tahun. Selama periode ini, jika kualitasnya berada di bawah persyaratan karakteristik karena alasan manufaktur, perusahaan akan memperbaikinya secara gratis.
Instrumen ini menerapkan tiga jaminan (three guarantees).
Dalam masa pakai instrumen, perusahaan menyediakan pemeliharaan jangka panjang, pelatihan, pasokan suku cadang, dan layanan terkait lainnya.
Jika ditemukan masalah saat penggunaan, silakan hubungi perusahaan tepat waktu. Perusahaan akan menggunakan metode yang berbeda sesuai situasi: panduan pemeliharaan dari pintu ke pintu (door-to-door), atau pengembalian ke pabrik untuk pemeliharaan.
