Ringkasan

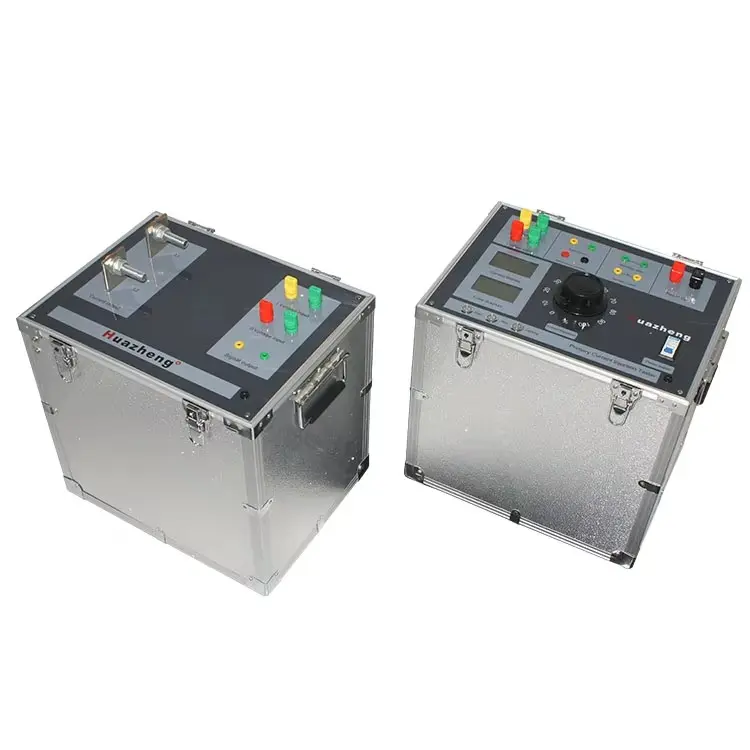

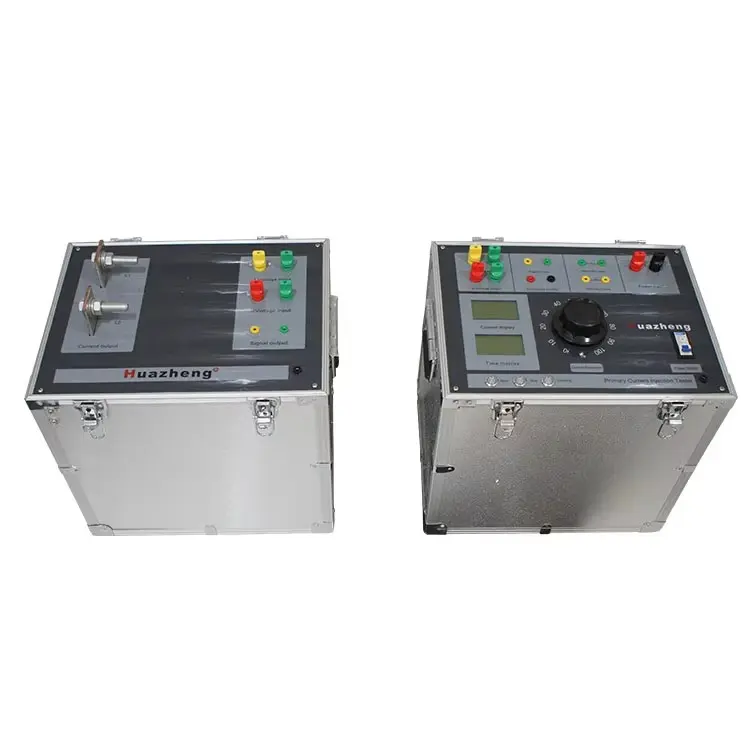

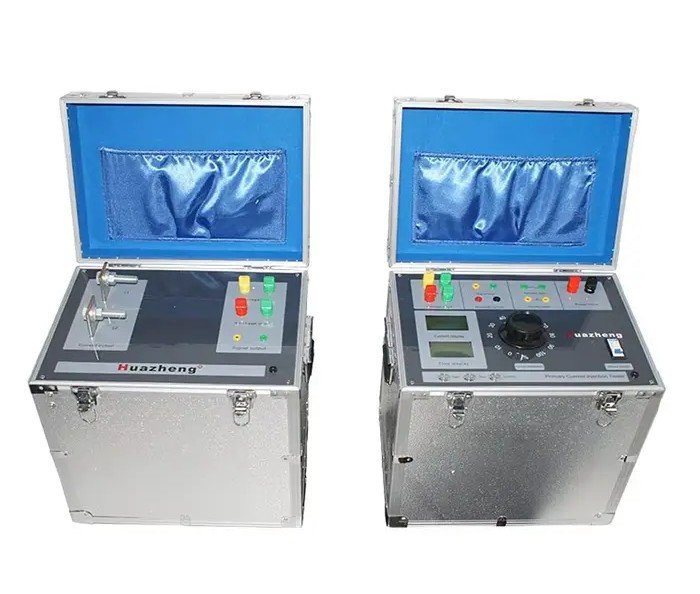

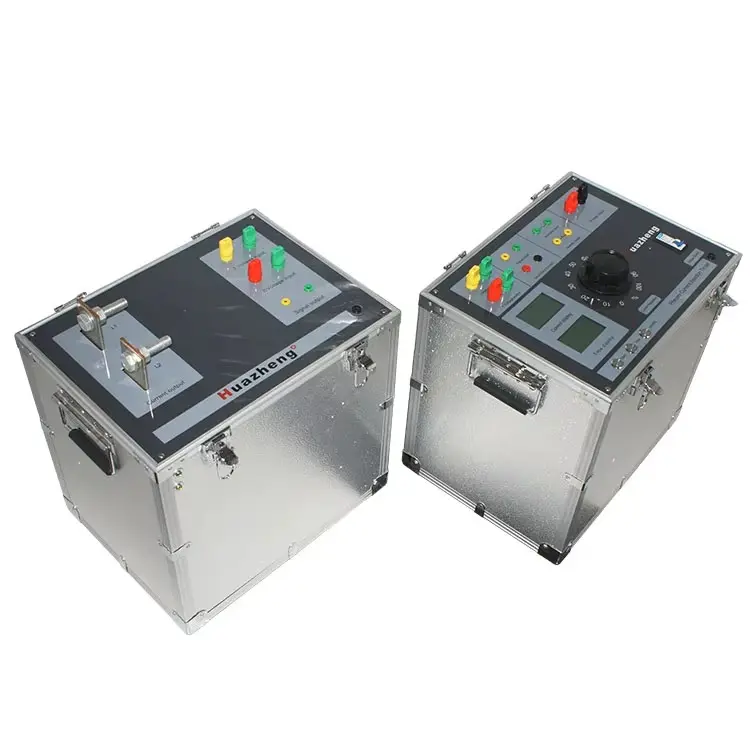

Generator arus tinggi Huazheng HZ5373 3000A (sering disebut sebagai upconverter atau alat uji injeksi arus primer) adalah perangkat pengujian mandiri yang memanfaatkan teknologi CNC canggih dengan ketahanan anti-interferensi yang kuat. Memanfaatkan regulator tegangan autokraf berdaya rendah kapasitas besar dan konverter inti besi permeabilitas tinggi, perangkat ini menawarkan daya output besar dengan ukuran dan bobot yang ringkas. Alat ini banyak digunakan untuk pengujian proteksi busbar primer serta uji rasio transformasi transformator arus (CT) di sektor ketenagalistrikan, perkeretaapian, petrokimia, metalurgi, dan pertambangan.
Karakteristik Kinerja
- Panel PVC yang estetis dan elegan.
- Menampilkan nilai arus primer dan sekunder secara langsung untuk memudahkan observasi dan pencatatan.
- Tingkat akurasi pengukuran tinggi mencapai kelas 0,5.
- Kapasitas beban kuat dengan ukuran 30% hingga 70% lebih kecil dibandingkan produk sejenis, sehingga sangat mudah dibawa.
- Dilengkapi layar kristal cair (LCD) 6,5 digit serta layar dot matrix 128*64 untuk pembacaan data yang lebih intuitif.
- Fitur kunci tampilan indikator (indicator display lock), pengukuran polaritas transformator otomatis, fungsi penguncian mandiri, dan deteksi rasio otomatis.
Karakteristik Teknis
- Nama Alat: Generator arus tinggi Huazheng HZ5373 3000A
- Grup Lingkungan: Instrumen Grup III sesuai GB6587.1-86 (dapat digunakan di lingkungan luar ruangan).
- Tegangan Input: AC 380V $\pm 10\%$
- Daya: 30 KVA
- Arus Output: AC 0–3000A dapat disesuaikan secara stepless, dilengkapi ammeter digital pada panel.
- Tegangan Output:$> 10\text{ V}$
- Bentuk Gelombang Output: Gelombang sinus standar dengan koefisien riak kurang dari 0,3%.
- Akurasi Pengukuran: Menggunakan material kelas 0,2S (aktual sekitar 0,3), dengan akurasi penyesuaian arus lebih tinggi dari 0,5.
- Stabilitas Arus: 0,2%
- Pengaturan Proteksi: Proteksi arus lebih (overcurrent) dan tegangan lebih (overvoltage).
Petunjuk Pengoperasian
- Pemeriksaan Kabel: Periksa kembali jalur kabel untuk memastikan tidak ada kesalahan sambungan dan konektor terhubung dengan baik. Terminal output arus harus membentuk sebuah loop tertutup agar alat dapat mengeluarkan arus.
- Kabel Eksternal: Kawat tembaga eksternal dipilih berdasarkan rasio $10\text{ A/mm}^2$ (konfigurasi standar mencakup dua jalur uji sepanjang 3 meter).
- Batasan Waktu Kerja: Kapasitas perangkat dirancang untuk kerja jangka pendek selama 5 menit. Untuk pengujian batch, waktu kerja harus kurang dari 2,5 menit.
- Langkah Pengujian:
- Putar handle pengatur arus ke posisi nol berlawanan arah jarum jam sebelum menghubungkan kabel daya.
- Sambungkan terminal output arus ke sisi primer transformator arus yang diuji, dan sisi sekunder ke pengukur arus perangkat.
- Nyalakan sakelar daya instrumen, posisikan kontrol daya ke posisi “on”, lalu putar handle pengatur arus searah jarum jam untuk mendapatkan arus output yang diinginkan.
- Amati nilai arus primer dan sekunder pada layar untuk menghitung rasio transformasi transformator yang diuji.
PackingList
| No. | Item | Qty |
| 1 | High current generator host | 1 |
| 2 | High current test line | 2 |
| 3. | power cable | 1 |
