I. Gambaran Umum
1. Penggunaan
HZ-5371L terutama digunakan untuk mengujian relai termal, pelindung motor, kontaktor, pemutus arus (circuit breaker), sakelar udara, switchgear, dan layar proteksi. Alat ini juga cocok untuk proteksi bus primer dan berbagai pengujian rasio transformator arus. Peralatan ini banyak digunakan di industri tenaga listrik, kereta api, petrokimia, metalurgi, dan pertambangan untuk penelitian ilmiah, produksi, dan pengujian kelistrikan.
2. Fungsi Utama
- Mengeluarkan arus 0 hingga 1000A
- Dapat menyinkronkan waktu operasi peralatan uji
- Identifikasi otomatis kontak normal terbuka (normally open) dan normal tertutup (normally closed)
- Beberapa pemeriksaan dapat dihubungkan secara seri secara bersamaan untuk meningkatkan efisiensi kerja
- Tampilan langsung arus primer dan nilai uji arus sekunder, mudah diamati dan dicatat saat pengujian.
3. Karakteristik Kinerja
- Tampilan 6 setengah digit, tampilan 6 setengah digit pertama di tanah air, akurasi tampilan lebih tinggi, hasil eksperimen lebih akurat
- Tampilan layar LCD besar, data tampilan lebih intuitif, pembacaan lebih cepat
- Fungsi penguncian tampilan instrumen, terutama untuk pengujian perubahan transformator yang dapat dilakukan dengan lebih akurat dan cepat
- Penggunaan panel PVC yang indah dan menarik, membuat panel lebih tahan terhadap kotoran dan keausan
- Akurasi pengukuran tinggi 0,5
- Daya besar, ukuran kecil, kapasitas beban yang kuat
- Ukuran kecil, bobot ringan, volumenya hanya 30% hingga 70% dari produk sejenis, sangat mudah dibawa.
II. Karakteristik Teknis
1. Nama dan Klasifikasi

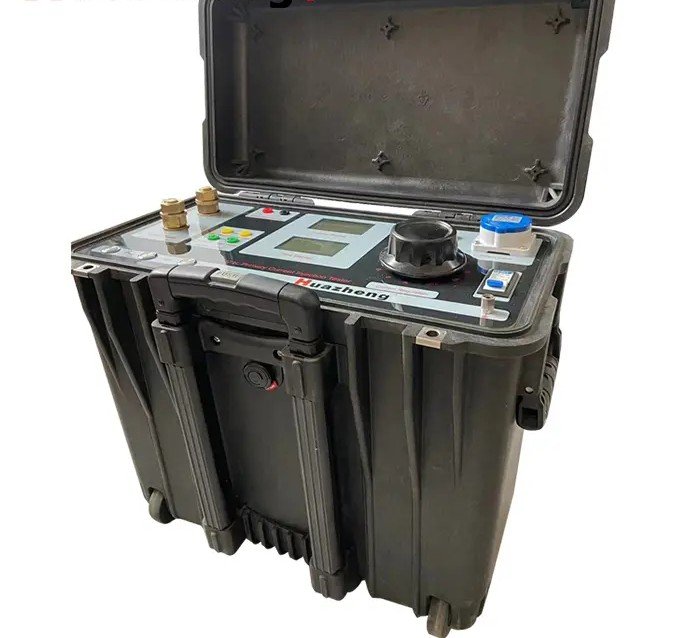

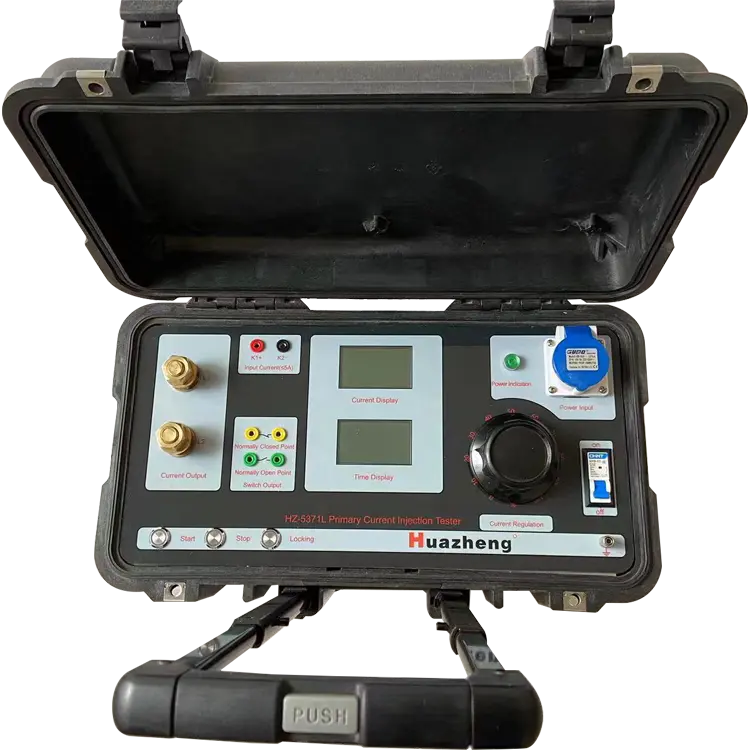

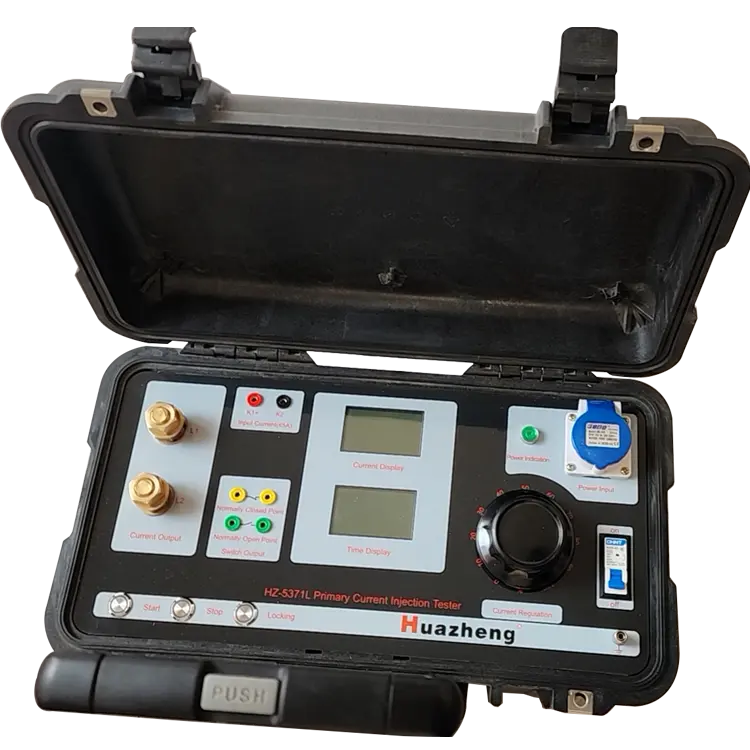

(1) Nama: Penguji Injeksi Arus Primer HZ-5371L (HZ-5371L Primary Current Injection Tester).
(2) Kelompok lingkungan: Instrumen Grup III dalam GB6587.1-86 “General Outline of Environmental Test for Electronic Measuring Instruments” (dapat digunakan di lingkungan luar ruangan).
(3) Masukan AC 50Hz, 220V.
(4) Keluaran arus AC fase tunggal 0-1000A; Arus dapat disesuaikan dengan mulus dan terus menerus, akurasinya lebih tinggi dari level 0,1;
Arus keluaran adalah gelombang sinus standar, gerigi (burr) kecil, lebih baik daripada standar indikator sistem tenaga, nomor riak (ripple) kurang dari 0,3%.
(5) Mode arus keluaran: nilai true RMS dapat disesuaikan terus menerus;
(6) Bentuk gelombang keluaran: gelombang sinus standar;
(7) Tegangan buka keluaran: 5-6V.
(8) Akurasi arus: Setiap arus dapat disesuaikan dengan mulus dan terus menerus, dan akurasinya lebih tinggi dari 0,5. Voltmeter arus ditampilkan sebagai nilai efektif sebenarnya (true effective value), dengan presisi tinggi dan stabilitas tinggi;
(9) Stabilitas arus: 0,1%;
(10) Distorsi bentuk gelombang arus: THD 1%;
(11) Pengaturan Proteksi: kelebihan arus (overcurrent), kelebihan tegangan (overvoltage);
(12) Waktu tindakan arus dari komponen yang diukur dapat diukur, dan waktu tindakan penguncian dapat dicatat secara sinkron. Identifikasi otomatis kontak normal terbuka dan normal tertutup.
(13) Rentang pengukuran: 0,0001S – 9999,9999S, akurasi: 0,0001S
(14) Daya: 5000VA
III. Aksesori Bawaan (Random Accessories)
| No. | Item | Jml (Qty) |
| 1 | Kabel daya | 1 |
| 2 | Panduan pengguna (User’s manual) | 1 |
| 3 | Sertifikat | 1 |
| 4 | Kartu garansi | 1 |
