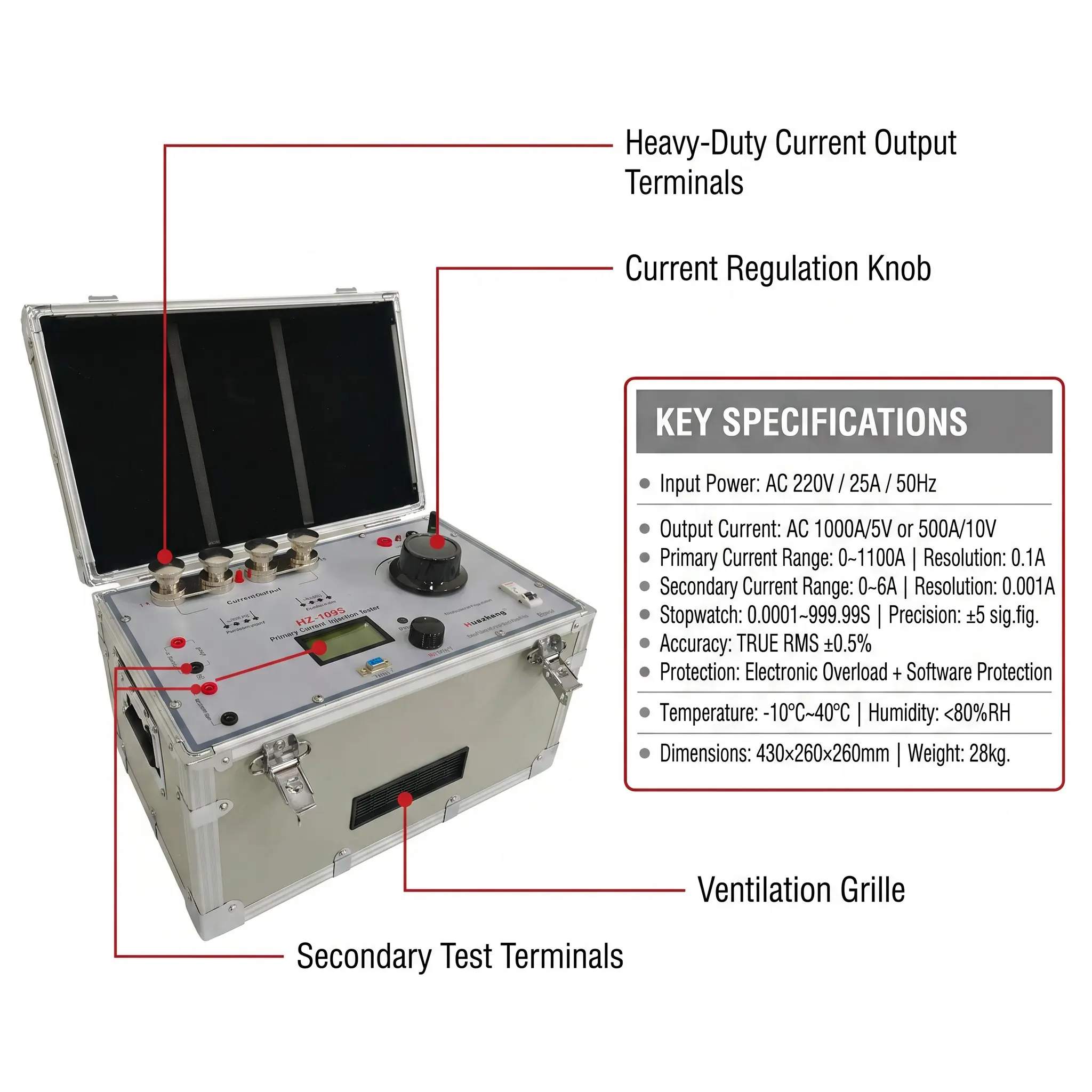

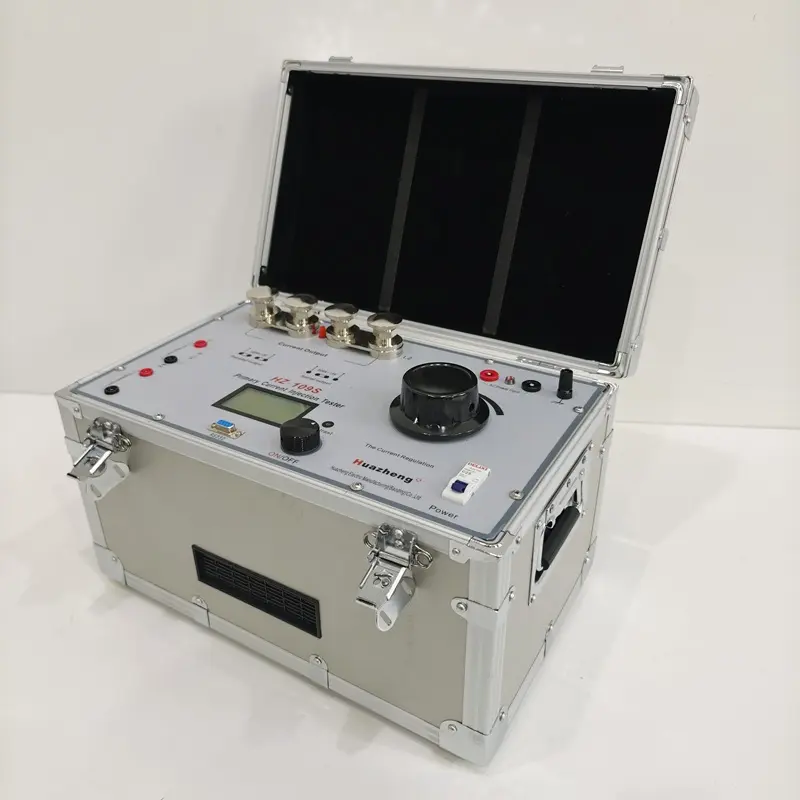

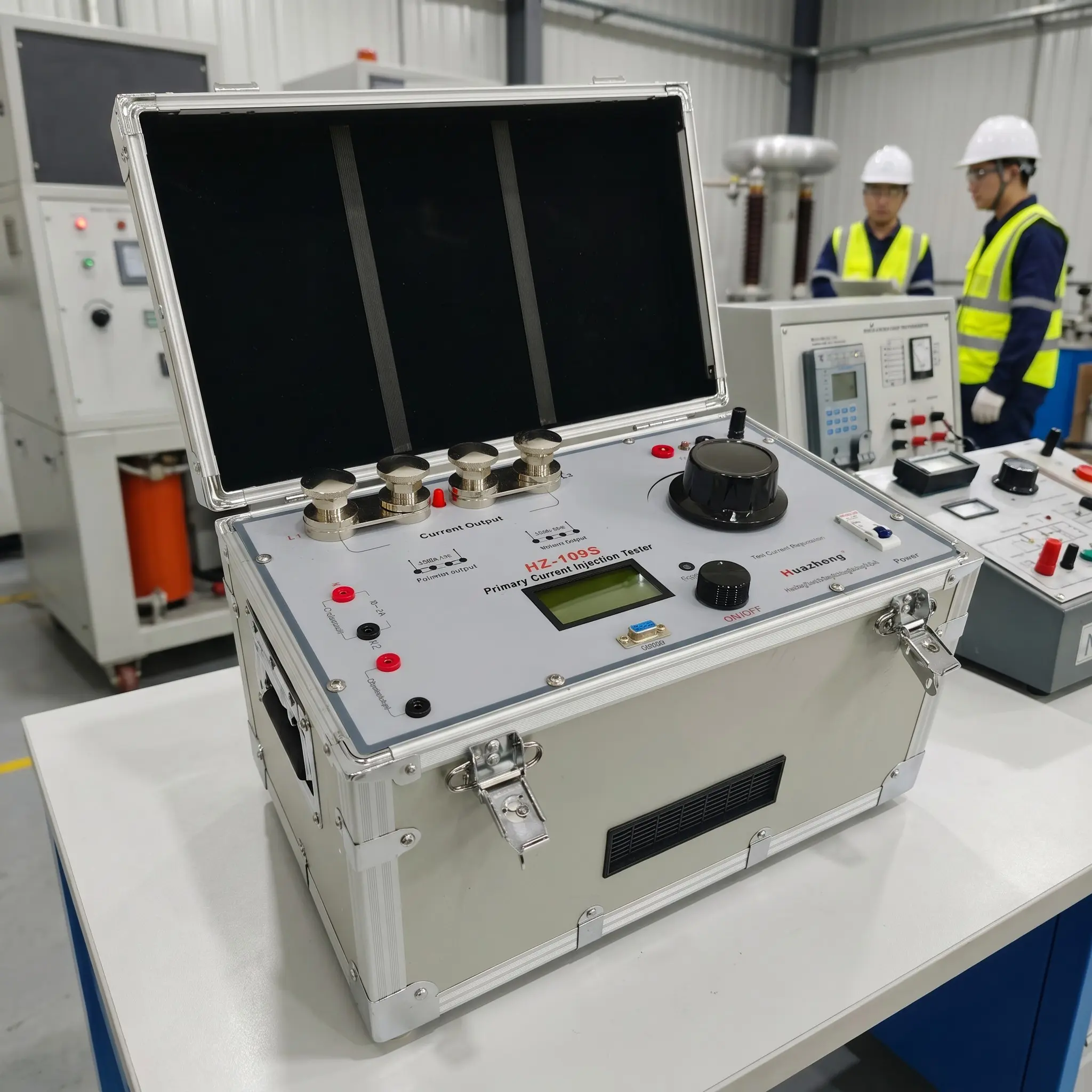

I. Indeks Kinerja Utama
- 2.1 Catu Daya Masukan: AC: 220V·25A, 50Hz.
- 2.2 Arus Keluaran: AC: 1000A·5V atau 500A·10V.
- 2.3 Tampilan Digital Layar LCD: Menampilkan arus primer dan sekunder secara bersamaan serta rasio lilitan;Rentang Arus Primer: 0–1100A, Resolusi: 0,1A;Rentang Arus Sekunder: 0–6A, Resolusi: 0,001A.Stopwatch: 0,0001–999,99S, presisi ±5 angka penting.
- 2.4 Presisi: TRUE RMS 0,5%.
- 2.5 Perlindungan Ganda: (perlindungan kelebihan beban elektronik dan perlindungan perangkat lunak).
- 2.6 Lingkungan Penggunaan: Suhu -10–40℃, Kelembapan relatif <80%.
- 2.7 Volume: 430×260×260 mm kubik.
- 2.8 Berat: 28 kg.
II. Prinsip Kerja
Rangkaian ditunjukkan pada gambar di bawah ini. Masukan dari catu daya X5 dan X6 (AC 220V) mengalir melalui sakelar utama (KG), disesuaikan oleh pengatur tegangan (TY), dikendalikan oleh K1, lalu diperkuat. Arus besar dikeluarkan melalui transformator arus dari X1 dan X4. Kedua kumparan paralel akan mengeluarkan arus 1000A, dengan tegangan tanpa beban maksimum 5V. Sementara itu, kedua kumparan seri akan mengeluarkan arus 500A, dengan tegangan tanpa beban maksimum 10V.
Pengontrol ARM menangani tampilan data untuk panel tetikus (mouse) dan sinyal, mengelola keluaran stopwatch (posisi sambungan atau potensial listrik), serta mengontrol sistem.
III. Rasio Waktu Keluaran
Rasio Waktu Keluaran Penguji Arus Tinggi (High Current Tester)
| Arus Pengenal (%) | Waktu (Detik) |
| 110% | 10 Detik |
| 100% | 60 Detik |
| 90% | 90 Detik |
| 80% | 120 Detik |
| 70% | 240 Detik |
| 60% | 600 Detik |
| 50% | 1800 Detik |
| 40% | 3600 Detik |
| <30% | Jangka Panjang (Long Time) |
Packing List
No. | Item | Qty |
1 | Main engine | 1 |
2 | Test line | 2 |
3 | Power line | 1 |
4 | Double core sheathed wire | 2 |
5 | Ground lead | 1 |
6 | Small clip | 5 |
7 | Insert | 1 |
