I. Gambaran Umum
1. Tujuan Penggunaan

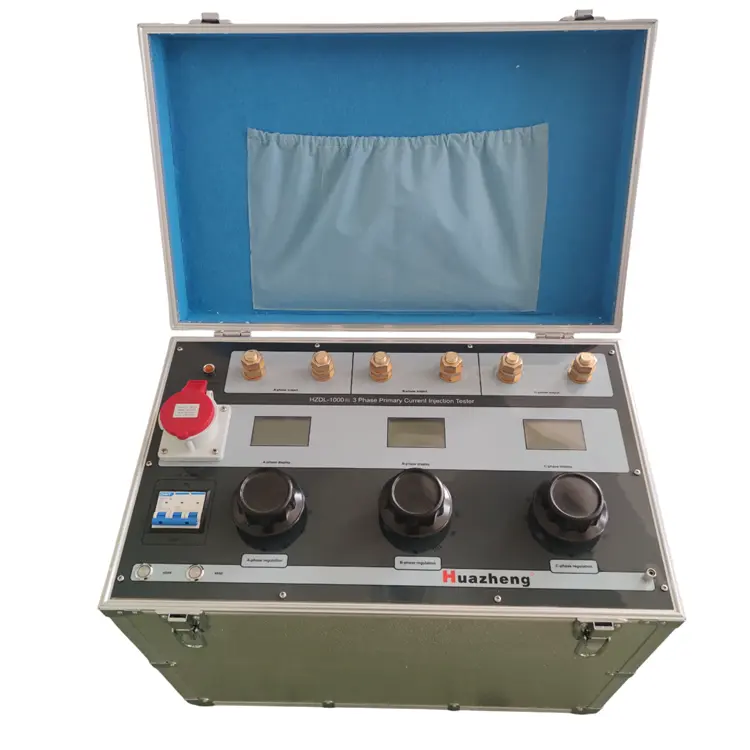

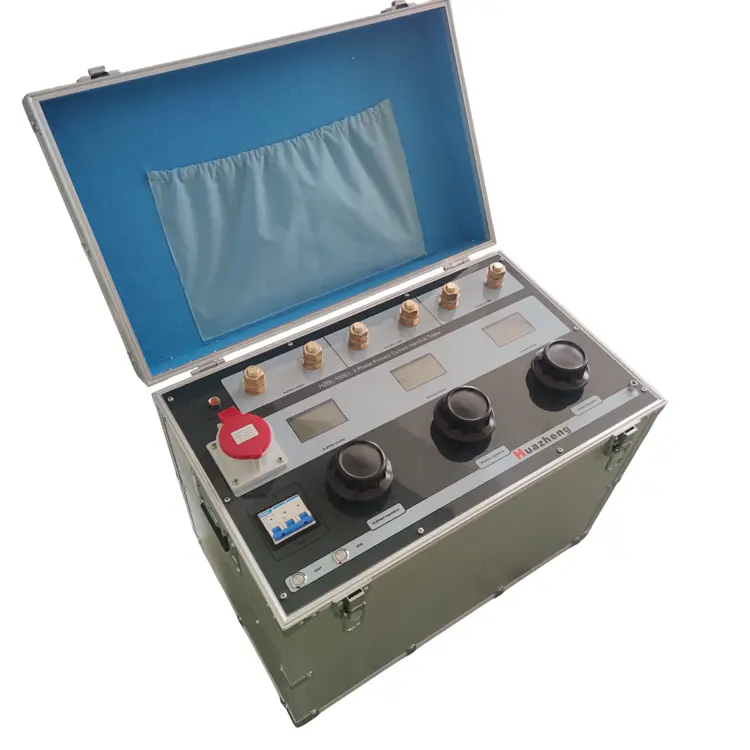

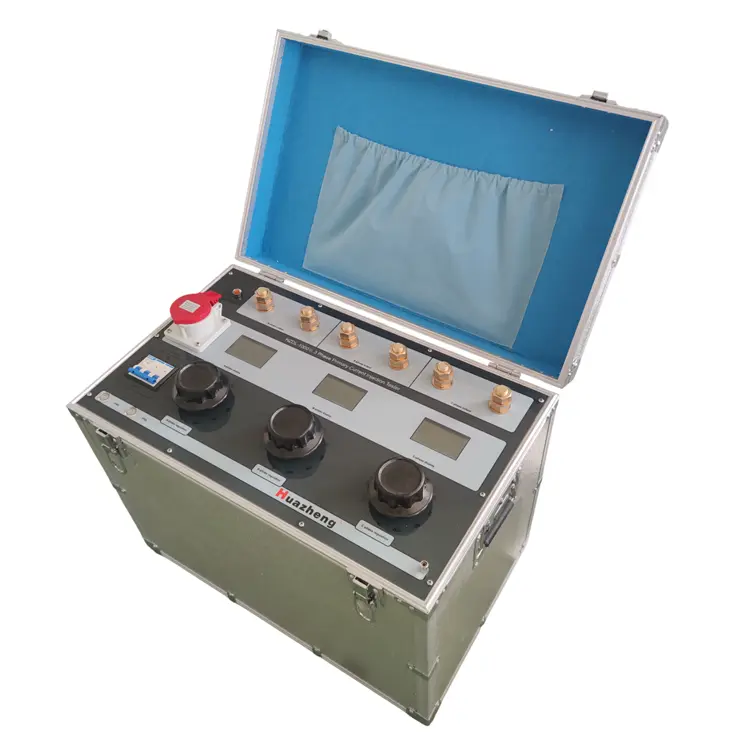

Generator arus tinggi tiga fasa HZDL-1000III (disebut juga regulator arus tiga fasa) adalah peralatan pengujian yang dikembangkan secara mandiri oleh perusahaan kami. Menggabungkan keunggulan produk serupa di dalam dan luar negeri, alat ini mengadopsi teknologi CNC serta memiliki kemampuan anti-interferensi yang kuat. Dibandingkan dengan generasi regulator arus sebelumnya, alat ini menawarkan keunggulan berupa daya keluaran besar, ukuran yang lebih kecil, dan bobot yang ringan berkat penggunaan regulator tegangan auto-transformer berkapasitas besar berdaya rendah serta konverter yang terbuat dari inti besi berpermeabilitas tinggi. Alat ini terutama digunakan untuk kalibrasi relai termal, pelindung motor, kontaktor, pemutus arus (circuit breaker), air switch, switchgear, dan layar perlindungan.
2. Karakteristik Performa
Menggunakan panel PVC yang estetis dan elegan.
Menampilkan arus primer secara langsung untuk memudahkan pengamatan dan pencatatan selama pengujian.
Akurasi pengukuran tinggi pada level 0,5.
Daya tinggi, ukuran kecil, dan kapasitas muatan yang kuat.
Volume yang kecil dan ringan (hanya 30% hingga 70% dari produk sejenis), sehingga sangat praktis untuk dibawa.
3. Petunjuk Pengoperasian
Setelah pengabelan selesai, lakukan pengecekan ulang untuk memastikan tidak ada kesalahan sambungan dan semua konektor terhubung dengan baik.
Selama proses pengujian, jika terjadi percikan api atau fenomena tidak normal seperti layar tidak menyala saat dihidupkan, segera matikan daya dan periksa kembali pengabelan.
Dalam pengabelan aktual, terminal keluaran arus harus membentuk satu rangkaian tertutup (loop), jika tidak, alat tidak akan mengeluarkan arus.
Konverter ini dilengkapi dengan kabel keluaran acak; kabel tembaga eksternal keluaran harus dipilih berdasarkan standar $10\text{ A/mm}^2$ (konfigurasi standar mencakup dua jalur uji sepanjang 3 meter).
Kapasitas perangkat ini dirancang untuk durasi pendek selama 5 menit. Jika digunakan untuk pengujian batch, waktu kerja harus kurang dari 2,5 menit; tunggu selama 10 menit sebelum melanjutkan pengujian berikutnya. Jika melakukan uji kenaikan suhu (30 menit hingga 24 jam), persiapan harus disesuaikan untuk pengoperasian jangka panjang.
II. Fitur Teknis
1. Nama dan Klasifikasi
Nama: Generator Arus Tinggi HZDL-1000III.
Grup Lingkungan: Termasuk dalam instrumen Grup III berdasarkan standar GB6587.1-86 “Prinsip Umum Pengujian Lingkungan untuk Instrumen Ukur Elektronik” (dapat digunakan di lingkungan luar ruangan).
2. Spesifikasi Teknis Utama
Tegangan Masukan: AC 380/220V 50Hz tiga fasa empat kawat
Daya: $10\text{ KVA} \times 3$ unit
Arus Keluaran: AC 0~1000A dapat disesuaikan secara stepless, panel dilengkapi amperemeter tampilan digital
Tegangan Keluaran: 10V
Gelombang Keluaran: Arus keluaran berupa gelombang sinus standar dengan sedikit riak (burrs), lebih baik dari indikator sistem daya yang disyaratkan. Koefisien riak $\le 0,3\%$.
Akurasi Pengukuran: Menggunakan material kelas 0,2S (aktual sekitar 0,3); setiap arus dapat disesuaikan dengan mulus, stabil, dan kontinu, dengan akurasi lebih tinggi dari level 0,5. Meteran arus dan tegangan menampilkan nilai efektif sejati (true RMS) dengan stabilitas tinggi.
Mode Arus Keluaran: True RMS dapat disesuaikan secara kontinu.
Stabilitas Arus: 0,2%
Bentuk Struktural: Terintegrasi
Metode Pengabelan: Sesuai kebutuhan
Pengaturan Perlindungan: Arus lebih (overcurrent) dan tegangan lebih (overvoltage)
Waktu: 0,01S – 999,999S
