DeFelsko memproduksi coating thickness gauge genggam non-destruktif yang ideal untuk mengukur keausan Organophotoconductor (OPC) Drum.
OPC drum merupakan salah satu komponen paling mahal dalam toner cartridge dan berperan penting dalam keseluruhan proses pencetakan. Masa pakai OPC drum umumnya dianggap telah berakhir ketika sekitar 5–15 μm (0,2–0,6 mil) lapisan coating telah mengalami keausan. Ketika jumlah keausan mendekati setengah dari ketebalan awal coating, keputusan untuk menjadikan drum sebagai scrap sering kali dilakukan secara otomatis.
Tantangan dalam Pengukuran
OPC drum membutuhkan pengukuran yang akurat dan non-destruktif untuk mendukung keputusan penting terkait penggunaan kembali (reuse) dan analisis keausan.
Ketebalan coating pada OPC drum dapat berbeda-beda tergantung produsen dan jenis produknya, tetapi umumnya berada di sekitar 50 μm (2 mil).
Karena keausan hanya beberapa mikrometer—bahkan sepersepuluh mil—sudah dapat dianggap signifikan, pengukuran yang konsisten dan repeatable pada permukaan OPC drum yang melengkung sangat penting untuk memperoleh hasil yang akurat.
Mengapa Pengukuran Presisi Sangat Penting?
Misalnya, jika ketebalan awal coating sekitar 50 μm, kehilangan coating sebesar beberapa mikrometer saja sudah dapat menunjukkan tingkat keausan yang signifikan. Oleh karena itu, alat ukur harus mampu:
- Mengukur coating dengan resolusi tinggi.
- Memberikan hasil yang repeatable.
- Melakukan pengukuran secara non-destruktif.
- Bekerja dengan baik pada permukaan silinder atau melengkung.
- Mendeteksi perubahan ketebalan coating yang sangat kecil.

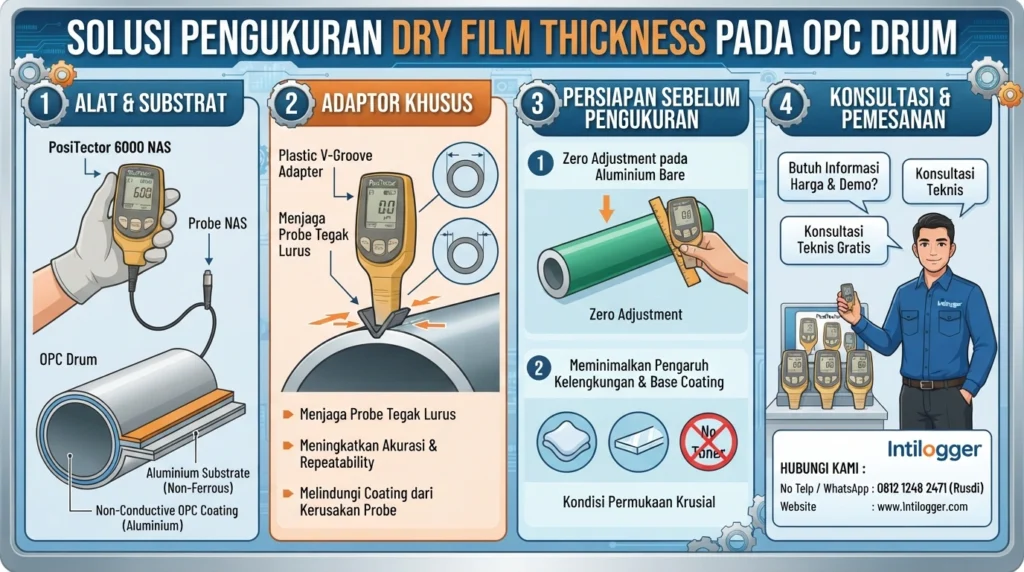

Solusi Pengukuran Dry Film Thickness
Cara yang paling sederhana dan ekonomis untuk melakukan pengukuran ketebalan coating OPC secara non-destruktif adalah menggunakan seri PosiTector 6000 NAS.
PosiTector 6000 NAS untuk OPC Drum
Probe NAS dirancang khusus untuk pengukuran beresolusi tinggi pada coating non-konduktif (OPC) di atas substrat non-ferrous seperti aluminium.
Meskipun probe NAS mampu mengukur ketebalan hingga 625 μm (25 mil), akurasi dan resolusi terbaiknya diperoleh pada ketebalan di bawah 100 μm (4 mil). Rentang optimal tersebut sangat sesuai dengan ketebalan coating OPC yang umumnya digunakan oleh berbagai produsen.
V-Groove Adapter untuk OPC Drum
Ketika pengguna menyebutkan aplikasinya sebagai “OPC Drum Measurement”, DeFelsko menyediakan plastic V-Groove adapter yang dirancang khusus untuk probe.
Alur (groove) pada adapter dapat menyesuaikan berbagai ukuran OPC drum dari beragam produsen. Adapter ini memberikan beberapa keuntungan:
- Membantu menjaga probe tetap tegak lurus (perpendicular) terhadap permukaan drum.
- Meningkatkan akurasi dan repeatability hasil pengukuran.
- Memudahkan penempatan probe secara konsisten pada permukaan melengkung.
- Melindungi coating OPC dari kerusakan fisik yang mungkin disebabkan oleh probe berbahan stainless steel.
Persiapan Sebelum Pengukuran
Sebelum mengukur ketebalan coating OPC, penting untuk melakukan zero adjustment pada drum yang belum memiliki coating OPC. Langkah ini membantu meminimalkan pengaruh kelengkungan permukaan serta lapisan dasar (base coating) yang mungkin sudah terdapat pada drum aluminium.
Untuk mendapatkan hasil pengukuran yang akurat, permukaan OPC drum harus:
- Halus (smooth)
- Bersih
- Bebas dari toner
Kondisi permukaan yang baik, dikombinasikan dengan penggunaan PosiTector 6000 NAS dan V-Groove adapter, membantu menghasilkan pengukuran ketebalan coating OPC yang akurat, konsisten, dan non-destruktif.
Konsultasi Gratis
Untuk mendapatkan informasi harga terbaru atau melakukan pemesanan instrumen, pelanggan dapat menghubungi DeFelsko melalui saluran kontak resmi perusahaan.
Jika membutuhkan informasi teknis lebih lanjut atau memiliki pertanyaan terkait aplikasi pengukuran tertentu, konsultasi dengan tim teknis dapat membantu menentukan DFT gauge yang paling sesuai dengan kebutuhan aplikasi.
Latar Belakang OPC
Apa Itu OPC Drum?
OPC (Organophotoconductor) Drum merupakan salah satu komponen paling mahal dalam toner cartridge dan berperan penting dalam keseluruhan proses pencetakan.
OPC drum terdiri dari coating organik non-konduktif yang diaplikasikan pada substrat non-ferrous berbahan aluminium.
Dalam penggunaannya, OPC drum bekerja pada lingkungan yang relatif abrasif. Permukaannya secara bertahap mengalami keausan akibat kontak dengan berbagai komponen, seperti:
- Toner
- Wiper blade
- Debu kertas
- Komponen lain dalam sistem cartridge
Mengapa Ketebalan OPC Perlu Diukur?
Masa pakai OPC drum umumnya dianggap telah mencapai batas ketika sekitar 5–15 μm (0,2–0,6 mil) coating telah mengalami keausan.
Ketika jumlah keausan mendekati setengah dari ketebalan awal coating, keputusan untuk menjadikan drum sebagai scrap sering kali dilakukan secara otomatis.
Kemampuan untuk mengukur ketebalan coating OPC memungkinkan remanufacturer menjaga standar kualitas sekaligus memaksimalkan penggunaan setiap OPC drum.
Pengukuran cepat juga memberikan keuntungan dalam menentukan apakah drum masih layak digunakan kembali sebelum menjalani proses lanjutan, seperti:
- Cleaning
- Polishing
- Recoating
Dengan demikian, drum yang sudah tidak memenuhi persyaratan dapat dipisahkan lebih awal sehingga membantu mengurangi biaya proses yang tidak diperlukan.
Mengoptimalkan Penggunaan Komponen Cartridge
Pengukuran keausan OPC juga membantu remanufacturer membuat keputusan pembelian komponen cartridge lainnya secara lebih optimal.
Tingkat keausan dapat dipantau berdasarkan penggunaan berbagai:
- Wiper blade
- Lubricant
- Toner
- OPC overcoating
- Jenis kertas
Dengan membandingkan tingkat keausan dari berbagai kombinasi komponen, remanufacturer dapat menentukan konfigurasi yang paling efektif dan ekonomis untuk setiap merek dan model cartridge OPC drum.

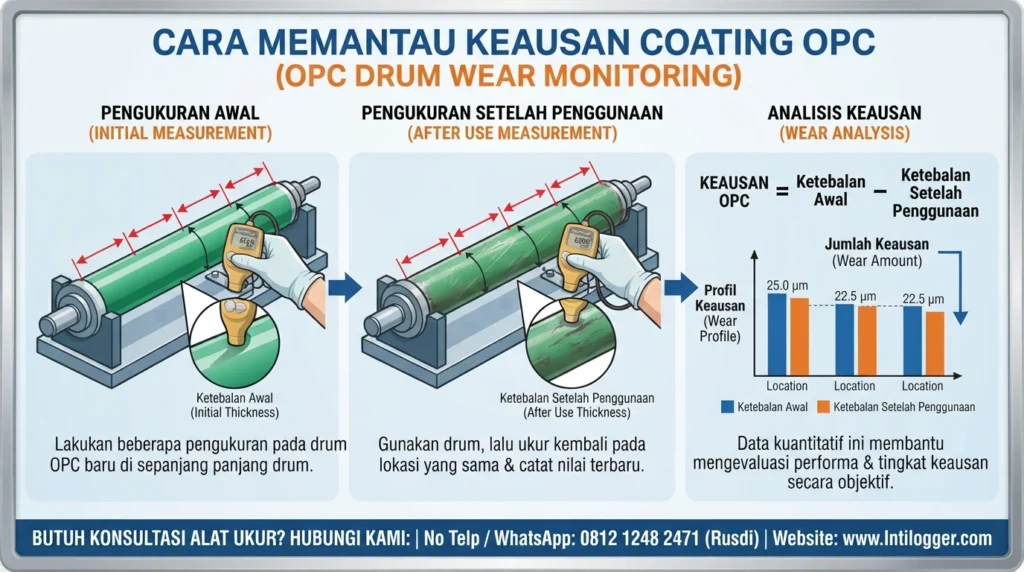

Cara Memantau Keausan OPC
Untuk memantau pengaruh penggunaan terhadap coating OPC, disarankan melakukan beberapa pengukuran pada drum OPC baru di sepanjang panjang drum.
Setelah drum digunakan dalam pengujian maupun penggunaan aktual oleh pelanggan, lakukan pengukuran kembali pada lokasi yang sama dan catat nilai ketebalan terbaru.
Jumlah keausan kemudian dapat dihitung dengan:
Keausan OPC = Ketebalan Awal − Ketebalan Setelah Penggunaan
Metode ini memberikan data kuantitatif mengenai tingkat keausan coating dan membantu mengevaluasi performa OPC drum secara objektif.
Di Mana Pasarnya?
Pasar utama untuk pengukuran coating OPC adalah remanufacturer toner dan cartridge printer/fotokopi.
Seiring semakin matangnya pasar printer dan cartridge, persaingan harga diperkirakan semakin tinggi. Remanufacturer yang mampu mengukur ketebalan dan tingkat keausan coating OPC memiliki informasi tambahan yang dapat digunakan untuk mengambil keputusan secara lebih tepat dalam pasar yang kompetitif.
Data pengukuran tersebut dapat membantu menentukan:
- Apakah OPC drum masih layak digunakan kembali.
- Kapan drum harus diganti atau menjadi scrap.
- Komponen mana yang memberikan umur pakai terbaik.
- Kombinasi material yang paling ekonomis.
- Efektivitas proses remanufacturing.
Dengan demikian, pengukuran ketebalan coating OPC bukan hanya menjadi aktivitas inspeksi, tetapi juga dapat menjadi bagian dari quality control, analisis umur pakai, optimasi proses remanufacturing, dan pengambilan keputusan bisnis.
Rekomendasi alat pengukuran ketebalan dan keausan coating opc drum: PosiTector 6000

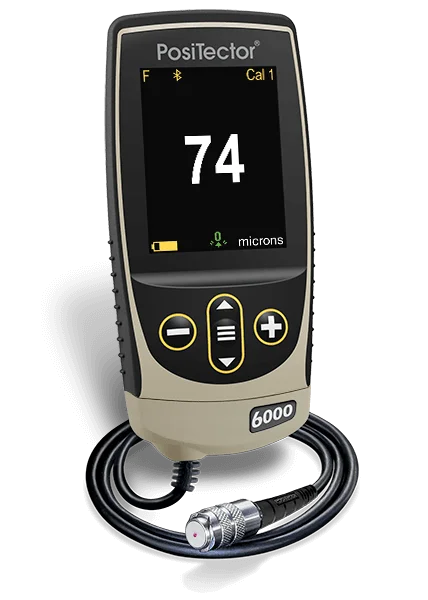

Alat pengukur ketebalan lapisan cat elektronik (Coating Thickness Gage) PosiTector 6000. Perangkat genggam canggih yang menggunakan prinsip magnetik dan arus eddy untuk mengukur ketebalan cat pada substrat logam ferrous dan non-ferrous secara akurat dan cepat.
Kesimpulan
Pengukuran ketebalan dan keausan coating OPC Drum merupakan bagian penting dalam proses quality control, remanufacturing, dan evaluasi umur pakai toner cartridge. Karena coating OPC umumnya hanya sekitar 50 μm, kehilangan beberapa mikrometer saja dapat menjadi indikasi keausan yang signifikan.
Penggunaan DFT gauge non-destruktif seperti PosiTector 6000 NAS memungkinkan ketebalan coating diukur dengan cepat tanpa merusak permukaan drum. Penggunaan V-Groove adapter membantu menjaga posisi probe tetap tegak lurus pada permukaan drum yang melengkung sehingga meningkatkan konsistensi dan repeatability pengukuran.
