Monitoring Posisi Transfer Car pada Industri Baja

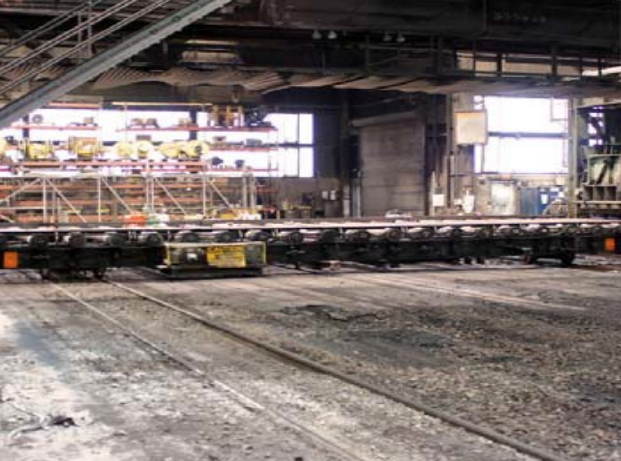

Dalam industri metal dan baja, transfer car digunakan untuk memindahkan pelat baja berukuran besar dan bersuhu tinggi di sepanjang jalur rel. Ketepatan posisi transfer car menjadi faktor penting untuk menjaga kelancaran produksi dan mencegah gangguan pada jalur perpindahan material. Pada salah satu fasilitas produksi baja global, transfer car dengan panjang sekitar 200 feet mengalami masalah karena beberapa kali melewati posisi shuttle atau menabrak barrier stop di ujung jalur rel.
Masalah tersebut menyebabkan downtime produksi karena sistem micro-switch yang dipasang di lantai mengalami gangguan. Untuk mengatasi permasalahan tersebut, digunakan sistem pengukuran jarak laser non-kontak berbasis Dimetix Laser Distance Sensor sebagai solusi monitoring posisi transfer car yang lebih presisi dan andal.
Permasalahan Positioning Transfer Car

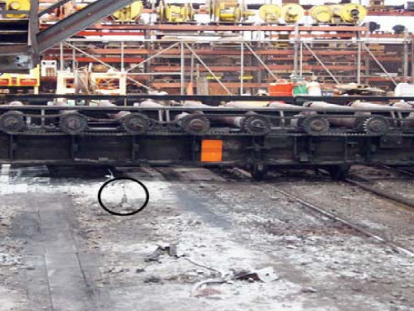

Sistem sebelumnya menggunakan micro-switch yang dipasang pada enam titik di sepanjang jalur sekitar 55–60 feet. Transfer car akan memicu micro-switch ketika melewati titik tertentu. Namun, kerusakan atau malfungsi pada micro-switch dapat menyebabkan sistem tidak mendeteksi posisi transfer car dengan benar.
Akibatnya, transfer car berpotensi:
- Melewati posisi shuttle yang seharusnya.
- Menabrak barrier stop di ujung rel.
- Mengganggu proses pemindahan material.
- Menyebabkan penghentian produksi.
Kondisi tersebut menunjukkan pentingnya sistem pengukuran posisi transfer car secara kontinu.
Solusi Monitoring Posisi Transfer Car dengan Sensor Laser
Sebagai pengganti sistem micro-switch, sebuah sistem pengukuran jarak laser non-kontak dirancang dan dipasang oleh integrator lokal. Sistem tersebut menggunakan dua Dimetix Laser Distance Sensor yang ditempatkan di dalam housing pelindung berstandar NEMA 4X.
Pada transfer car dipasang reflective target plate yang menjadi target pengukuran laser. Sensor kemudian mengukur jarak antara posisi sensor dan target tersebut untuk mengetahui posisi transfer car sepanjang jalur rel.
Komponen Sistem
Sistem monitoring terdiri dari:
- Dua Dimetix Laser Distance Sensor
- Protective housing NEMA 4X
- Reflective target plate yang dipasang pada transfer car
- Panel-mounted serial display
- Analog transmitter
- Sistem vortex compressed-air cooling
Konfigurasi tersebut memungkinkan posisi transfer car dipantau tanpa menggunakan komponen kontak seperti micro-switch.
Cara Kerja Laser Distance Sensor
Dimetix Laser Distance Sensor diarahkan menuju reflective target plate yang terpasang pada transfer car. Ketika transfer car bergerak sepanjang rel, sensor melakukan pengukuran jarak secara kontinu.
Perubahan jarak antara sensor dan target digunakan untuk menentukan posisi transfer car. Data hasil pengukuran kemudian dapat diteruskan ke sistem kontrol, termasuk PLC atau PC, untuk kebutuhan monitoring dan pengendalian.
Sensor Laser → Reflective Target → Pengukuran Jarak → Display/Controller → PLC atau PC
Dengan metode ini, sistem dapat memperoleh informasi posisi secara lebih kontinu dibandingkan sistem yang hanya mendeteksi keberadaan kendaraan pada titik tertentu.
Sistem Pendinginan dan Perlindungan Sensor
Karena aplikasi berada di lingkungan industri baja dengan kondisi temperatur dan kontaminasi yang berat, sensor ditempatkan dalam protective enclosure NEMA 4X.
Housing tersebut dilengkapi sistem vortex compressed-air cooling untuk membantu memantau temperatur dan mendinginkan bagian dalam enclosure secara kontinu.
Aliran udara bertekanan yang sama juga diarahkan melewati viewing window berbahan boron silicate glass. Sistem ini membantu menjaga kondisi temperatur pada bagian dalam dan luar housing sekaligus memberikan efek air purge untuk membantu mencegah penumpukan debu pada jendela sensor.
Dengan perlindungan tersebut, sistem sensor dapat digunakan secara lebih andal pada lingkungan industri yang memiliki temperatur tinggi dan banyak debu.
Keunggulan Dimetix Laser Distance Sensor
1. Akurasi Pengukuran hingga ±1 mm
Dimetix Laser Distance Sensor menawarkan akurasi hingga ±1 mm pada model tertentu. Tingkat akurasi ini membantu menghasilkan informasi posisi transfer car dengan presisi tinggi.
2. Pengukuran Non-Kontak
Sensor melakukan pengukuran tanpa kontak langsung dengan transfer car. Hal ini menghilangkan kebutuhan komponen mekanis yang harus bersentuhan dengan kendaraan selama proses positioning.
3. Jangkauan hingga 500 Meter
Pada reflective foil, sensor Dimetix tertentu mampu melakukan pengukuran hingga 500 meter. Pada permukaan natural, jangkauan pengukuran dapat mencapai sekitar 100 meter, tergantung model dan kondisi permukaan.
4. Rentang Suhu Operasi -40 hingga +60°C
Sensor dapat bekerja pada rentang suhu hingga -40°C sampai +60°C, sehingga mendukung kebutuhan berbagai aplikasi industri.
5. Dapat Terhubung ke PLC atau PC
Hasil pengukuran dapat diperoleh oleh PLC atau PC, sehingga data posisi dapat dimanfaatkan untuk sistem monitoring dan kontrol produksi.
6. Instalasi Lebih Mudah
Laser yang terlihat membantu proses penyelarasan saat pemasangan sensor. Hal ini memudahkan instalasi dan penyesuaian arah pengukuran.
7. Operasi Minim Perawatan
Pengukuran tanpa kontak membantu mendukung maintenance-free operation, terutama dibandingkan sistem yang menggunakan komponen kontak mekanis.
Manfaat Monitoring Posisi Transfer Car
Penerapan Laser Distance Sensor untuk transfer car memberikan sejumlah manfaat pada proses produksi baja, antara lain:
- Meningkatkan akurasi pengukuran posisi transfer car.
- Memungkinkan monitoring posisi secara kontinu.
- Mengurangi ketergantungan pada micro-switch mekanis.
- Mendukung pencegahan overshoot pada posisi shuttle.
- Membantu mengurangi risiko transfer car mencapai barrier stop.
- Mendukung pengurangan downtime produksi.
- Memungkinkan data pengukuran diakses melalui PLC atau PC.
- Menggunakan metode pengukuran non-kontak.
- Mendukung pengoperasian pada lingkungan industri yang menantang.
Integrasi dengan Sistem Kontrol Industri
Dimetix Laser Distance Sensor menyediakan berbagai interface untuk mendukung integrasi dengan sistem kontrol. Interface standar meliputi SSI, RS-422/485, RS-232, dan dua digital output.
Selain itu, tersedia opsi Industrial Ethernet seperti:
- PROFINET
- EtherNet/IP
- EtherCAT
Perangkat Dimetix juga memiliki tingkat perlindungan IP65 dan bobot kurang dari 500 gram, sehingga dapat digunakan pada berbagai kebutuhan aplikasi pengukuran industri.
DPE-10-500 untuk Pengukuran Posisi Presisi
Untuk aplikasi yang membutuhkan akurasi tinggi, DPE-10-500 menawarkan akurasi hingga ±1 mm dengan kecepatan pengukuran maksimum 250 Hz. Sensor ini dapat mengukur permukaan natural hingga sekitar 100 meter dan mencapai sekitar 500 meter ketika menggunakan reflective foil.
Karakteristik tersebut membuat DPE-10-500 sesuai untuk berbagai aplikasi pengukuran jarak dan positioning yang membutuhkan presisi tinggi.
Sensor Jarak Laser Dimetix D-Series merupakan hasil pengembangan dan inovasi berkelanjutan yang mampu mengukur jarak jauh dengan presisi, keandalan, dan kecepatan tinggi, bahkan dalam kondisi yang sulit. D-Series juga dapat melakukan pengukuran pada permukaan gelap, termasuk untuk aplikasi luar ruangan dengan paparan sinar matahari. Hadir dengan desain modern terbaru, Dimetix memperluas lini D-Series dengan perangkat yang memiliki kecepatan output hingga 1 kHz, sehingga mendukung kebutuhan pengukuran jarak yang cepat dan akurat.
Keunggulan
- Jangkauan pengukuran 0 hingga 500 m
- Kecepatan pengukuran maksimum 250 Hz
- Akurasi hingga 1 mm
- Interface serial
- Output analog presisi tinggi (0,1%)
- Dua output digital yang dapat diprogram
- Input digital
- Output digital untuk indikasi kesalahan
- Interface PROFINET, EtherNet/IP, dan EtherCAT (opsional)
- Tingkat perlindungan IP65
- Rentang suhu operasi diperluas -40 hingga +60°C
Pilihan Model Dimetix
Berikut beberapa model yang tercantum pada solusi Dimetix untuk aplikasi pengukuran jarak:
| Model | Akurasi | Jangkauan Permukaan Natural | Jangkauan Reflective Foil | Kecepatan Maks. | Suhu Operasi |
|---|---|---|---|---|---|
| DPE-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40 hingga +60°C |
| DPE-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40 hingga +60°C |
| DEN-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10 hingga +50°C |
| DEH-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10 hingga +60°C |
| DAE-10-050 | ±1 mm | 0,05–~50 m | ~40–50 m | 100 Hz | -40 hingga +60°C |
| DAN-10-150 | ±1 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10 hingga +50°C |
| DAN-30-150 | ±3 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10 hingga +50°C |
| DBN-50-050 | ±5 mm | 0,05–~50 m | — | 10 Hz | -10 hingga +50°C |
Kesimpulan
Monitoring posisi transfer car merupakan bagian penting dalam menjaga kelancaran dan keselamatan proses pemindahan material pada industri baja. Penggunaan micro-switch yang mengalami malfungsi dapat menyebabkan transfer car melewati posisi yang ditentukan dan berpotensi menimbulkan downtime produksi.
Penggunaan Dimetix Laser Distance Sensor memberikan alternatif berupa sistem pengukuran jarak non-kontak yang mampu memantau posisi transfer car secara kontinu. Dengan akurasi hingga ±1 mm, jangkauan hingga 100 meter pada permukaan natural atau 500 meter menggunakan reflective foil, serta kemampuan integrasi dengan PLC dan PC, solusi ini dapat mendukung kebutuhan positioning pada jalur rel industri.
Ditambah protective enclosure, sistem pendinginan compressed air, dan kemampuan beroperasi pada kondisi industri yang menantang, teknologi sensor laser Dimetix dapat menjadi solusi untuk pengukuran posisi transfer car, monitoring real-time, dan peningkatan efisiensi operasional.
