Monitoring Posisi Slab di Industri Metal
Monitoring posisi slab merupakan salah satu kebutuhan penting dalam proses industri metal, terutama untuk memastikan keberadaan dan posisi material dapat terdeteksi secara andal. Pada aplikasi yang dilakukan oleh voestalpine Rail Technology GmbH, Dimetix Sensor digunakan untuk mendeteksi keberadaan slab sekaligus menentukan perkiraan posisinya berdasarkan kedalaman.

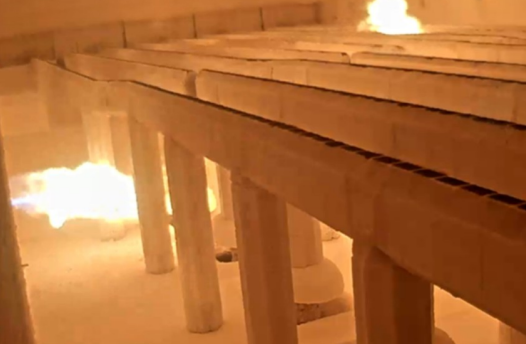

Aplikasi ini menghadapi kondisi lingkungan yang sangat menantang. Area pengukuran berada di sekitar furnace dengan adanya radiasi cahaya dari latar belakang yang berpijar, asap, api, serta pantulan dari protective glass. Gangguan tersebut dapat menyulitkan proses pengukuran. Kegagalan mendeteksi slab juga dapat menimbulkan risiko tabrakan pada proses produksi.
Solusi Laser Distance Sensor untuk Monitoring Slab

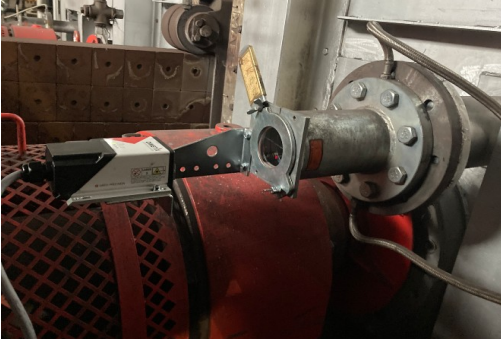

Untuk mengatasi tantangan tersebut, pelanggan memilih Dimetix DPE-30-500 Laser Distance Sensor sebagai alternatif dari sensor laser yang sebelumnya digunakan. Sensor ini diuji selama 8 minggu untuk memastikan kemampuannya dalam menghadapi kondisi aplikasi.
Berdasarkan hasil pengujian dan umpan balik pelanggan, tidak ditemukan kesalahan selama periode pengujian. Perilaku pengukuran yang stabil kemudian menjadi alasan pelanggan memilih Dimetix Laser Distance Sensor untuk aplikasi monitoring posisi slab.
Penggunaan sensor laser memungkinkan proses pengukuran posisi secara non-kontak, sehingga sensor dapat memantau slab tanpa perlu bersentuhan langsung dengan material.
Tantangan Pengukuran Posisi Slab
Lingkungan sekitar furnace menghadirkan beberapa tantangan utama bagi sistem pengukuran, yaitu:
- Radiasi cahaya dari material yang berpijar.
- Asap yang naik di area pengukuran.
- Api di antara sensor dan objek yang diukur.
- Pantulan dari protective glass.
- Kondisi temperatur industri yang ekstrem.
- Kebutuhan deteksi slab yang konsisten untuk menghindari risiko tabrakan.
Oleh karena itu, sensor yang digunakan harus mampu memberikan perilaku pengukuran yang stabil meskipun berada di lingkungan yang penuh gangguan.
Keunggulan Dimetix Sensor
1. Pengukuran Andal
Dimetix Sensor dirancang untuk memberikan pengukuran yang konsisten pada kondisi industri yang berat. Dalam aplikasi ini, DPE-30-500 menunjukkan performa yang stabil selama periode pengujian 8 minggu.
2. Laser Spot yang Terlihat Jelas
Laser spot yang terlihat jelas membantu proses alignment sensor secara cepat dan presisi. Hal ini memudahkan pemasangan serta penyesuaian arah pengukuran terhadap slab.
3. Pengukuran Tanpa Kontak
Teknologi pengukuran laser memungkinkan monitoring posisi slab tanpa kontak langsung. Dengan demikian, sensor dapat ditempatkan pada posisi yang sesuai tanpa mengganggu proses produksi.
4. Mendukung Kondisi Temperatur Ekstrem
Dimetix Sensor memiliki rentang suhu operasi hingga -40°C hingga +60°C, tergantung model. Untuk penggunaan pada lingkungan yang lebih demanding, tersedia optional cooling housing.
5. Jangkauan Pengukuran hingga 500 Meter
Model tertentu dari seri Dimetix D-Series mampu mengukur hingga 100 meter pada permukaan natural dan hingga 500 meter menggunakan reflective foil, sehingga dapat digunakan untuk berbagai kebutuhan pengukuran jarak industri.
Integrasi dengan Sistem Kontrol Industri
Dimetix Sensors dilengkapi berbagai interface untuk memudahkan integrasi dengan sistem kontrol. Interface standar yang tersedia meliputi SSI, RS-422/485, RS-232, serta dua digital output. Untuk kebutuhan Industrial Ethernet, tersedia opsi PROFINET, EtherNet/IP, dan EtherCAT.
Perangkat juga memiliki perlindungan IP65 dan bobot kurang dari 500 gram, sehingga dapat mendukung pemasangan pada berbagai sistem industri.
Manfaat Monitoring Posisi Slab dengan Sensor Laser
Penerapan Dimetix Laser Distance Sensor pada sistem monitoring posisi slab memberikan beberapa manfaat, antara lain:
- Deteksi posisi slab yang lebih andal.
- Pengukuran dilakukan secara non-kontak.
- Mendukung pengukuran pada lingkungan industri yang berat.
- Laser spot yang terlihat memudahkan proses alignment.
- Membantu meningkatkan keandalan proses monitoring.
- Mendukung integrasi dengan sistem kontrol industri.
- Optional cooling housing untuk kebutuhan lingkungan yang lebih demanding.
Sensor Jarak Laser Dimetix D-Series merupakan hasil pengembangan dan inovasi berkelanjutan yang mampu mengukur jarak jauh dengan presisi, keandalan, dan kecepatan tinggi, bahkan dalam kondisi yang sulit. D-Series juga dapat melakukan pengukuran pada permukaan gelap, termasuk untuk aplikasi luar ruangan dengan paparan sinar matahari. Hadir dengan desain modern terbaru, Dimetix memperluas lini D-Series dengan perangkat yang memiliki kecepatan output hingga 1 kHz, sehingga mendukung kebutuhan pengukuran jarak yang cepat dan akurat.
Keunggulan
- Jangkauan pengukuran 0 hingga 500 m
- Kecepatan pengukuran maksimum 250 Hz
- Akurasi hingga 1 mm
- Interface serial
- Output analog presisi tinggi (0,1%)
- Dua output digital yang dapat diprogram
- Input digital
- Output digital untuk indikasi kesalahan
- Interface PROFINET, EtherNet/IP, dan EtherCAT (opsional)
- Tingkat perlindungan IP65
- Rentang suhu operasi diperluas -40 hingga +60°C
Spesifikasi Dimetix DPE-30-500
Model DPE-30-500 menjadi sensor yang digunakan pada aplikasi monitoring posisi slab ini.
| Parameter | Spesifikasi |
|---|---|
| Model | DPE-30-500 |
| Part Number | 500636 |
| Akurasi | ±3 mm |
| Jangkauan permukaan natural | 0,05–~100 m |
| Jangkauan reflective foil | ~0,5–500 m |
| Kecepatan pengukuran maksimum | 250 Hz |
| Suhu operasi | -40 hingga +60°C |
Pilihan Laser Distance Sensor Dimetix
Selain DPE-30-500, Dimetix menyediakan beberapa model untuk kebutuhan pengukuran jarak dan positioning dengan karakteristik berbeda.
| Model | Akurasi | Natural Surface | Reflective Foil | Kecepatan Maks. | Suhu Operasi |
|---|---|---|---|---|---|
| DPE-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40 hingga +60°C |
| DPE-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40 hingga +60°C |
| DEN-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10 hingga +50°C |
| DEH-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10 hingga +60°C |
| DAE-10-050 | ±1 mm | 0,05–~50 m | ~40–50 m | 100 Hz | -40 hingga +60°C |
| DAN-10-150 | ±1 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10 hingga +50°C |
| DAN-30-150 | ±3 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10 hingga +50°C |
| DBN-50-050 | ±5 mm | 0,05–~50 m | — | 10 Hz | -10 hingga +50°C |
Kesimpulan
Dimetix DPE-30-500 Laser Distance Sensor dapat menjadi solusi untuk aplikasi monitoring posisi slab pada lingkungan industri metal yang memiliki tantangan berupa cahaya berpijar, asap, api, pantulan protective glass, dan temperatur ekstrem. Pada aplikasi voestalpine Rail Technology GmbH, sensor ini menjalani pengujian selama 8 minggu dan dilaporkan tidak mengalami kesalahan selama periode tersebut. Stabilitas pengukuran, kemampuan pengukuran non-kontak, laser spot yang mudah terlihat, serta dukungan untuk kondisi industri menjadikan Dimetix Sensor sebagai solusi yang sesuai untuk kebutuhan deteksi dan monitoring posisi slab secara andal.
