Penentuan Posisi Ladle Truck pada Industri Baja
Dalam industri baja, ladle truck digunakan untuk memindahkan ladle yang berisi material baja cair menuju titik yang diperlukan dalam proses produksi. Penentuan posisi ladle truck yang akurat sangat penting untuk memastikan proses transfer material berjalan lancar sekaligus membantu meningkatkan keselamatan operasional.
Pada sebuah proyek di fasilitas manufaktur baja di China, sistem ladle truck positioning dikembangkan untuk meningkatkan ketepatan dan keamanan saat menyelaraskan ladle truck dengan saluran keluaran baja cair. Untuk kebutuhan tersebut, Dimetix Laser Distance Sensor digunakan sebagai teknologi utama karena mampu memberikan pengukuran presisi dan bekerja secara andal pada kondisi lingkungan industri yang menantang.
Bagaimana Laser Distance Sensor Digunakan untuk Positioning Ladle Truck?
Dalam sistem ini, Dimetix Laser Distance Sensor dipasang pada titik awal jalur atau di ujung rel tempat ladle truck bergerak. Sensor diarahkan ke bagian depan ladle truck untuk melakukan pengukuran jarak secara terus-menerus.
Dengan teknologi pengukuran laser, posisi ladle truck dapat dipantau secara real-time. Data jarak yang diperoleh sensor kemudian dapat digunakan oleh sistem untuk mengetahui posisi aktual ladle truck dan membantu memastikan kendaraan berada pada posisi yang sesuai.
Konfigurasi tersebut memungkinkan proses positioning dilakukan dengan lebih presisi dibandingkan metode yang bergantung pada pemeriksaan posisi secara manual.
Prinsip Kerja Sistem
Dimetix Laser Distance Sensor → Mengukur Jarak ke Ladle Truck → Data Posisi Real-Time → Sistem Kontrol → Penyesuaian Posisi Ladle Truck
Sensor dapat mengukur hingga 100 meter pada permukaan natural dengan akurasi hingga ±1 mm. Untuk kebutuhan pengukuran hingga 500 meter, digunakan reflective foil sebagai target pengukuran.
Mengapa Positioning Ladle Truck Harus Akurat?
Keselarasan ladle truck dengan titik transfer baja cair merupakan bagian penting dalam proses produksi baja. Posisi yang tepat membantu memastikan proses pemindahan material berlangsung sesuai kebutuhan sistem.
Dengan monitoring posisi secara kontinu, operator maupun sistem kontrol dapat memperoleh informasi aktual mengenai posisi ladle truck. Hal ini membantu meningkatkan ketepatan positioning sekaligus mendukung operasi yang lebih aman dan efisien.
Keunggulan Dimetix Laser Distance Sensor
1. Akurasi Tinggi hingga ±1 mm
Dimetix Laser Distance Sensor dapat memberikan akurasi pengukuran hingga ±1 mm, sehingga cocok untuk aplikasi yang membutuhkan positioning dengan tingkat presisi tinggi.
Kemampuan tersebut membantu sistem mengetahui perubahan posisi ladle truck secara akurat selama kendaraan bergerak di sepanjang rel.
2. Pengukuran pada Permukaan Natural
Sensor dapat melakukan pengukuran pada permukaan natural tanpa reflector hingga sekitar 100 meter. Hal ini memberikan fleksibilitas dalam pemasangan dan penggunaan sensor pada sistem positioning.
Untuk jarak yang lebih panjang, hingga 500 meter, reflective foil dapat digunakan sebagai target pengukuran.
3. Monitoring Posisi Secara Real-Time
Pengukuran dilakukan secara kontinu sehingga posisi ladle truck dapat dipantau secara real-time. Data ini dapat dimanfaatkan oleh sistem kontrol untuk mendukung proses positioning dan penyesuaian operasional.
4. Andal pada Lingkungan Industri
Area produksi baja memiliki kondisi lingkungan yang berat, seperti temperatur tinggi, debu, dan getaran kuat. Dalam aplikasi ini, sensor ditempatkan di dalam housing pelindung yang kokoh untuk membantu melindungi perangkat dari kondisi lingkungan tersebut.
Dimetix juga menawarkan perangkat dengan tingkat perlindungan IP65, sehingga sesuai untuk berbagai kebutuhan aplikasi industri.
5. Integrasi dengan Sistem Kontrol
Dimetix Laser Distance Sensor menyediakan berbagai interface bawaan, termasuk SSI, RS-422/485, RS-232, dan dua digital output.
Untuk kebutuhan Industrial Ethernet, tersedia pilihan PROFINET, EtherNet/IP, dan EtherCAT. Hal ini memudahkan integrasi sensor dengan sistem kontrol yang digunakan pada fasilitas produksi.
Manfaat Positioning Ladle Truck dengan Sensor Laser
Penerapan sensor laser untuk positioning ladle truck memberikan sejumlah manfaat bagi industri baja, antara lain:
- Meningkatkan presisi positioning ladle truck.
- Memungkinkan pemantauan posisi secara real-time.
- Mendukung proses penyelarasan ladle truck dengan titik transfer.
- Membantu meningkatkan keselamatan operasional.
- Mengurangi ketergantungan pada pemeriksaan posisi secara manual.
- Mendukung proses produksi yang lebih efisien.
- Dapat diintegrasikan dengan sistem kontrol industri.
- Tetap dapat digunakan pada lingkungan dengan temperatur tinggi, debu, dan getaran.
Instalasi Sensor pada Jalur Ladle Truck

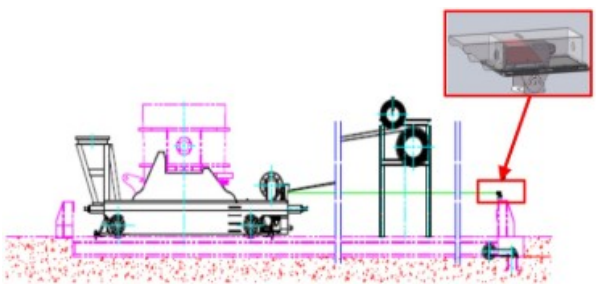

Pada aplikasi Dimetix Application Example AE-0408, sensor dipasang pada bagian ujung rel tempat ladle truck bergerak. Sensor kemudian diarahkan ke bagian depan ladle truck untuk mengukur jaraknya.

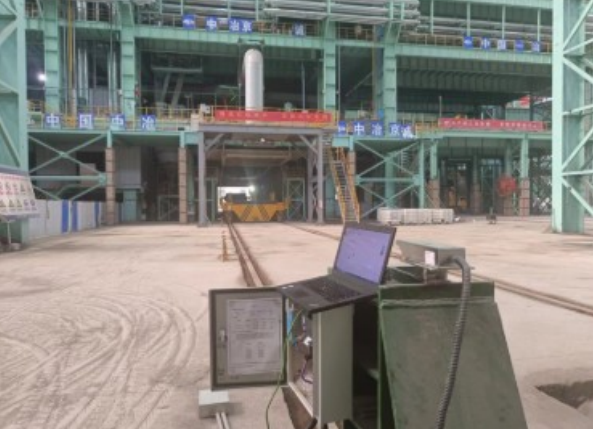

Untuk meningkatkan ketahanan perangkat, sensor ditempatkan dalam protective enclosure. Konfigurasi ini membantu menjaga sensor ketika digunakan di lingkungan industri baja yang memiliki temperatur tinggi, debu, dan getaran.
Penempatan sensor pada posisi yang tepat juga memungkinkan pengukuran dilakukan tanpa kontak langsung dengan ladle truck.
Dimetix DPE-10-500 untuk Positioning Presisi
DPE-10-500 merupakan salah satu model yang memiliki akurasi ±1 mm dan kecepatan pengukuran maksimum 250 Hz. Sensor ini memiliki jangkauan sekitar 0,05 hingga ~100 meter pada permukaan natural dan sekitar 0,5 hingga 500 meter pada reflective foil.
Kombinasi akurasi, kecepatan pengukuran, dan jangkauan tersebut dapat mendukung kebutuhan positioning ladle truck yang memerlukan pemantauan posisi secara presisi.
Sensor Jarak Laser Dimetix D-Series merupakan hasil pengembangan dan inovasi berkelanjutan yang mampu mengukur jarak jauh dengan presisi, keandalan, dan kecepatan tinggi, bahkan dalam kondisi yang sulit. D-Series juga dapat melakukan pengukuran pada permukaan gelap, termasuk untuk aplikasi luar ruangan dengan paparan sinar matahari. Hadir dengan desain modern terbaru, Dimetix memperluas lini D-Series dengan perangkat yang memiliki kecepatan output hingga 1 kHz, sehingga mendukung kebutuhan pengukuran jarak yang cepat dan akurat.
Keunggulan
- Jangkauan pengukuran 0 hingga 500 m
- Kecepatan pengukuran maksimum 250 Hz
- Akurasi hingga 1 mm
- Interface serial
- Output analog presisi tinggi (0,1%)
- Dua output digital yang dapat diprogram
- Input digital
- Output digital untuk indikasi kesalahan
- Interface PROFINET, EtherNet/IP, dan EtherCAT (opsional)
- Tingkat perlindungan IP65
- Rentang suhu operasi diperluas -40 hingga +60°C
Pilihan Model Dimetix untuk Aplikasi Positioning
Beberapa model Dimetix yang tercantum dalam aplikasi ini memiliki karakteristik sebagai berikut:
| Model | Akurasi | Jangkauan Permukaan Natural | Jangkauan Reflective Foil | Kecepatan Maks. | Suhu Operasi |
|---|---|---|---|---|---|
| DPE-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40 hingga +60°C |
| DPE-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40 hingga +60°C |
| DEN-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10 hingga +50°C |
| DEH-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10 hingga +60°C |
| DAE-10-050 | ±1 mm | 0,05–~50 m | ~40–50 m | 100 Hz | -40 hingga +60°C |
| DAN-10-150 | ±1 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10 hingga +50°C |
| DAN-30-150 | ±3 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10 hingga +50°C |
| DBN-50-050 | ±5 mm | 0,05–~50 m | — | 10 Hz | -10 hingga +50°C |
Kesimpulan
Positioning ladle truck merupakan bagian penting dalam mendukung proses produksi baja yang aman, presisi, dan efisien. Pengukuran posisi yang akurat membantu memastikan ladle truck dapat diselaraskan dengan titik transfer material secara tepat.
Dengan Dimetix Laser Distance Sensor, posisi ladle truck dapat dipantau secara real-time menggunakan metode pengukuran laser tanpa kontak. Dengan akurasi hingga ±1 mm, kemampuan pengukuran pada permukaan natural hingga sekitar 100 meter, serta jangkauan hingga 500 meter menggunakan reflective foil, sensor Dimetix dapat menjadi solusi untuk kebutuhan positioning di lingkungan industri baja.
Selain presisi tinggi, sensor juga menawarkan berbagai interface seperti SSI, RS-422/485, RS-232, PROFINET, EtherNet/IP, dan EtherCAT, serta perlindungan IP65, sehingga dapat diintegrasikan ke dalam sistem kontrol industri.
