Mengapa Korelasi Pengujian Diperlukan?
Sebelum Light Weight Deflectometer (LWD) digunakan sebagai metode Quality Control (QC) pada suatu proyek konstruksi, perlu dilakukan korelasi antara hasil pengujian LWD dengan Static Plate Load Test (PLT) sesuai DIN 18134 atau metode referensi lainnya.
Tujuan korelasi ini adalah untuk memastikan bahwa nilai Dynamic Deformation Modulus (Evd) yang diperoleh dari LWD memiliki hubungan yang akurat dengan parameter geoteknik yang digunakan sebagai acuan, seperti modulus deformasi statis (Ev) atau kepadatan kering hasil uji Proctor (Dry Density).
Bagaimana Cara Melakukan Korelasi LWD?
Untuk memperoleh korelasi yang akurat, terlebih dahulu dibuat test section (area uji) yang mewakili kondisi pekerjaan sebenarnya di lapangan.
Pada area ini dilakukan serangkaian pengujian guna menentukan:
- Ketebalan lapisan tanah yang optimal.
- Jumlah lintasan alat pemadat (roller atau vibratory compactor) yang diperlukan.
- Tingkat kepadatan yang dipersyaratkan.
- Nilai daya dukung atau kekakuan tanah yang harus dicapai.
Seluruh pengujian dilakukan dengan kondisi yang menyerupai pekerjaan konstruksi sesungguhnya sehingga hasil korelasi dapat diterapkan selama proses pembangunan.
Persyaratan Test Section
Agar korelasi menghasilkan data yang valid, test section harus memenuhi beberapa persyaratan berikut:
- Permukaan harus rata dan stabil.
- Ukuran area harus cukup besar serta mewakili kondisi struktur akhir.
- Lebar area pengujian minimal tiga kali lebar alat pemadat (roller).
- Material dipasang dengan ketebalan lapisan yang seragam, atau menggunakan beberapa variasi ketebalan apabila ingin menentukan ketebalan lapisan optimum.
- Pemadatan dilakukan secara konsisten menggunakan prosedur yang sama seperti pekerjaan sebenarnya.
Selain itu, setiap jenis material yang digunakan pada proyek harus memiliki test section tersendiri karena karakteristik masing-masing material dapat berbeda.
Faktor yang Harus Dikendalikan
Untuk memperoleh korelasi yang akurat, beberapa faktor berikut harus dijaga tetap konsisten:
- Jenis material.
- Ketebalan lapisan.
- Ketinggian penempatan material.
- Kadar air (Moisture Content).
- Komposisi material.
- Jenis dan kapasitas alat pemadat.
- Jumlah lintasan pemadatan.
Perbedaan pada salah satu faktor tersebut dapat memengaruhi hasil korelasi antara LWD dan Static Plate Load Test.
Pengujian Menggunakan TERRATEST 9000 LWD
Setelah korelasi berhasil dibuat, TERRATEST 9000 LWD dapat digunakan sebagai metode pengujian cepat selama proses konstruksi.
Nilai hasil pengujian LWD kemudian dibandingkan dengan nilai referensi yang diperoleh dari:
- Uji kepadatan Proctor (Dry Density).
- Static Plate Load Test (PLT).
- Modulus deformasi statis (Ev).
Dengan adanya korelasi tersebut, pengujian menggunakan LWD dapat dilakukan secara cepat tanpa harus melakukan Static Plate Load Test pada setiap titik pengujian.
Cara Memperoleh Korelasi yang Andal
Korelasi hanya dapat dianggap valid apabila setiap lapisan memiliki kondisi yang relatif homogen, meliputi:
- Jenis material yang sama.
- Ketebalan lapisan yang seragam.
- Kadar air yang relatif sama.
- Struktur lapisan yang konsisten.
Selain itu perlu diperhatikan bahwa setiap metode pengujian memiliki kedalaman pengukuran yang berbeda, sehingga interpretasi hasil harus dilakukan secara tepat.
Pengujian juga tidak disarankan dilakukan pada jalur lintasan roller yang saling tumpang tindih, karena dapat menghasilkan nilai yang tidak mewakili kondisi sebenarnya.
Jumlah Titik Pengujian yang Direkomendasikan
Untuk menghasilkan korelasi yang dapat dipercaya, disarankan melakukan pengujian pada minimal 10 titik berbeda di dalam test section.
Pada setiap titik:
- Lakukan beberapa kali pengukuran.
- Gunakan nilai rata-rata sebagai hasil akhir.
- Sertakan lokasi dengan daya dukung tinggi maupun rendah agar rentang data yang diperoleh lebih representatif.
Semakin banyak variasi kondisi tanah yang diuji, semakin baik kualitas korelasi yang dihasilkan.
Pengukuran Selama Proses Pemadatan
Untuk setiap jenis material dan metode konstruksi, pengujian sebaiknya dilakukan setelah beberapa tahapan pemadatan, misalnya setelah:
- 4 lintasan roller.
- 6 lintasan roller.
- 8 lintasan roller.
Pengujian bertahap ini membantu menentukan jumlah lintasan optimum yang diperlukan agar spesifikasi teknis proyek dapat terpenuhi secara efisien.
Dokumentasi Hasil Pengujian
Seluruh hasil pengujian harus didokumentasikan secara lengkap dalam laporan pengujian (Test Report) yang memuat:
- Lokasi pengujian.
- Jenis material.
- Ketebalan lapisan.
- Kadar air.
- Jumlah lintasan pemadatan.
- Nilai Evd.
- Hasil Static Plate Load Test (bila dilakukan).
- Nilai korelasi yang diperoleh.
Dokumentasi ini menjadi dasar untuk:
- Quality Control (QC).
- Quality Assurance (QA).
- Pengawasan internal kontraktor.
- Verifikasi konsultan pengawas.
- Proses serah terima dan penerimaan akhir pekerjaan.

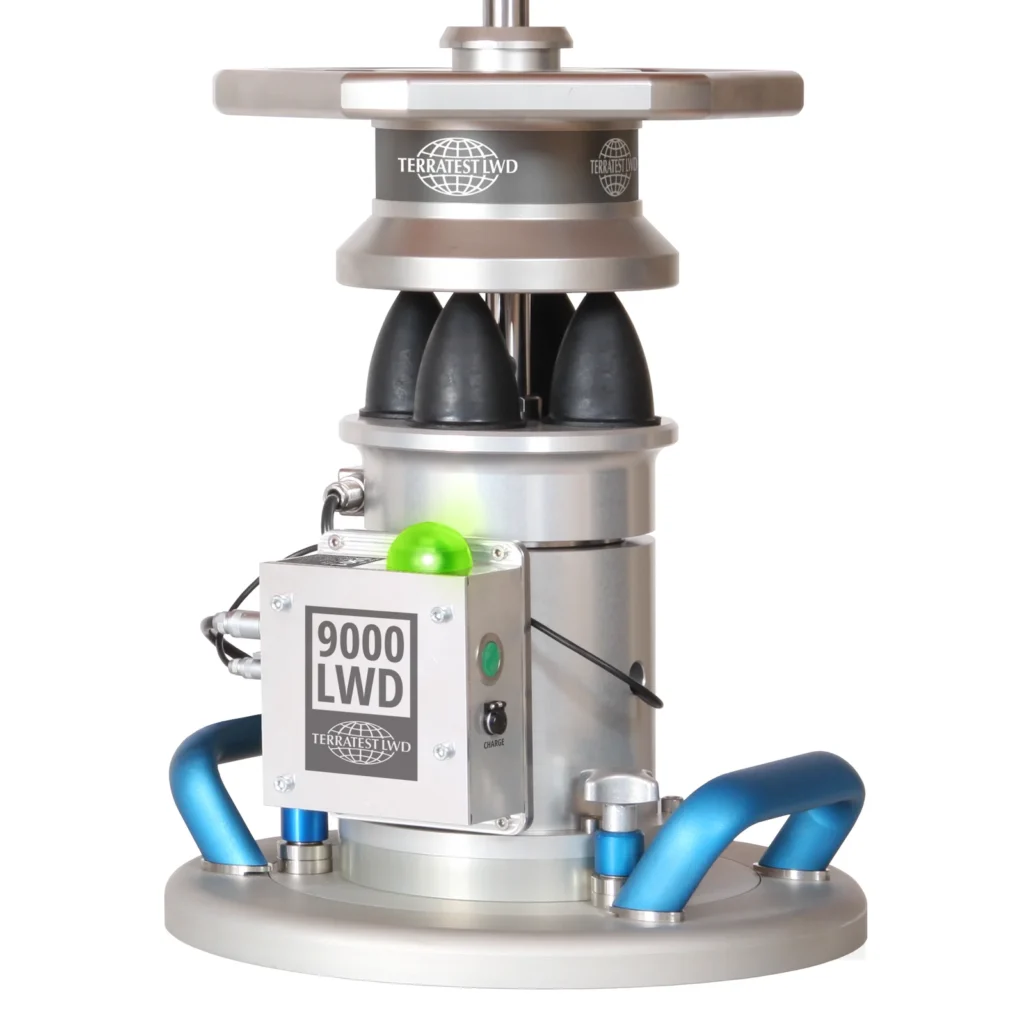

Data Teknis TERRATEST 9000 LWD
TERRATEST 9000 LWD: Kemampuan Pengujian yang Fleksibel untuk Berbagai Aplikasi
TERRATEST 9000 Light Weight Deflectometer (LWD) dirancang dengan berbagai fitur canggih yang memberikan fleksibilitas tinggi dalam pengujian geoteknik dan pengendalian mutu konstruksi. Berkat konfigurasi yang dapat disesuaikan, alat ini mampu digunakan pada berbagai jenis material dan kondisi lapangan.
Fitur Utama
TERRATEST 9000 LWD dilengkapi dengan berbagai fitur yang mendukung pengujian secara akurat, antara lain:
- Ketinggian jatuh beban yang dapat disesuaikan untuk memenuhi berbagai kebutuhan pengujian.
- Empat pilihan diameter pelat pembebanan, yaitu Ø100 mm, Ø150 mm, Ø200 mm (opsional), dan Ø300 mm, sehingga dapat digunakan pada berbagai jenis material.
- Dua geophone eksternal (opsional) untuk melakukan pengukuran defleksi pada beberapa titik dan memperoleh analisis distribusi beban yang lebih komprehensif.
- Dua beban tambahan masing-masing 5 kg, yang memungkinkan konfigurasi beban menjadi 15 kg atau 20 kg sesuai kebutuhan pengujian.
Kemampuan Pengujian
Kombinasi berbagai fitur tersebut memungkinkan TERRATEST 9000 LWD melakukan beragam jenis pengujian di lapangan, antara lain:
- Pengujian lapisan pondasi tanpa pengikat (Unbound Subbase).
- Pengujian tanah dasar (Subgrade).
- Pengujian lapisan perkerasan aspal tipis (Thin Asphalt Pavement).
- Evaluasi material hasil daur ulang yang distabilisasi menggunakan Foamed Bitumen.
- Pengujian kualitas pemadatan tanah.
- Pengujian kekakuan dan daya dukung lapisan konstruksi.
- Verifikasi kualitas pekerjaan konstruksi secara langsung di lokasi proyek.
Dengan fleksibilitas konfigurasi, akurasi pengukuran yang tinggi, serta kemampuan menguji berbagai jenis material, TERRATEST 9000 LWD menjadi solusi ideal bagi kontraktor, konsultan, laboratorium, dan instansi pemerintah yang membutuhkan alat uji daya dukung tanah dan pengendalian mutu konstruksi yang cepat, efisien, dan sesuai standar internasional.
Spesifikasi Teknis TERRATEST 9000 LWD
Spesifikasi Umum
| Parameter | Spesifikasi |
|---|---|
| Berat alat | 26 kg (53,8 lbs) |
| Tinggi alat | 1.400 mm (54,6 inci) |
| Beban jatuh (Falling Weight) | 10 kg (standar), 15 kg (opsional), 20 kg (opsional) |
| Rentang beban pengujian | 0–15 kN (3.370 lbf) dengan beban opsional 20 kg |
| Diameter pelat pembebanan | Ø100 mm, Ø150 mm, Ø300 mm |
| Pelat pembebanan opsional | Ø200 mm |
| Rentang pengukuran terkalibrasi | 0,1–1,2 mm |
| Rentang pengukuran optimal | 0,5–1,0 mm |
Korelasi Pengujian
Sebelum TERRATEST 9000 LWD digunakan sebagai alat Quality Control (QC) pada suatu proyek, hasil pengujian Light Weight Deflectometer (LWD) harus dikorelasikan terlebih dahulu dengan Static Plate Load Test (PLT). Korelasi ini bertujuan untuk memastikan bahwa nilai Dynamic Deformation Modulus (Evd) yang diperoleh dari LWD sesuai dengan karakteristik tanah dan persyaratan teknis proyek.

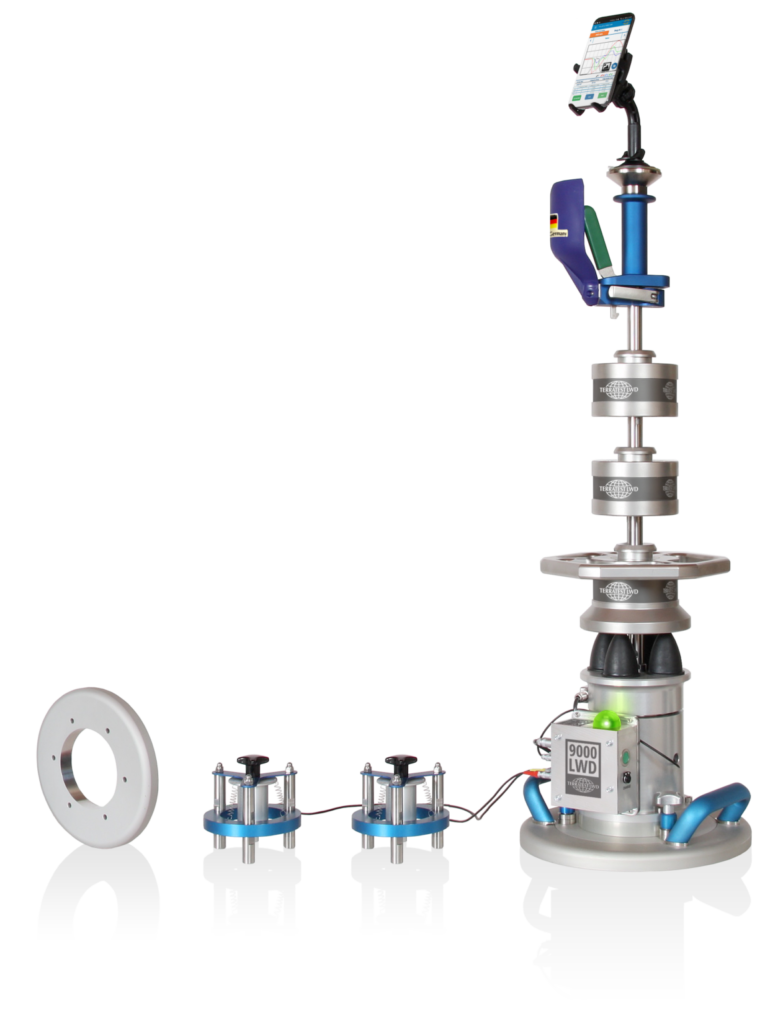

Perlengkapan Standar
Setiap unit TERRATEST 9000 LWD dilengkapi dengan komponen berikut:
- Geophone tengah (Central Geophone) berpresisi tinggi dengan rentang pengukuran 0,1–2,2 mm.
- Load Cell presisi tinggi untuk mengukur riwayat gaya tumbukan (impact force time history) dan nilai gaya maksimum (peak impact force).
- Pelat pembebanan dengan tiga pilihan diameter:
- Ø100 mm
- Ø150 mm
- Ø300 mm
- Aplikasi Android yang memudahkan proses pengoperasian, pencatatan data, dan pengelolaan hasil pengujian melalui koneksi Bluetooth.
Aksesori Opsional
TERRATEST 9000 LWD dapat dikonfigurasi dengan berbagai aksesori tambahan sesuai kebutuhan pengujian, antara lain:
- Dua geophone eksternal dengan rentang pengukuran 0,1–2,2 mm untuk analisis defleksi pada beberapa titik.
- Pelat pembebanan tambahan berdiameter Ø200 mm.
- Beban tambahan 5 kg per unit yang memungkinkan konfigurasi beban menjadi:
- 15 kg
- 20 kg
- Software TERRATEST LWD untuk PC, digunakan untuk analisis data, pengolahan hasil pengujian, dan pembuatan laporan.
- Koper transportasi “Venezia” untuk penyimpanan dan mobilitas alat.
Keunggulan Konfigurasi
Dengan pilihan berbagai diameter pelat pembebanan, konfigurasi beban hingga 20 kg, geophone eksternal, serta software analisis profesional, TERRATEST 9000 LWD mampu menyesuaikan kebutuhan pengujian pada berbagai jenis tanah, lapisan pondasi, material granular, dan perkerasan. Fleksibilitas ini menjadikan alat sangat ideal untuk uji kepadatan tanah, pengujian daya dukung tanah, evaluasi kualitas pemadatan, serta quality control pada proyek jalan, rel kereta api, bandara, utilitas bawah tanah, dan pekerjaan teknik sipil lainnya.
Spesifikasi Koper Transportasi
| Parameter | Spesifikasi |
|---|---|
| Model | Venezia |
| Dimensi | 800 × 400 × 350 mm |
| Berat koper kosong | 19 kg |
| Berat lengkap beserta alat | 58 kg |
Rekomendasi produk untuk mengevaluasi kualitas pemadatan dan daya dukung tanah: TERRATEST 9000 LWD
TERRATEST 9000 Light Weight Deflectometer (LWD) merupakan alat uji geoteknik modern yang dirancang untuk mengevaluasi kualitas pemadatan tanah, kekakuan lapisan, dan daya dukung tanah secara cepat, akurat, dan langsung di lokasi proyek. Alat ini banyak digunakan pada pekerjaan konstruksi jalan, earthworks (pekerjaan tanah), teknik sipil, serta proyek jalur rel kereta api sebagai bagian dari proses Quality Control (QC) dan Quality Assurance (QA).
Kesimpulan
Berbagai standar dan spesifikasi internasional telah mengakui Light Weight Deflectometer (LWD) sebagai metode pengujian cepat yang efektif untuk mengevaluasi kualitas pemadatan dan daya dukung tanah. Namun, nilai penerimaan hasil pengujian umumnya tidak ditetapkan secara baku, melainkan harus ditentukan secara khusus untuk setiap proyek melalui proses korelasi dengan metode referensi, seperti Static Plate Load Test (PLT) atau uji kepadatan Proctor.
Dengan melakukan korelasi pada test section yang representatif, TERRATEST 9000 LWD dapat digunakan sebagai alat Quality Control yang cepat, akurat, dan efisien. Pendekatan ini membantu kontraktor, konsultan, dan laboratorium memastikan bahwa setiap lapisan tanah telah memenuhi persyaratan teknis sebelum pekerjaan konstruksi dilanjutkan, sehingga kualitas proyek dapat terjaga sekaligus menghemat waktu dan biaya pengujian.
