Prinsip Kerja Light Weight Deflectometer (LWD)
Light Weight Deflectometer (LWD) merupakan alat uji tanah portabel yang digunakan untuk mengevaluasi kualitas pemadatan tanah, daya dukung tanah, dan kekakuan material secara langsung di lapangan. Alat ini telah menjadi salah satu solusi paling banyak digunakan untuk quality control pada pekerjaan tanah, pembangunan jalan, rel kereta api, penimbunan kembali utilitas bawah tanah, instalasi pipa, hingga proyek lansekap.
Bagaimana Cara Kerja LWD?
Prinsip kerja Light Weight Deflectometer (LWD) sederhana, cepat, dan memiliki tingkat akurasi yang tinggi. Pengujian dilakukan dengan menjatuhkan beban yang telah dikalibrasi (falling weight) dari ketinggian tertentu ke atas pelat pembebanan (loading plate) yang ditempatkan di permukaan tanah.
Benturan tersebut menghasilkan beban dinamis berdurasi singkat yang mensimulasikan tekanan akibat lalu lintas kendaraan atau alat berat yang melintas di atas lapisan tanah.
Selama proses pengujian, TERRATEST 9000 LWD secara bersamaan mengukur:
- Gaya tumbukan (Impact Force)
- Defleksi atau lendutan permukaan tanah (Ground Deflection)
Pengukuran dilakukan menggunakan load cell presisi tinggi dan geophone yang memantau respons material terhadap beban dinamis secara real-time.
Selanjutnya, sistem elektronik internal memproses seluruh data secara otomatis dan menghitung berbagai parameter geoteknik penting, antara lain:
- Dynamic Deformation Modulus (Evd)
- Nilai lendutan permukaan (Surface Deflection)
- Daya dukung tanah (Bearing Capacity)
- Kekakuan tanah (Soil Stiffness)
- Kualitas pemadatan tanah (Compaction Quality)
- Karakteristik distribusi beban (Load Distribution Characteristics)
Hasil pengujian ditampilkan hanya dalam hitungan detik sehingga pengguna dapat langsung mengevaluasi kondisi tanah di lokasi pekerjaan.

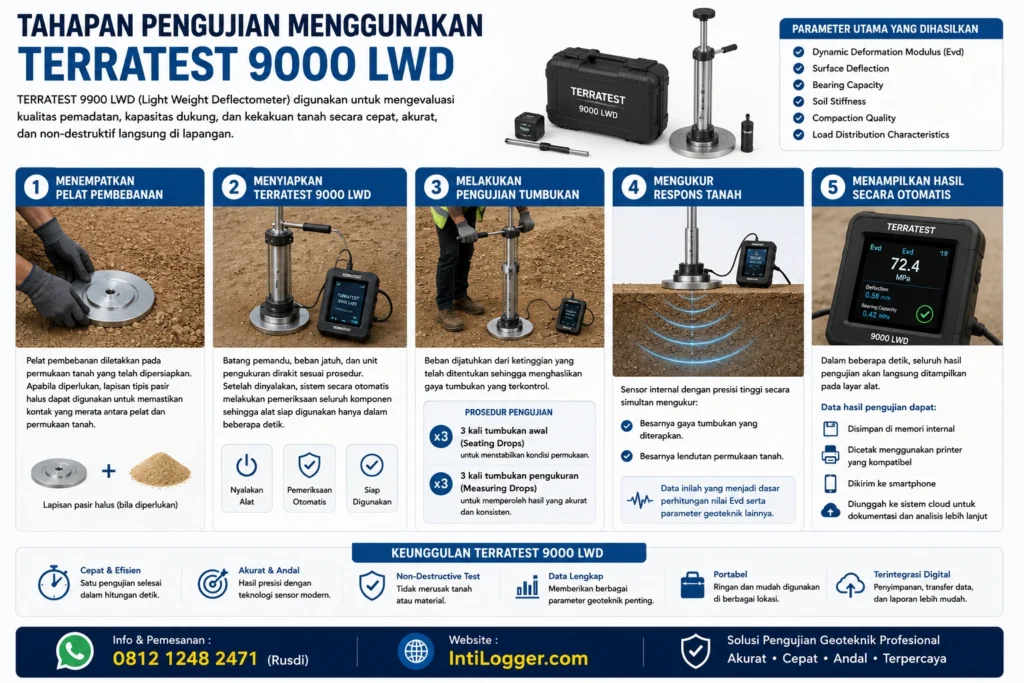

Tahapan Pengujian Menggunakan TERRATEST 9000 LWD
1. Menempatkan Pelat Pembebanan
Pelat pembebanan diletakkan pada permukaan tanah yang telah dipersiapkan. Apabila diperlukan, lapisan tipis pasir halus dapat digunakan untuk memastikan kontak yang merata antara pelat dan permukaan tanah.
2. Menyiapkan TERRATEST 9000 LWD
Batang pemandu, beban jatuh, dan unit pengukuran dirakit sesuai prosedur. Setelah dinyalakan, sistem secara otomatis melakukan pemeriksaan seluruh komponen sehingga alat siap digunakan hanya dalam beberapa detik.
3. Melakukan Pengujian Tumbukan
Beban dijatuhkan dari ketinggian yang telah ditentukan sehingga menghasilkan gaya tumbukan yang terkontrol.
Umumnya prosedur pengujian terdiri atas:
- 3 kali tumbukan awal (Seating Drops) untuk menstabilkan kondisi permukaan.
- 3 kali tumbukan pengukuran (Measuring Drops) untuk memperoleh hasil yang akurat dan konsisten.
4. Mengukur Respons Tanah
Sensor internal dengan presisi tinggi secara simultan mengukur:
- Besarnya gaya tumbukan yang diterapkan.
- Besarnya lendutan permukaan tanah.
Data inilah yang menjadi dasar perhitungan nilai Evd serta parameter geoteknik lainnya.
5. Menampilkan Hasil Secara Otomatis
Dalam beberapa detik, seluruh hasil pengujian akan langsung ditampilkan pada layar alat.
Data hasil pengujian dapat:
- Disimpan di memori internal.
- Dicetak menggunakan printer yang kompatibel.
- Dikirim ke smartphone.
- Diunggah ke sistem cloud untuk dokumentasi dan analisis lebih lanjut.
Keunggulan Pengujian Menggunakan LWD
Dibandingkan dengan metode Plate Load Test konvensional, Light Weight Deflectometer menawarkan berbagai keunggulan, antara lain:
- Hasil pengujian tersedia dalam waktu kurang dari dua menit.
- Tidak memerlukan kendaraan reaksi (reaction vehicle).
- Tidak membutuhkan counterweight atau peralatan berat.
- Dapat dioperasikan oleh satu orang.
- Mendukung quality control secara langsung di lokasi proyek.
- Mengurangi biaya pengujian.
- Memiliki tingkat pengulangan hasil (repeatability) yang tinggi.
- Mendukung penyimpanan data digital.
- Mempermudah pembuatan laporan pengujian.
- Sangat cocok untuk pengendalian mutu konstruksi secara berkelanjutan.

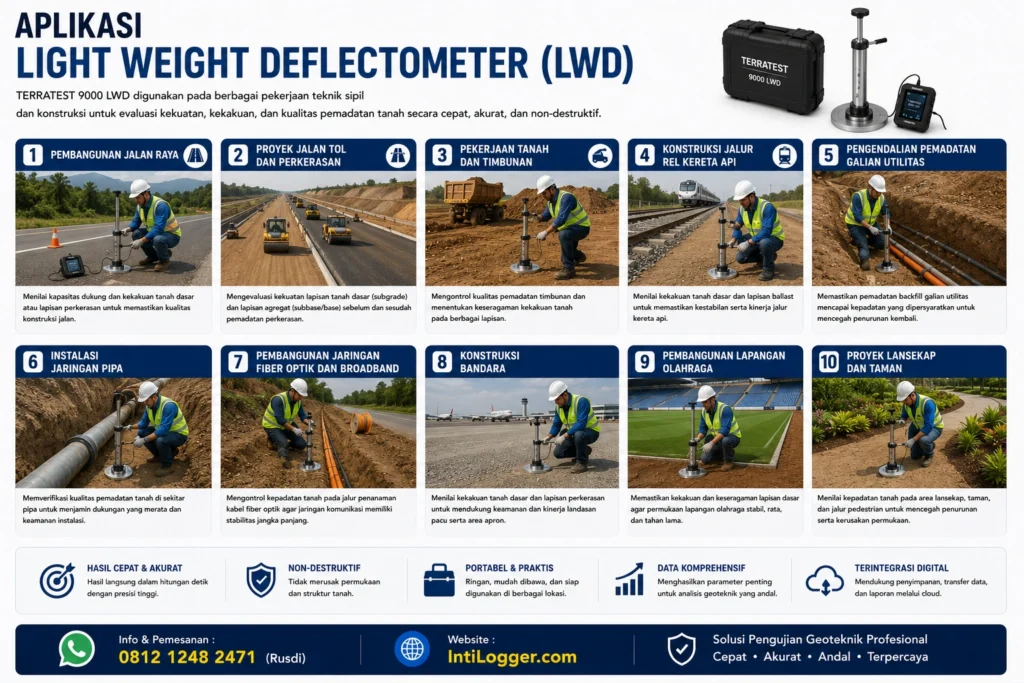

Aplikasi Light Weight Deflectometer (LWD)
TERRATEST 9000 LWD digunakan pada berbagai pekerjaan teknik sipil dan konstruksi, antara lain:
- Pembangunan jalan raya.
- Proyek jalan tol dan perkerasan.
- Pekerjaan tanah dan timbunan.
- Konstruksi jalur rel kereta api.
- Pengendalian pemadatan galian utilitas.
- Instalasi jaringan pipa.
- Pembangunan jaringan fiber optik dan broadband.
- Konstruksi bandara.
- Pembangunan lapangan olahraga.
- Proyek lansekap dan taman.
Mengapa Memilih TERRATEST 9000 LWD?
TERRATEST 9000 LWD menggabungkan teknologi sensor modern, akurasi pengukuran tinggi, dan kemudahan pengoperasian dalam satu perangkat yang kokoh untuk penggunaan di lapangan.
Alat ini mampu mengukur gaya tumbukan dan defleksi tanah secara bersamaan menggunakan kombinasi load cell dan geophone berpresisi tinggi, sehingga menghasilkan data yang akurat, konsisten, dan sesuai dengan berbagai standar pengujian internasional.
Selain itu, TERRATEST 9000 LWD dilengkapi dengan berbagai fitur modern, seperti:
- Konektivitas dengan smartphone.
- Dokumentasi lokasi menggunakan GPS.
- Penyimpanan dan pelaporan berbasis cloud.
- Penyimpanan data digital.
- Pengoperasian yang cepat dan intuitif.
- Kepatuhan terhadap berbagai standar pengujian internasional.
Seluruh proses pengujian umumnya dapat diselesaikan dalam waktu kurang dari dua menit. Hal ini memungkinkan kontraktor, konsultan, laboratorium, dan insinyur untuk langsung memverifikasi kualitas pemadatan serta daya dukung tanah di lokasi proyek tanpa harus menunggu layanan pengujian eksternal.
Dengan kecepatan, akurasi, dan kemudahan penggunaan tersebut, TERRATEST 9000 LWD menjadi solusi ideal untuk uji kepadatan tanah, pengujian daya dukung tanah, dan quality control pekerjaan konstruksi secara efisien dan andal.

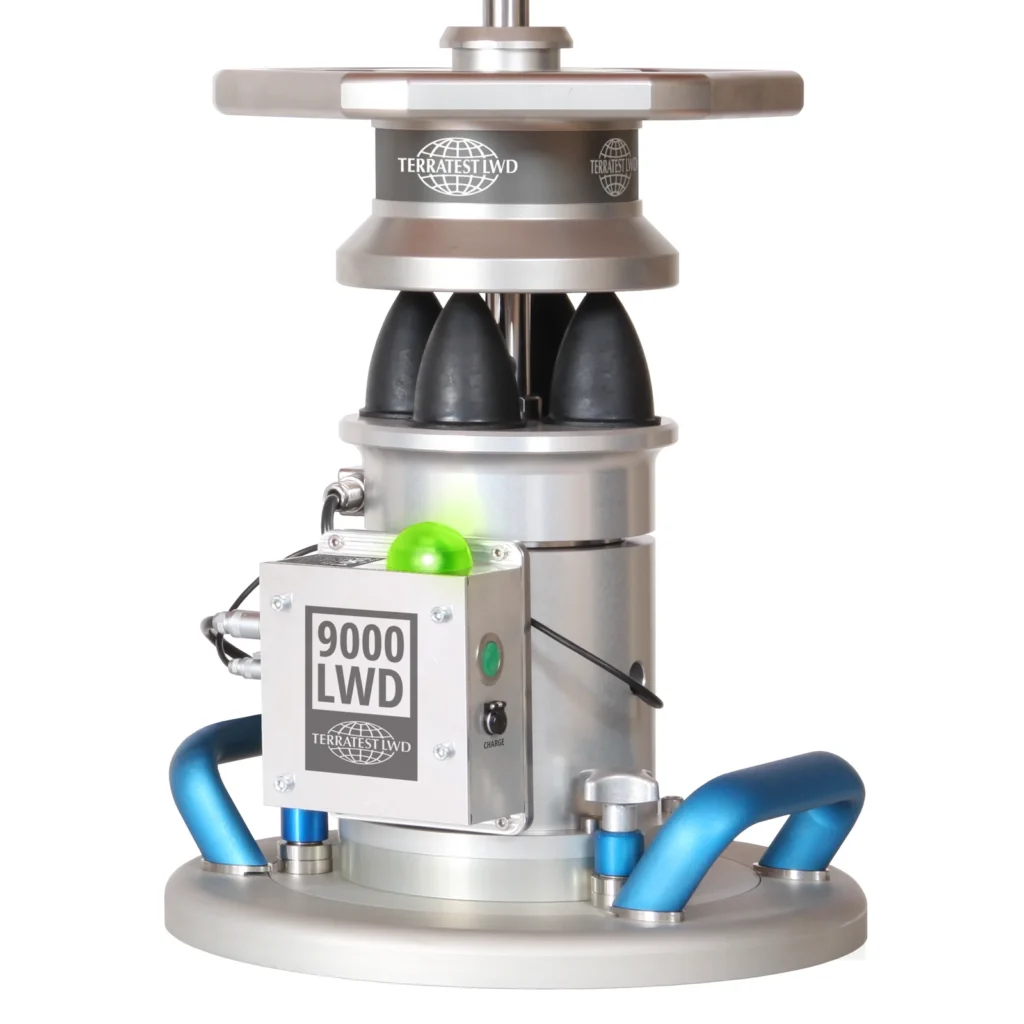

Data Teknis TERRATEST 9000 LWD
TERRATEST 9000 LWD: Kemampuan Pengujian yang Fleksibel untuk Berbagai Aplikasi
TERRATEST 9000 Light Weight Deflectometer (LWD) dirancang dengan berbagai fitur canggih yang memberikan fleksibilitas tinggi dalam pengujian geoteknik dan pengendalian mutu konstruksi. Berkat konfigurasi yang dapat disesuaikan, alat ini mampu digunakan pada berbagai jenis material dan kondisi lapangan.
Fitur Utama
TERRATEST 9000 LWD dilengkapi dengan berbagai fitur yang mendukung pengujian secara akurat, antara lain:
- Ketinggian jatuh beban yang dapat disesuaikan untuk memenuhi berbagai kebutuhan pengujian.
- Empat pilihan diameter pelat pembebanan, yaitu Ø100 mm, Ø150 mm, Ø200 mm (opsional), dan Ø300 mm, sehingga dapat digunakan pada berbagai jenis material.
- Dua geophone eksternal (opsional) untuk melakukan pengukuran defleksi pada beberapa titik dan memperoleh analisis distribusi beban yang lebih komprehensif.
- Dua beban tambahan masing-masing 5 kg, yang memungkinkan konfigurasi beban menjadi 15 kg atau 20 kg sesuai kebutuhan pengujian.
Kemampuan Pengujian
Kombinasi berbagai fitur tersebut memungkinkan TERRATEST 9000 LWD melakukan beragam jenis pengujian di lapangan, antara lain:
- Pengujian lapisan pondasi tanpa pengikat (Unbound Subbase).
- Pengujian tanah dasar (Subgrade).
- Pengujian lapisan perkerasan aspal tipis (Thin Asphalt Pavement).
- Evaluasi material hasil daur ulang yang distabilisasi menggunakan Foamed Bitumen.
- Pengujian kualitas pemadatan tanah.
- Pengujian kekakuan dan daya dukung lapisan konstruksi.
- Verifikasi kualitas pekerjaan konstruksi secara langsung di lokasi proyek.
Dengan fleksibilitas konfigurasi, akurasi pengukuran yang tinggi, serta kemampuan menguji berbagai jenis material, TERRATEST 9000 LWD menjadi solusi ideal bagi kontraktor, konsultan, laboratorium, dan instansi pemerintah yang membutuhkan alat uji daya dukung tanah dan pengendalian mutu konstruksi yang cepat, efisien, dan sesuai standar internasional.
Spesifikasi Teknis TERRATEST 9000 LWD
Spesifikasi Umum
| Parameter | Spesifikasi |
|---|---|
| Berat alat | 26 kg (53,8 lbs) |
| Tinggi alat | 1.400 mm (54,6 inci) |
| Beban jatuh (Falling Weight) | 10 kg (standar), 15 kg (opsional), 20 kg (opsional) |
| Rentang beban pengujian | 0–15 kN (3.370 lbf) dengan beban opsional 20 kg |
| Diameter pelat pembebanan | Ø100 mm, Ø150 mm, Ø300 mm |
| Pelat pembebanan opsional | Ø200 mm |
| Rentang pengukuran terkalibrasi | 0,1–1,2 mm |
| Rentang pengukuran optimal | 0,5–1,0 mm |
Korelasi Pengujian
Sebelum TERRATEST 9000 LWD digunakan sebagai alat Quality Control (QC) pada suatu proyek, hasil pengujian Light Weight Deflectometer (LWD) harus dikorelasikan terlebih dahulu dengan Static Plate Load Test (PLT). Korelasi ini bertujuan untuk memastikan bahwa nilai Dynamic Deformation Modulus (Evd) yang diperoleh dari LWD sesuai dengan karakteristik tanah dan persyaratan teknis proyek.
Perlengkapan Standar
Setiap unit TERRATEST 9000 LWD dilengkapi dengan komponen berikut:
- Geophone tengah (Central Geophone) berpresisi tinggi dengan rentang pengukuran 0,1–2,2 mm.
- Load Cell presisi tinggi untuk mengukur riwayat gaya tumbukan (impact force time history) dan nilai gaya maksimum (peak impact force).
- Pelat pembebanan dengan tiga pilihan diameter:
- Ø100 mm
- Ø150 mm
- Ø300 mm
- Aplikasi Android yang memudahkan proses pengoperasian, pencatatan data, dan pengelolaan hasil pengujian melalui koneksi Bluetooth.

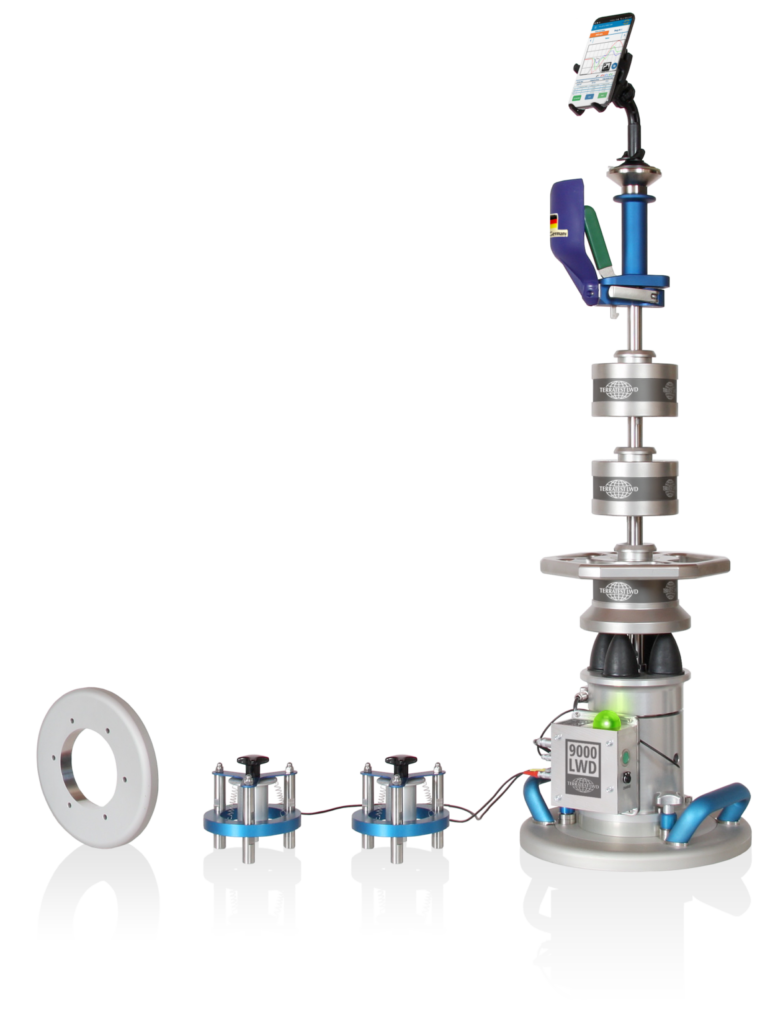

Aksesori Opsional
TERRATEST 9000 LWD dapat dikonfigurasi dengan berbagai aksesori tambahan sesuai kebutuhan pengujian, antara lain:
- Dua geophone eksternal dengan rentang pengukuran 0,1–2,2 mm untuk analisis defleksi pada beberapa titik.
- Pelat pembebanan tambahan berdiameter Ø200 mm.
- Beban tambahan 5 kg per unit yang memungkinkan konfigurasi beban menjadi:
- 15 kg
- 20 kg
- Software TERRATEST LWD untuk PC, digunakan untuk analisis data, pengolahan hasil pengujian, dan pembuatan laporan.
- Koper transportasi “Venezia” untuk penyimpanan dan mobilitas alat.
Spesifikasi Koper Transportasi
| Parameter | Spesifikasi |
|---|---|
| Model | Venezia |
| Dimensi | 800 × 400 × 350 mm |
| Berat koper kosong | 19 kg |
| Berat lengkap beserta alat | 58 kg |
Keunggulan Konfigurasi
Dengan pilihan berbagai diameter pelat pembebanan, konfigurasi beban hingga 20 kg, geophone eksternal, serta software analisis profesional, TERRATEST 9000 LWD mampu menyesuaikan kebutuhan pengujian pada berbagai jenis tanah, lapisan pondasi, material granular, dan perkerasan. Fleksibilitas ini menjadikan alat sangat ideal untuk uji kepadatan tanah, pengujian daya dukung tanah, evaluasi kualitas pemadatan, serta quality control pada proyek jalan, rel kereta api, bandara, utilitas bawah tanah, dan pekerjaan teknik sipil lainnya.
Rekomendasi produk untuk menguji kualitas tanah secara cepat, akurat, dan efisien: TERRATEST 9000 LWD
TERRATEST 9000 Light Weight Deflectometer (LWD) merupakan alat uji geoteknik modern yang dirancang untuk mengevaluasi kualitas pemadatan tanah, kekakuan lapisan, dan daya dukung tanah secara cepat, akurat, dan langsung di lokasi proyek. Alat ini banyak digunakan pada pekerjaan konstruksi jalan, earthworks (pekerjaan tanah), teknik sipil, serta proyek jalur rel kereta api sebagai bagian dari proses Quality Control (QC) dan Quality Assurance (QA).
Kesimpulan
TERRATEST 9000 Light Weight Deflectometer (LWD) merupakan solusi modern untuk menguji kualitas pemadatan, kekakuan, dan daya dukung tanah secara cepat, akurat, dan efisien. Dengan memanfaatkan kombinasi load cell dan geophone berpresisi tinggi, alat ini mampu mengukur gaya tumbukan dan defleksi permukaan secara simultan, kemudian menghitung parameter geoteknik penting seperti Dynamic Deformation Modulus (Evd) dalam hitungan detik.
Dibandingkan metode pengujian konvensional, TERRATEST 9000 LWD menawarkan proses yang lebih praktis karena tidak memerlukan peralatan berat, dapat dioperasikan oleh satu orang, serta menghasilkan data digital yang siap disimpan, dianalisis, dan dilaporkan. Kecepatan pengujian yang tinggi memungkinkan pengendalian mutu dilakukan secara langsung di lapangan sehingga setiap tahapan pekerjaan konstruksi dapat dievaluasi tanpa menghambat progres proyek.
