TERRATEST 9000 Light Weight Deflectometer (LWD) merupakan salah satu alat pengujian paling cepat dan efisien untuk mengevaluasi kualitas pemadatan tanah dan daya dukung lapisan tanah secara langsung di lokasi proyek. Alat ini banyak digunakan oleh kontraktor, konsultan, laboratorium, dan pengawas konstruksi untuk memastikan pekerjaan tanah telah memenuhi spesifikasi teknis sebelum tahapan konstruksi berikutnya dilaksanakan.
Tahapan Proses Pengukuran
Proses pengujian menggunakan TERRATEST 9000 LWD sangat sederhana dan umumnya dapat diselesaikan hanya dalam beberapa menit.
1. Menempatkan Alat pada Area Pengujian
Pelat pembebanan (loading plate) ditempatkan pada permukaan tanah atau lapisan material yang akan diuji. Setelah itu, unit TERRATEST 9000 LWD dipasang di atas pelat pembebanan sesuai prosedur pengujian.
2. Menghubungkan ke Aplikasi Smartphone
Perangkat kemudian dihubungkan ke aplikasi Android melalui Bluetooth. Setelah koneksi berhasil, operator dapat langsung memulai proses pengujian melalui antarmuka aplikasi yang mudah digunakan.
3. Memberikan Beban Dinamis
Selama pengujian, beban jatuh (falling weight) dijatuhkan dari ketinggian tertentu sehingga menghasilkan serangkaian gaya tumbukan (impact load) yang terkontrol. Beban dinamis ini mensimulasikan tekanan yang terjadi akibat lalu lintas kendaraan atau alat berat pada permukaan tanah.
4. Mengukur Respons Tanah Secara Real-Time
Geophone presisi tinggi yang terintegrasi pada alat secara terus-menerus mengukur respons tanah terhadap setiap tumbukan, termasuk:
- Besarnya lendutan permukaan (deflection).
- Perilaku deformasi lapisan tanah.
- Kurva defleksi (deflection curve).
Setelah setiap tumbukan, aplikasi pada smartphone langsung menampilkan:
- Nilai defleksi dalam satuan milimeter.
- Grafik kurva defleksi secara real-time.
Dengan informasi tersebut, operator dapat langsung mengevaluasi respons tanah, agregat, atau lapisan pondasi tanpa pengikat (unbound layer) selama proses pengujian berlangsung.
5. Perhitungan Nilai Evd
Setelah seluruh rangkaian pengujian selesai, aplikasi secara otomatis menghitung dan menampilkan nilai Dynamic Deformation Modulus (Evd) dalam satuan MPa.
Nilai Evd memberikan informasi penting mengenai:
- Kekakuan lapisan tanah (Soil Stiffness).
- Daya dukung tanah (Bearing Capacity).
- Kualitas hasil pemadatan (Compaction Quality).
6. Penyimpanan dan Dokumentasi Data
Seluruh hasil pengujian dapat langsung:
- Disimpan dalam memori digital.
- Ditransfer ke komputer.
- Diintegrasikan ke dalam laporan pengujian profesional.
- Digunakan sebagai dokumentasi Quality Control (QC) dan Quality Assurance (QA).
Aplikasi Penggunaan TERRATEST 9000 LWD
TERRATEST 9000 LWD digunakan pada berbagai proyek teknik sipil, antara lain:
- Pekerjaan tanah (Earthworks).
- Konstruksi jalan raya dan jalan tol.
- Pembangunan jalur rel kereta api.
- Instalasi jaringan pipa.
- Penggalian dan penimbunan utilitas bawah tanah.
- Pembangunan kawasan lanskap.
- Lapangan olahraga.
- Area industri dan infrastruktur.
Karena seluruh pengujian dilakukan langsung di lokasi proyek, manajer proyek dapat memperoleh informasi mengenai kualitas pemadatan secara instan dan segera melakukan tindakan apabila ditemukan area yang belum memenuhi spesifikasi.
Mengurangi Ketergantungan pada Laboratorium
Salah satu keunggulan utama TERRATEST 9000 LWD adalah kemampuannya mengurangi ketergantungan terhadap laboratorium pengujian eksternal.
Personel di lapangan dapat melakukan pengujian secara mandiri dan memperoleh hasil yang andal dalam waktu kurang dari dua menit, sehingga:
- Proses konstruksi tidak perlu menunggu jadwal pengujian laboratorium.
- Pengambilan keputusan menjadi lebih cepat.
- Risiko keterlambatan proyek dapat diminimalkan.
- Biaya pengujian menjadi lebih efisien.
Investasi yang Menguntungkan
Dalam banyak proyek, investasi pada Light Weight Deflectometer (LWD) dapat kembali dalam waktu yang relatif singkat melalui:
- Pengurangan biaya pengujian lapangan.
- Peningkatan produktivitas pekerjaan.
- Pengurangan waktu tunggu hasil pengujian.
- Pencegahan pekerjaan ulang (rework).
- Meminimalkan keterlambatan proyek.
Selain itu, fitur seperti penyimpanan data digital, konektivitas Bluetooth, integrasi smartphone, dokumentasi GPS, dan pelaporan otomatis menjadikan TERRATEST 9000 LWD sebagai salah satu alat utama dalam sistem Quality Control konstruksi modern.
Catatan Penting
Apabila dipersyaratkan oleh spesifikasi proyek, standar teknis, atau regulasi yang berlaku, hasil pengujian Light Weight Deflectometer (LWD) harus terlebih dahulu dikorelasikan dengan Static Plate Load Test (PLT) sebelum digunakan sebagai dasar penerimaan pekerjaan.
Korelasi ini memastikan bahwa nilai Dynamic Deformation Modulus (Evd) dapat diinterpretasikan secara tepat sesuai karakteristik material dan kondisi lapangan, sehingga hasil pengujian memenuhi persyaratan Quality Assurance (QA) dan dapat digunakan sebagai dasar pengambilan keputusan dalam proses konstruksi.
Data Teknis TERRATEST 9000 LWD
TERRATEST 9000 LWD: Kemampuan Pengujian yang Fleksibel untuk Berbagai Aplikasi
TERRATEST 9000 Light Weight Deflectometer (LWD) dirancang dengan berbagai fitur canggih yang memberikan fleksibilitas tinggi dalam pengujian geoteknik dan pengendalian mutu konstruksi. Berkat konfigurasi yang dapat disesuaikan, alat ini mampu digunakan pada berbagai jenis material dan kondisi lapangan.
Fitur Utama
TERRATEST 9000 LWD dilengkapi dengan berbagai fitur yang mendukung pengujian secara akurat, antara lain:
- Ketinggian jatuh beban yang dapat disesuaikan untuk memenuhi berbagai kebutuhan pengujian.
- Empat pilihan diameter pelat pembebanan, yaitu Ø100 mm, Ø150 mm, Ø200 mm (opsional), dan Ø300 mm, sehingga dapat digunakan pada berbagai jenis material.
- Dua geophone eksternal (opsional) untuk melakukan pengukuran defleksi pada beberapa titik dan memperoleh analisis distribusi beban yang lebih komprehensif.
- Dua beban tambahan masing-masing 5 kg, yang memungkinkan konfigurasi beban menjadi 15 kg atau 20 kg sesuai kebutuhan pengujian.
Kemampuan Pengujian
Kombinasi berbagai fitur tersebut memungkinkan TERRATEST 9000 LWD melakukan beragam jenis pengujian di lapangan, antara lain:
- Pengujian lapisan pondasi tanpa pengikat (Unbound Subbase).
- Pengujian tanah dasar (Subgrade).
- Pengujian lapisan perkerasan aspal tipis (Thin Asphalt Pavement).
- Evaluasi material hasil daur ulang yang distabilisasi menggunakan Foamed Bitumen.
- Pengujian kualitas pemadatan tanah.
- Pengujian kekakuan dan daya dukung lapisan konstruksi.
- Verifikasi kualitas pekerjaan konstruksi secara langsung di lokasi proyek.
Dengan fleksibilitas konfigurasi, akurasi pengukuran yang tinggi, serta kemampuan menguji berbagai jenis material, TERRATEST 9000 LWD menjadi solusi ideal bagi kontraktor, konsultan, laboratorium, dan instansi pemerintah yang membutuhkan alat uji daya dukung tanah dan pengendalian mutu konstruksi yang cepat, efisien, dan sesuai standar internasional.
Spesifikasi Teknis TERRATEST 9000 LWD
Spesifikasi Umum
| Parameter | Spesifikasi |
|---|---|
| Berat alat | 26 kg (53,8 lbs) |
| Tinggi alat | 1.400 mm (54,6 inci) |
| Beban jatuh (Falling Weight) | 10 kg (standar), 15 kg (opsional), 20 kg (opsional) |
| Rentang beban pengujian | 0–15 kN (3.370 lbf) dengan beban opsional 20 kg |
| Diameter pelat pembebanan | Ø100 mm, Ø150 mm, Ø300 mm |
| Pelat pembebanan opsional | Ø200 mm |
| Rentang pengukuran terkalibrasi | 0,1–1,2 mm |
| Rentang pengukuran optimal | 0,5–1,0 mm |
Korelasi Pengujian
Sebelum TERRATEST 9000 LWD digunakan sebagai alat Quality Control (QC) pada suatu proyek, hasil pengujian Light Weight Deflectometer (LWD) harus dikorelasikan terlebih dahulu dengan Static Plate Load Test (PLT). Korelasi ini bertujuan untuk memastikan bahwa nilai Dynamic Deformation Modulus (Evd) yang diperoleh dari LWD sesuai dengan karakteristik tanah dan persyaratan teknis proyek.
Perlengkapan Standar

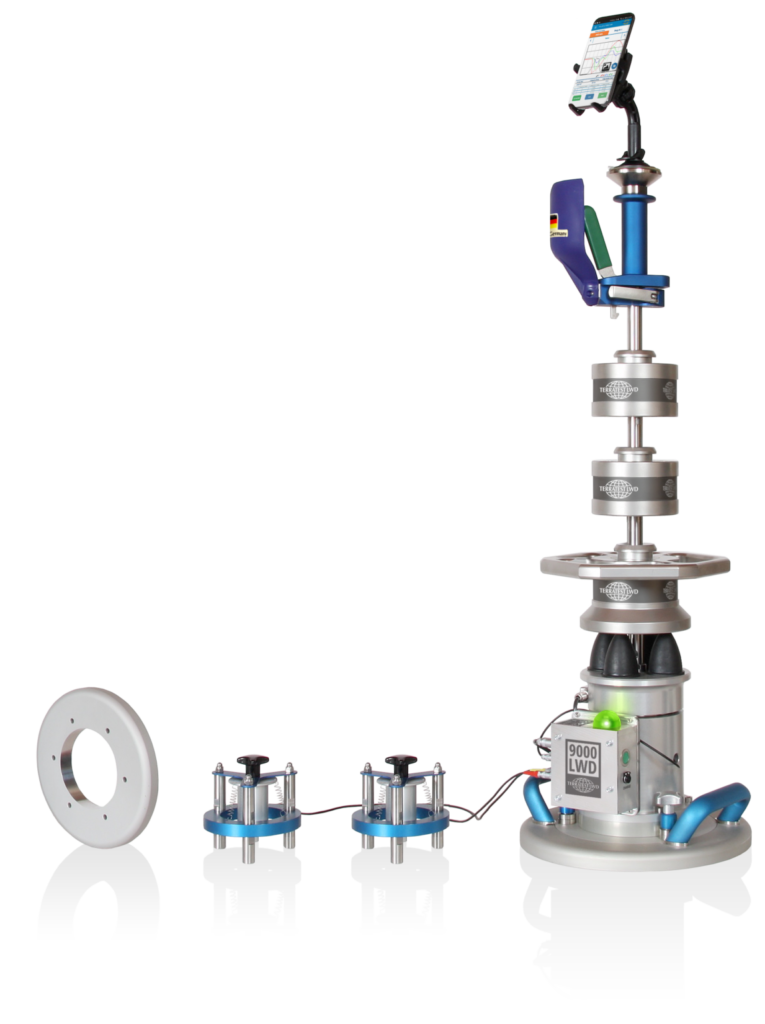

Setiap unit TERRATEST 9000 LWD dilengkapi dengan komponen berikut:
- Geophone tengah (Central Geophone) berpresisi tinggi dengan rentang pengukuran 0,1–2,2 mm.

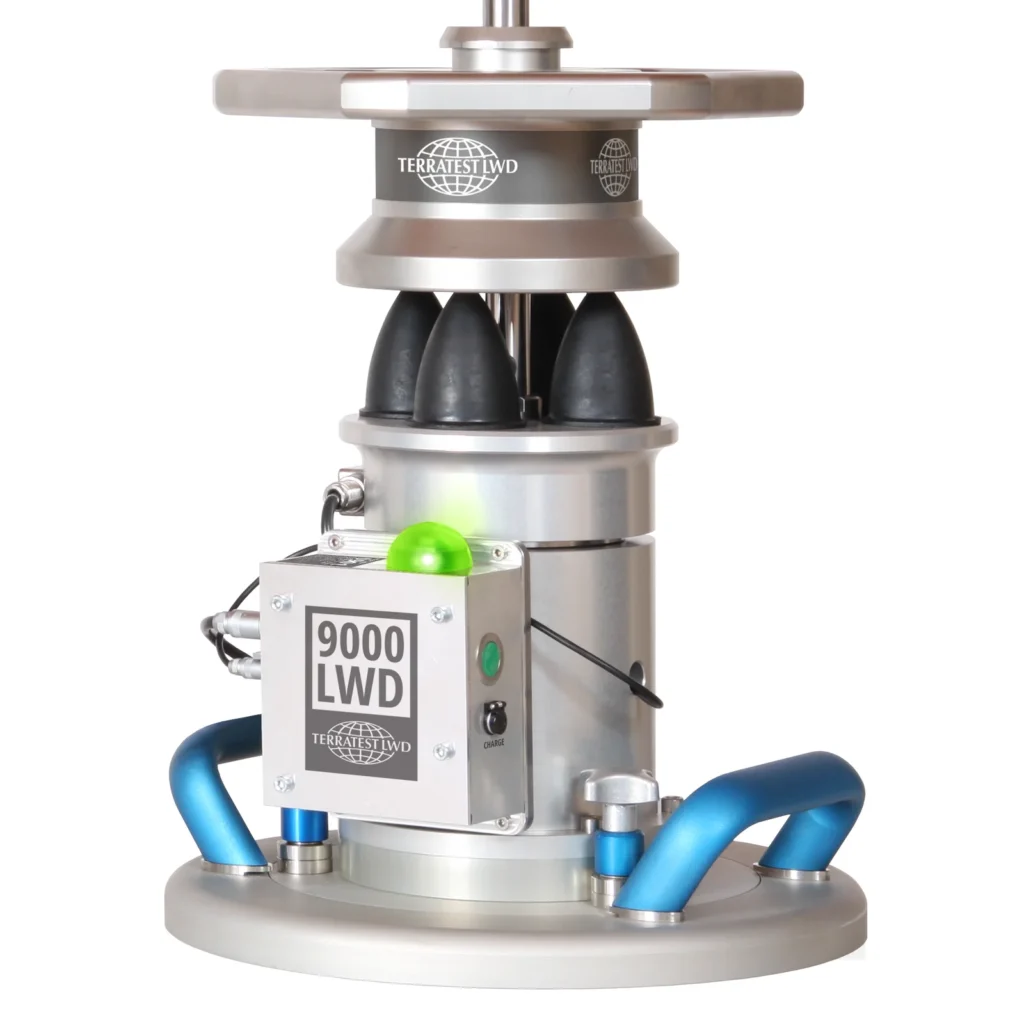

- Load Cell presisi tinggi untuk mengukur riwayat gaya tumbukan (impact force time history) dan nilai gaya maksimum (peak impact force).
- Pelat pembebanan dengan tiga pilihan diameter:
- Ø100 mm
- Ø150 mm
- Ø300 mm
- Aplikasi Android yang memudahkan proses pengoperasian, pencatatan data, dan pengelolaan hasil pengujian melalui koneksi Bluetooth.
Aksesori Opsional
TERRATEST 9000 LWD dapat dikonfigurasi dengan berbagai aksesori tambahan sesuai kebutuhan pengujian, antara lain:
- Dua geophone eksternal dengan rentang pengukuran 0,1–2,2 mm untuk analisis defleksi pada beberapa titik.
- Pelat pembebanan tambahan berdiameter Ø200 mm.
- Beban tambahan 5 kg per unit yang memungkinkan konfigurasi beban menjadi:
- 15 kg
- 20 kg
- Software TERRATEST LWD untuk PC, digunakan untuk analisis data, pengolahan hasil pengujian, dan pembuatan laporan.
- Koper transportasi “Venezia” untuk penyimpanan dan mobilitas alat.
Keunggulan Konfigurasi
Dengan pilihan berbagai diameter pelat pembebanan, konfigurasi beban hingga 20 kg, geophone eksternal, serta software analisis profesional, TERRATEST 9000 LWD mampu menyesuaikan kebutuhan pengujian pada berbagai jenis tanah, lapisan pondasi, material granular, dan perkerasan. Fleksibilitas ini menjadikan alat sangat ideal untuk uji kepadatan tanah, pengujian daya dukung tanah, evaluasi kualitas pemadatan, serta quality control pada proyek jalan, rel kereta api, bandara, utilitas bawah tanah, dan pekerjaan teknik sipil lainnya.
Spesifikasi Koper Transportasi
| Parameter | Spesifikasi |
|---|---|
| Model | Venezia |
| Dimensi | 800 × 400 × 350 mm |
| Berat koper kosong | 19 kg |
| Berat lengkap beserta alat | 58 kg |
Rekomendasi alat untuk evaluasi kualitas pemadatan, kekakuan, dan daya dukung tanah: TERRATEST 9000 LWD
TERRATEST 9000 Light Weight Deflectometer (LWD) merupakan alat uji geoteknik modern yang dirancang untuk mengevaluasi kualitas pemadatan tanah, kekakuan lapisan, dan daya dukung tanah secara cepat, akurat, dan langsung di lokasi proyek. Alat ini banyak digunakan pada pekerjaan konstruksi jalan, earthworks (pekerjaan tanah), teknik sipil, serta proyek jalur rel kereta api sebagai bagian dari proses Quality Control (QC) dan Quality Assurance (QA).
Kesimpulan
TERRATEST 9000 Light Weight Deflectometer (LWD) merupakan solusi pengujian modern yang memungkinkan evaluasi kualitas pemadatan, kekakuan, dan daya dukung tanah dilakukan secara cepat, akurat, dan langsung di lokasi proyek. Dengan memanfaatkan teknologi load cell, geophone presisi tinggi, serta aplikasi berbasis Bluetooth, seluruh proses pengukuran dapat diselesaikan hanya dalam beberapa menit, sementara hasil seperti Dynamic Deformation Modulus (Evd) langsung ditampilkan untuk mendukung pengambilan keputusan secara real-time.
Kecepatan pengujian, kemudahan pengoperasian, serta kemampuan penyimpanan dan pelaporan data secara digital menjadikan TERRATEST 9000 LWD sebagai alat yang sangat efektif untuk mendukung Quality Control (QC) dan Quality Assurance (QA) pada berbagai proyek konstruksi. Penggunaan alat ini juga membantu mengurangi ketergantungan pada pengujian laboratorium, mempercepat proses pekerjaan, menekan biaya operasional, dan meminimalkan risiko keterlambatan proyek.
