Tabel Konversi Surface Finish Grade dan Parameter Tinggi Kekasaran Permukaan yang Direkomendasikan (1)
Standar Surface Finish GB/T 1031-68
| Grade (▽) | Ra (µm) | Rz (µm) |
|---|---|---|
| ▽1 | >40 – 80 | >160 – 320 |
| ▽2 | >20 – 40 | >80 – 160 |
| ▽3 | >10 – 20 | >40 – 80 |
| ▽4 | >5 – 10 | >20 – 40 |
| ▽5 | >2,5 – 5 | >10 – 20 |
| ▽6 | >1,25 – 2,5 | >6,3 – 10 |
| ▽7 | >0,63 – 1,25 | >3,2 – 6,3 |
| ▽8 | >0,32 – 0,63 | >1,6 – 3,2 |
| ▽9 | >0,16 – 0,32 | >0,8 – 1,6 |
| ▽10 | >0,08 – 0,16 | >0,4 – 0,8 |
| ▽11 | >0,04 – 0,08 | >0,2 – 0,4 |
| ▽12 | >0,02 – 0,04 | >0,1 – 0,2 |
| ▽13 | >0,01 – 0,02 | >0,05 – 0,1 |
| ▽14 | ≤0,01 | ≤0,05 |
Tabel Konversi Surface Finish Grade dan Parameter Tinggi Kekasaran Permukaan yang Direkomendasikan (2)
Standar Surface Roughness GB/T 1031-83
| Grade (▽) | Ra (µm) | Rz I (µm) | Rz II (µm) | Rz III (µm) |
|---|---|---|---|---|
| ▽1 | 50 | 100 | 80 | 320 |
| ▽2 | 25 | 50 | 40 | 160 |
| ▽3 | 12,5 | 25 | 20 | 80 |
| ▽4 | 6,3 | 12,5 | 10 | 40 |
| ▽5 | 3,2 | 6,3 | 5 | 20 |
| ▽6 | 1,6 | 3,2 | 2,5 | 10 |
| ▽7 | 0,8 | 1,6 | 1,25 | 6,3 |
| ▽8 | 0,4 | 0,8 | 0,63 | 3,2 |
| ▽9 | 0,2 | 0,4 | 0,32 | 1,6 |
| ▽10 | 0,10 | 0,20 | 0,16 | 0,8 |
| ▽11 | 0,05 | 0,10 | 0,08 | 0,4 |
| ▽12 | 0,025 | 0,05 | 0,04 | 0,2 |
| ▽13 | 0,012 | 0,025 | 0,02 | 0,10 |
| ▽14 | ≤0,012 | ≤0,01 | ≤0,005 | ≤0,05* |

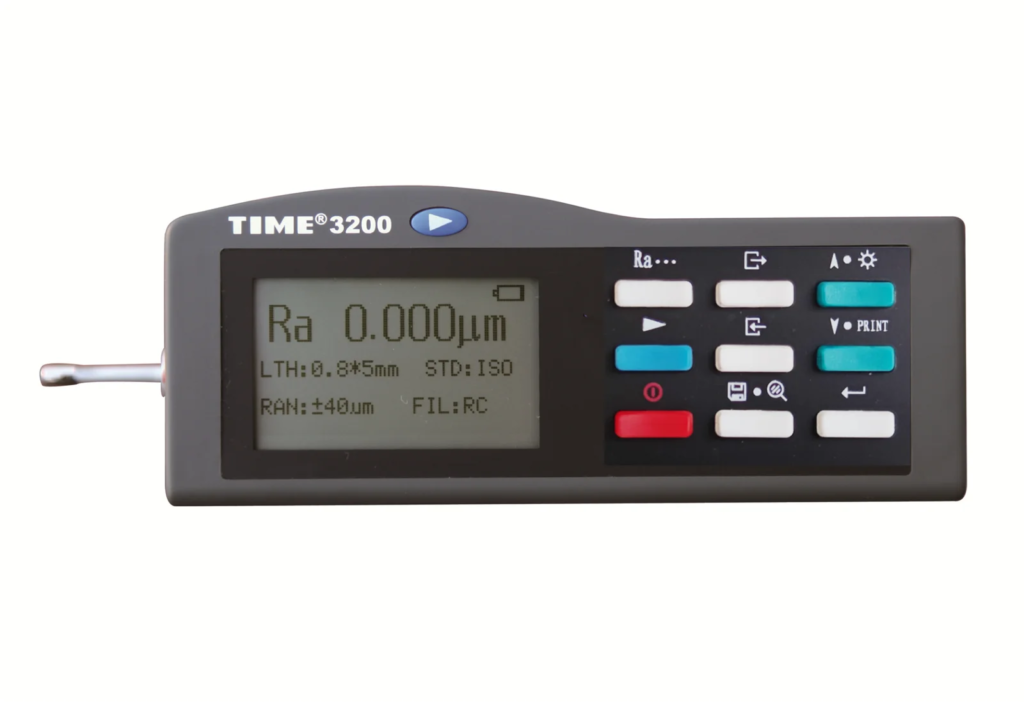

Rekomendasi alat ukur kekasaran permukaan: TIME®3200/3202
TIME®3200/3202 Surface Roughness Tester (TR200) adalah alat ukur kekasaran permukaan yang ekonomis dengan akurasi tinggi dan mendukung berbagai parameter pengukuran. Memiliki desain yang ringkas, ringan, dan portabel, alat ini dapat dipadukan dengan berbagai pickup opsional untuk menyesuaikan kebutuhan aplikasi pengukuran pada berbagai jenis permukaan. TIME®3200/3202 sangat cocok digunakan untuk pengujian kekasaran permukaan di lapangan (on-site), laboratorium, maupun proses Quality Control (QC) di industri manufaktur.
Kesimpulan
Tabel konversi Surface Finish Grade dan Surface Roughness berdasarkan standar GB/T 1031-68 dan GB/T 1031-83 memberikan acuan praktis dalam menentukan hubungan antara grade kekasaran permukaan (▽) dengan parameter Ra dan Rz. Informasi ini sangat berguna bagi teknisi, operator, dan tim Quality Control untuk memilih spesifikasi kekasaran yang sesuai dengan proses manufaktur, melakukan inspeksi menggunakan Surface Roughness Tester, serta memastikan kualitas permukaan komponen memenuhi standar yang dipersyaratkan. Dengan memahami tabel konversi ini, proses evaluasi kualitas permukaan dapat dilakukan secara lebih cepat, akurat, dan konsisten.
