Sensor Jarak Laser Dimetix untuk Pengukuran Jarak Produksi Tanah Liat Padat
Sensor Jarak Laser Dimetix merupakan solusi pengukuran presisi untuk aplikasi level measurement pada proses produksi tanah liat padat atau rammed clay. Sensor ini mampu mengukur ketinggian material secara akurat tanpa kontak langsung, bahkan pada lingkungan yang memiliki getaran kuat, debu tinggi, dan permukaan material yang beragam.
Teknologi ini digunakan dalam proses produksi dinding tanah liat padat untuk memastikan ketinggian setiap lapisan tetap sesuai standar setelah proses pemadatan.
Pengukuran Ketinggian Rammed Clay dengan Sensor Laser
Rammed clay atau teknik Pisé merupakan metode konstruksi tradisional yang telah digunakan selama ribuan tahun. Material berupa campuran tanah liat, pasir, dan kerikil dengan kondisi lembap dituangkan ke dalam bekisting secara bertahap, kemudian dipadatkan menggunakan alat pemukul pneumatik dan roller getar.
Pada proses produksi, material dituangkan dalam lapisan horizontal setebal sekitar 15 cm. Setelah dipadatkan, ketinggian lapisan perlu diperiksa untuk memastikan hasil dinding tetap seragam.
Untuk kebutuhan tersebut, Dimetix DAN-30-150 digunakan bersama external numeric display untuk mengukur ketinggian tanah liat yang telah dipadatkan.
Cara Kerja Sensor Jarak Laser Dimetix

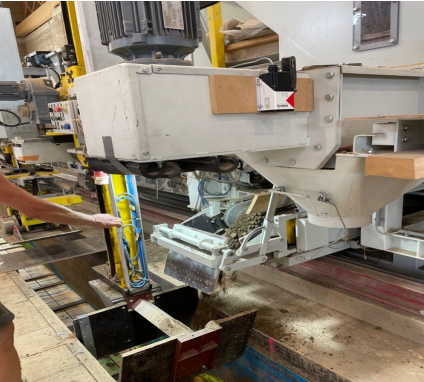

Sensor dipasang pada posisi yang memungkinkan laser diarahkan ke permukaan tanah liat. Setelah proses pemadatan dilakukan, sensor mengukur jarak antara sensor dan permukaan material.

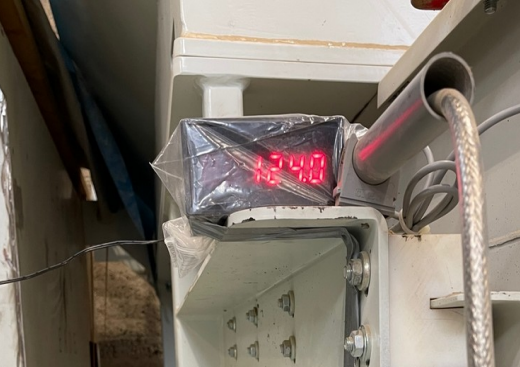

Hasil pengukuran kemudian ditampilkan langsung melalui external numeric display. Dengan demikian, operator dapat mengetahui ketinggian dinding tanpa perlu menggunakan laptop atau perangkat komputer tambahan di area produksi.
Cara ini sangat membantu pada lingkungan produksi yang berdebu, karena perangkat komputer tidak perlu ditempatkan langsung di dekat proses pemadatan.
Proses Pengukuran
- Tanah liat dituangkan ke dalam bekisting.
- Material dibuat dalam lapisan sekitar 15 cm.
- Tanah liat dipadatkan menggunakan compressed air rammers dan vibratory rollers.
- Sensor laser mengukur jarak ke permukaan material.
- Ketinggian lapisan yang telah dipadatkan dapat dibaca melalui display.
- Operator dapat melakukan pengukuran secara cepat dan presisi.
Tantangan Pengukuran Produksi Tanah Liat
Proses produksi rammed clay memiliki beberapa kondisi yang dapat menyulitkan pengukuran, yaitu:
- Getaran kuat akibat penggunaan alat pemadat pneumatik.
- Lingkungan berdebu selama proses produksi.
- Permukaan material yang berbeda-beda, karena tanah liat merupakan material alami dengan variasi warna dan karakter permukaan.
- Kebutuhan pengukuran ketinggian yang konsisten setelah proses pemadatan.
Sensor Dimetix dirancang untuk menghadapi kondisi tersebut dan memungkinkan ketinggian dinding tanah liat yang telah dipadatkan dibaca dengan akurasi milimeter.
Keunggulan Sensor Laser untuk Produksi Rammed Clay
Penggunaan sensor jarak laser memberikan beberapa keuntungan dalam proses pengukuran, antara lain:
- Pengukuran tanpa kontak dengan material.
- Akurasi hingga ±1 mm pada model tertentu.
- Laser beam terlihat sehingga pemasangan lebih mudah.
- Jangkauan hingga 100 m pada permukaan natural.
- Jangkauan hingga 500 m menggunakan reflective foil pada model tertentu.
- Rentang suhu operasi hingga -40°C hingga +60°C pada model tertentu.
- Perlindungan IP65.
- Konfigurasi mudah menggunakan software gratis.
- Pengoperasian maintenance-free.
- Dapat menggunakan external numeric display untuk pembacaan langsung.
Aplikasi Sensor Jarak Laser pada Industri Konstruksi
Selain untuk pengukuran ketinggian rammed clay, sensor jarak laser dapat digunakan pada berbagai kebutuhan pengukuran level dan posisi, seperti:
- Pengukuran ketinggian material.
- Monitoring level material.
- Pengukuran posisi material.
- Monitoring proses produksi.
- Pengukuran material konstruksi.
- Monitoring proses pemadatan.
- Pengukuran jarak tanpa kontak.
- Monitoring proses industri dengan lingkungan berdebu.
Sensor Jarak Laser Dimetix D-Series merupakan hasil pengembangan dan inovasi berkelanjutan yang mampu mengukur jarak jauh dengan presisi, keandalan, dan kecepatan tinggi, bahkan dalam kondisi yang sulit. D-Series juga dapat melakukan pengukuran pada permukaan gelap, termasuk untuk aplikasi luar ruangan dengan paparan sinar matahari. Hadir dengan desain modern terbaru, Dimetix memperluas lini D-Series dengan perangkat yang memiliki kecepatan output hingga 1 kHz, sehingga mendukung kebutuhan pengukuran jarak yang cepat dan akurat.
Keunggulan
- Jangkauan pengukuran 0 hingga 500 m
- Kecepatan pengukuran maksimum 250 Hz
- Akurasi hingga 1 mm
- Interface serial
- Output analog presisi tinggi (0,1%)
- Dua output digital yang dapat diprogram
- Input digital
- Output digital untuk indikasi kesalahan
- Interface PROFINET, EtherNet/IP, dan EtherCAT (opsional)
- Tingkat perlindungan IP65
- Rentang suhu operasi diperluas -40 hingga +60°C
Interface Sensor Jarak Laser Dimetix
Sensor Dimetix menyediakan berbagai interface untuk mendukung integrasi dengan sistem pengukuran dan kontrol industri.
| Interface | Keterangan |
|---|---|
| SSI | Komunikasi data |
| RS-422/485 | Komunikasi serial |
| RS-232 | Komunikasi serial |
| 2 Digital Outputs | Output digital |
| PROFINET | Industrial Ethernet opsional |
| EtherNet/IP | Industrial Ethernet opsional |
| EtherCAT | Industrial Ethernet opsional |
| IP65 | Perlindungan terhadap debu dan air |
Spesifikasi Sensor Dimetix D-Series
Dimetix D-Series memiliki beberapa model dengan pilihan akurasi, jarak, dan kecepatan pengukuran yang berbeda.
| Model | Akurasi | Permukaan Natural | Reflective Foil | Kecepatan Maks. | Suhu Operasi |
|---|---|---|---|---|---|
| DPE-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40–+60°C |
| DPE-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40–+60°C |
| DEN-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10–+50°C |
| DEH-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10–+60°C |
| DAE-10-050 | ±1 mm | 0,05–~50 m | ~40–50 m | 100 Hz | -40–+60°C |
| DAN-10-150 | ±1 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10–+50°C |
| DAN-30-150 | ±3 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10–+50°C |
| DBN-50-050 | ±5 mm | 0,05–~50 m | — | 10 Hz | -10–+50°C |
Kesimpulan
Sensor Jarak Laser Dimetix untuk Pengukuran Jarak Produksi Tanah Liat Padat membantu meningkatkan ketelitian pengukuran ketinggian pada proses produksi rammed clay. Penggunaan DAN-30-150 dengan external numeric display memungkinkan operator membaca ketinggian material secara langsung tanpa membutuhkan laptop di area produksi.
Kemampuan pengukuran tanpa kontak, akurasi hingga ±1 mm pada model tertentu, jangkauan hingga 500 meter menggunakan reflective foil, serta ketahanan terhadap kondisi lingkungan menjadikan Sensor Jarak Laser Dimetix sebagai solusi untuk aplikasi level measurement, monitoring material, dan proses konstruksi.
