Sensor Jarak Laser Dimetix untuk Monitoring Jembatan Jalan Raya di Vienna
Sensor Jarak Laser Dimetix merupakan solusi pengukuran presisi untuk monitoring struktur jembatan, terutama pada proyek rekonstruksi dan pemeliharaan infrastruktur. Dengan akurasi hingga ±1 mm, repeatability ±0,3 mm, serta kemampuan melakukan pengukuran secara kontinu, sensor ini membantu mendeteksi perubahan posisi atau pergeseran struktur jembatan sejak dini.
Salah satu penerapannya dilakukan pada bagian jalan tol Southeast Tangent Highway (A23) di Vienna, Austria, yang dibangun pada tahun 1970 dan mengalami proses rekonstruksi.
Monitoring Struktur Jembatan Jalan Raya
Aplica Advanced Solutions GmbH yang berbasis di Vienna memiliki keahlian dalam bidang monitoring dan membantu pelanggan dalam pemantauan jembatan, mulai dari monitoring konstruksi hingga pemeliharaan berkelanjutan.
Dalam proyek rekonstruksi A23, terdapat dua jembatan yang harus dibongkar dan dibangun kembali. Kondisi tersebut membutuhkan sistem monitoring yang mampu memastikan stabilitas jembatan selama pekerjaan berlangsung.
Tantangan semakin besar karena jalan tersebut memiliki beban lalu lintas harian sekitar 180.000 kendaraan. Oleh sebab itu, diperlukan pengukuran yang akurat untuk memantau kemungkinan pergeseran pada penyangga jembatan selama proses rekonstruksi.
Penggunaan Sensor Laser Dimetix pada Jembatan

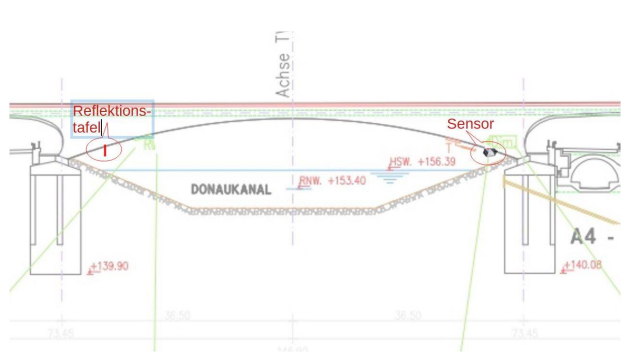

Dimetix Laser Distance Sensors ditempatkan pada posisi strategis untuk memantau stabilitas jembatan selama proses rekonstruksi.

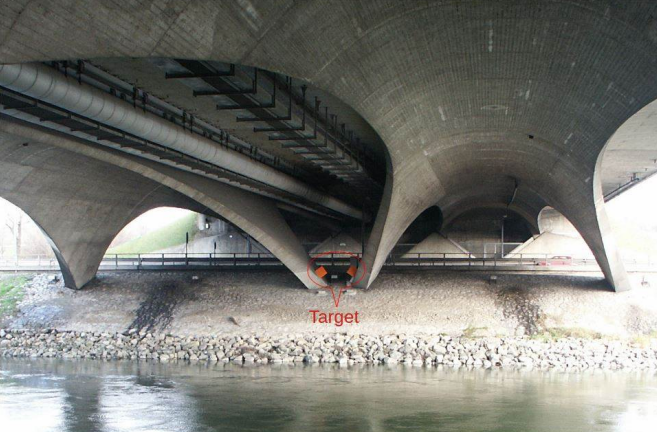

Sensor melakukan pengukuran jarak terhadap reflective plate yang digunakan sebagai target. Data jarak tersebut menjadi referensi untuk mengetahui apakah terdapat perubahan posisi pada struktur yang dipantau.
Selama proses pelepasan lapisan permukaan jalan, pengukuran dilakukan untuk memastikan kondisi jembatan tetap stabil. Kemampuan sensor dalam memberikan hasil pengukuran presisi membantu tim teknis mendeteksi perubahan atau pergeseran struktur pada tahap awal.
Prinsip Pengukuran
Sistem monitoring bekerja dengan prinsip sederhana:
- Sensor laser dipasang pada posisi yang telah ditentukan.
- Laser diarahkan ke reflective plate sebagai target.
- Sensor mengukur jarak antara sensor dan target.
- Perubahan jarak dibandingkan dengan kondisi pengukuran sebelumnya.
- Perubahan posisi dapat digunakan untuk memantau stabilitas struktur jembatan.
- Data membantu tim teknis melakukan evaluasi selama proses rekonstruksi.
Metode pengukuran tanpa kontak ini memungkinkan monitoring dilakukan tanpa harus memasang sensor secara langsung pada bagian struktur yang bergerak.
Keunggulan Sensor Jarak Laser Dimetix
Untuk kebutuhan monitoring jembatan dan struktur konstruksi, Dimetix menawarkan sejumlah keunggulan:
- Akurasi hingga ±1 mm pada model tertentu.
- Repeatability hingga ±0,3 mm.
- Pengukuran tanpa kontak.
- Laser beam terlihat sehingga pemasangan lebih mudah.
- Tidak mengalami distance drift akibat perubahan temperatur.
- Ukuran titik laser hanya sekitar 55 × 30 mm pada jarak 100 meter.
- Rentang suhu operasi hingga -40°C hingga +60°C pada model tertentu.
- Pengoperasian maintenance-free.
- Berbagai interface untuk integrasi dengan sistem monitoring.
- Perlindungan perangkat IP65.
Keunggulan tersebut membuat sensor dapat digunakan untuk aplikasi yang membutuhkan pengukuran jarak dan posisi dengan tingkat presisi tinggi.
Sensor Laser untuk Monitoring Rekonstruksi Jembatan
Pada proyek rekonstruksi jembatan, perubahan kondisi struktur dapat terjadi akibat aktivitas pembongkaran, pekerjaan konstruksi, maupun beban lalu lintas.
Dengan sensor jarak laser untuk monitoring jembatan, perubahan jarak terhadap titik referensi dapat dipantau secara lebih terukur. Penggunaan sistem pengukuran presisi membantu tim teknis memperoleh informasi mengenai kondisi struktur selama pekerjaan berlangsung.
Sensor laser juga memiliki keunggulan karena dapat ditempatkan pada jarak tertentu dari objek sehingga tidak memerlukan kontak langsung dengan struktur.
Aplikasi Sensor Laser untuk Infrastruktur
Selain monitoring jembatan jalan raya, sensor jarak laser dapat digunakan untuk berbagai kebutuhan pengukuran infrastruktur, seperti:
- Monitoring struktur jembatan.
- Monitoring deformasi jembatan.
- Pengukuran pergeseran struktur.
- Monitoring selama rekonstruksi jembatan.
- Pengukuran posisi struktur baja.
- Monitoring infrastruktur jalan.
- Pemantauan struktur bangunan.
- Pengukuran jarak tanpa kontak.
- Monitoring konstruksi secara kontinu.
- Sistem monitoring struktur dengan sensor laser.
Mengapa Memilih Sensor Jarak Laser Dimetix?
Pengukuran struktur membutuhkan sensor yang mampu memberikan data secara konsisten dalam berbagai kondisi lingkungan. Sensor Jarak Laser Dimetix menawarkan pengukuran presisi, jangkauan yang fleksibel, berbagai pilihan komunikasi, dan pengoperasian tanpa kontak.
Pada aplikasi monitoring jembatan A23 di Vienna, teknologi pengukuran laser digunakan untuk membantu memantau stabilitas struktur selama proses rekonstruksi. Dengan mengetahui perubahan jarak secara akurat, tim teknis memperoleh data yang dapat digunakan untuk mengevaluasi kondisi struktur selama pekerjaan berlangsung.
Sensor Jarak Laser Dimetix D-Series merupakan hasil pengembangan dan inovasi berkelanjutan yang mampu mengukur jarak jauh dengan presisi, keandalan, dan kecepatan tinggi, bahkan dalam kondisi yang sulit. D-Series juga dapat melakukan pengukuran pada permukaan gelap, termasuk untuk aplikasi luar ruangan dengan paparan sinar matahari. Hadir dengan desain modern terbaru, Dimetix memperluas lini D-Series dengan perangkat yang memiliki kecepatan output hingga 1 kHz, sehingga mendukung kebutuhan pengukuran jarak yang cepat dan akurat.
Keunggulan
- Jangkauan pengukuran 0 hingga 500 m
- Kecepatan pengukuran maksimum 250 Hz
- Akurasi hingga 1 mm
- Interface serial
- Output analog presisi tinggi (0,1%)
- Dua output digital yang dapat diprogram
- Input digital
- Output digital untuk indikasi kesalahan
- Interface PROFINET, EtherNet/IP, dan EtherCAT (opsional)
- Tingkat perlindungan IP65
- Rentang suhu operasi diperluas -40 hingga +60°C
Interface Dimetix D-Series
Sensor Dimetix D-Series menyediakan berbagai interface untuk memudahkan integrasi dengan sistem akuisisi data dan kontrol.
| Interface | Keterangan |
|---|---|
| SSI | Komunikasi data |
| RS-422/485 | Komunikasi serial |
| RS-232 | Komunikasi serial |
| 2 Digital Outputs | Output digital |
| PROFINET | Industrial Ethernet opsional |
| EtherNet/IP | Industrial Ethernet opsional |
| EtherCAT | Industrial Ethernet opsional |
| IP65 | Perlindungan perangkat |
Pilihan Model Sensor Jarak Laser Dimetix
Dimetix menyediakan beberapa model dengan pilihan akurasi, jangkauan, kecepatan pengukuran, dan suhu operasi yang berbeda.
| Model | Akurasi | Permukaan Natural | Reflective Foil | Kecepatan Maks. | Suhu Operasi |
|---|---|---|---|---|---|
| DPE-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40–+60°C |
| DPE-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40–+60°C |
| DEN-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10–+50°C |
| DEH-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10–+60°C |
| DAE-10-050 | ±1 mm | 0,05–~50 m | ~40–50 m | 100 Hz | -40–+60°C |
| DAN-10-150 | ±1 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10–+50°C |
| DAN-30-150 | ±3 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10–+50°C |
| DBN-50-050 | ±5 mm | 0,05–~50 m | — | 10 Hz | -10–+50°C |
Kesimpulan
Sensor Jarak Laser Dimetix untuk Monitoring Jembatan Jalan Raya di Vienna merupakan solusi pengukuran presisi untuk membantu memantau stabilitas struktur selama proses rekonstruksi maupun pemeliharaan.
Dengan akurasi hingga ±1 mm, repeatability hingga ±0,3 mm, jangkauan pengukuran hingga 500 meter menggunakan reflective foil, ukuran titik laser yang kecil, serta rentang suhu operasi hingga -40°C hingga +60°C pada model tertentu, Dimetix D-Series dapat mendukung berbagai kebutuhan monitoring jembatan, pengukuran deformasi, dan pemantauan struktur infrastruktur.
