Sensor Jarak Laser Dimetix untuk Inspeksi As Roda Depan Berpresisi Tinggi
Sensor Jarak Laser Dimetix menjadi solusi pengukuran presisi untuk inspeksi as roda depan kendaraan dalam industri otomotif. Teknologi ini dapat digunakan untuk mengukur jarak secara akurat, terutama pada pemeriksaan geometri kemudi (steering geometry). Dibandingkan metode pengukuran manual, sensor laser membantu meningkatkan akurasi, konsistensi, dan efisiensi proses inspeksi.
Pengukuran As Roda Depan yang Presisi
Dalam proses produksi kendaraan, pemeriksaan as roda depan membutuhkan hasil pengukuran yang akurat dan dapat diulang. Metode manual konvensional dapat membutuhkan waktu lebih lama dan berpotensi menghasilkan perbedaan hasil pengukuran.
Dengan Dimetix Laser Distance Sensor, pengukuran dilakukan secara presisi pada titik yang telah ditentukan. Sensor menghasilkan data jarak yang dapat digunakan untuk membantu proses quality control dan memastikan hasil inspeksi sesuai parameter yang ditetapkan.

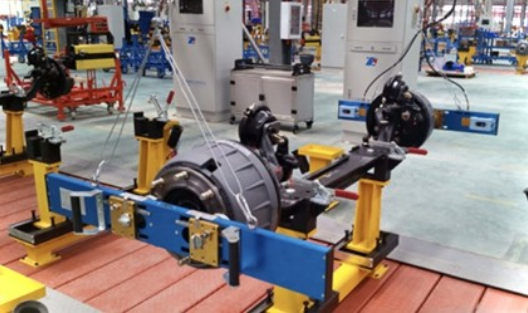

Sensor DAN-10-150 digunakan pada kedua sisi measurement plate. Masing-masing sensor mengukur jarak menuju titik tertentu pada positioning plate sehingga posisi dan hasil pengukuran dapat ditentukan secara akurat.
Cara Kerja Sistem Pengukuran
Sistem inspeksi terdiri dari dua komponen utama, yaitu measurement plate dan positioning plate.
Alur pengukurannya meliputi:
- Dua sensor Dimetix DAN-10-150 dipasang pada kedua sisi measurement plate.
- Sensor diarahkan ke titik pengukuran yang telah ditentukan pada positioning plate.
- Sensor mengukur jarak secara presisi.

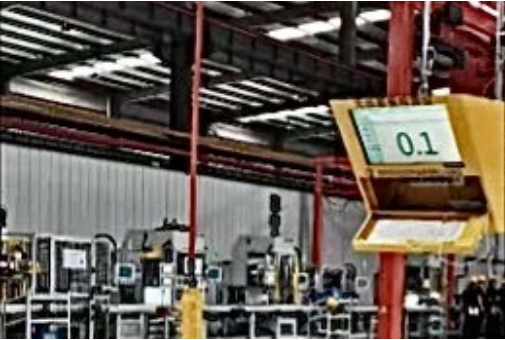

- Hasil pengukuran ditampilkan pada display.
- Data dapat diintegrasikan dengan PLC atau PC untuk pengolahan dan pengelolaan data.
Konfigurasi ini membantu menggantikan pengukuran manual dengan sistem yang lebih konsisten dan efisien untuk kebutuhan produksi otomotif.
Keunggulan Dimetix DAN-10-150
Sensor DAN-10-150 memiliki beberapa keunggulan untuk aplikasi inspeksi as roda depan:
- Akurasi ±1 mm untuk pengukuran presisi.
- Repeatability ±0,3 mm untuk hasil yang konsisten.
- Visible laser beam memudahkan alignment dan pemasangan.
- Anti-interference membantu menjaga kinerja pada lingkungan yang menantang.
- Integrasi PLC dan PC memudahkan pengolahan data pengukuran.
- Maintenance-free membantu mengurangi kebutuhan perawatan dan downtime.
- IP65 memberikan perlindungan terhadap debu dan air.
- Bobot perangkat kurang dari 500 gram.
Integrasi untuk Quality Control Otomotif
Dalam lingkungan produksi otomotif, data pengukuran perlu dikelola secara cepat dan akurat. Sensor Dimetix menyediakan antarmuka SSI, RS-422/485, RS-232, dan 2 digital outputs sebagai fitur standar.
Untuk kebutuhan Industrial Ethernet, tersedia pilihan PROFINET, EtherNet/IP, dan EtherCAT. Fleksibilitas antarmuka ini memudahkan sensor diintegrasikan dengan sistem kontrol dan otomasi produksi.
Aplikasi Sensor Laser pada Industri Otomotif
Sensor Jarak Laser Dimetix dapat mendukung berbagai kebutuhan positioning dan pengukuran presisi dalam produksi otomotif. Pada inspeksi as roda depan, teknologi ini membantu meningkatkan efisiensi pemeriksaan sekaligus menghasilkan data yang lebih konsisten.
Penggunaan sensor juga telah diterapkan pada berbagai lingkungan produksi otomotif, menunjukkan fleksibilitasnya untuk kebutuhan quality assurance dan pengukuran dalam produksi seri.
Sensor Jarak Laser Dimetix D-Series merupakan hasil pengembangan dan inovasi berkelanjutan yang mampu mengukur jarak jauh dengan presisi, keandalan, dan kecepatan tinggi, bahkan dalam kondisi yang sulit. D-Series juga dapat melakukan pengukuran pada permukaan gelap, termasuk untuk aplikasi luar ruangan dengan paparan sinar matahari. Hadir dengan desain modern terbaru, Dimetix memperluas lini D-Series dengan perangkat yang memiliki kecepatan output hingga 1 kHz, sehingga mendukung kebutuhan pengukuran jarak yang cepat dan akurat.
Keunggulan
- Jangkauan pengukuran 0 hingga 500 m
- Kecepatan pengukuran maksimum 250 Hz
- Akurasi hingga 1 mm
- Interface serial
- Output analog presisi tinggi (0,1%)
- Dua output digital yang dapat diprogram
- Input digital
- Output digital untuk indikasi kesalahan
- Interface PROFINET, EtherNet/IP, dan EtherCAT (opsional)
- Tingkat perlindungan IP65
- Rentang suhu operasi diperluas -40 hingga +60°C
Pilihan Sensor Jarak Laser Dimetix
| Model | Akurasi | Jarak Natural Surface | Reflective Foil | Max. Measuring Rate | Suhu Operasi |
|---|---|---|---|---|---|
| DPE-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40–+60°C |
| DPE-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40–+60°C |
| DEN-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10–+50°C |
| DEH-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10–+60°C |
| DAE-10-050 | ±1 mm | 0,05–~50 m | ~40–50 m | 100 Hz | -40–+60°C |
| DAN-10-150 | ±1 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10–+50°C |
| DAN-30-150 | ±3 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10–+50°C |
| DBN-50-050 | ±5 mm | 0,05–~50 m | — | 10 Hz | -10–+50°C |
Kesimpulan
Sensor Jarak Laser Dimetix untuk Inspeksi As Roda Depan Berpresisi Tinggi merupakan solusi pengukuran untuk meningkatkan akurasi dan efisiensi pemeriksaan as roda depan kendaraan. Dengan DAN-10-150, sistem dapat melakukan pengukuran jarak hingga akurasi ±1 mm dan repeatability ±0,3 mm. Dukungan visible laser beam, berbagai antarmuka industri, perlindungan IP65, serta pengoperasian bebas perawatan menjadikannya pilihan yang sesuai untuk kebutuhan pengukuran presisi dan quality control industri otomotif.
