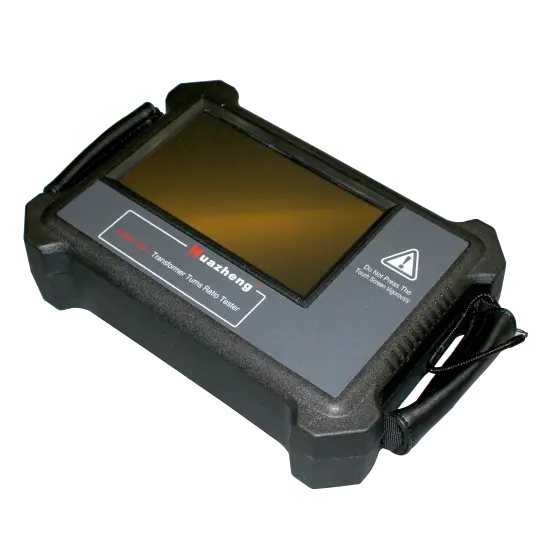

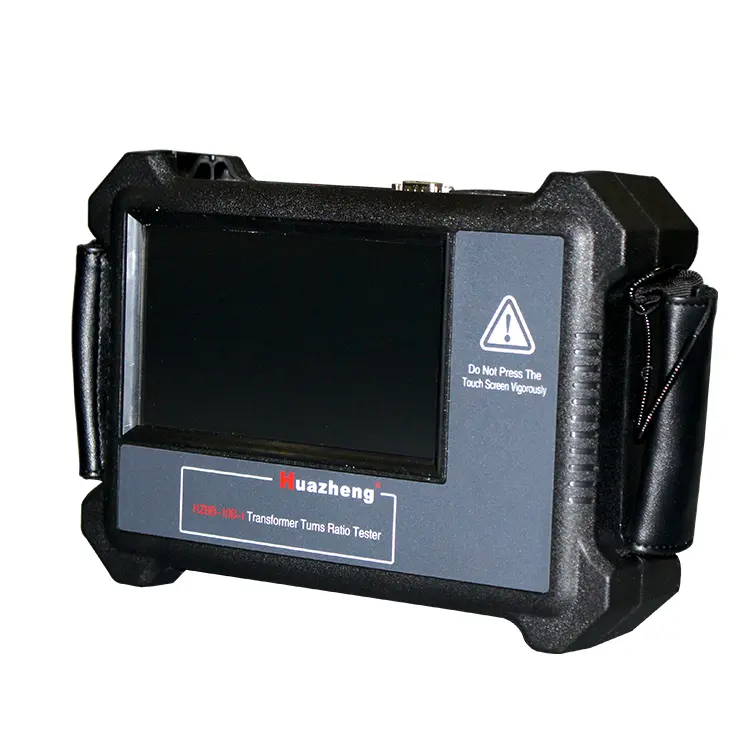

I. Fitur Utama
- Pengukuran Rasio Transformator Otomatis
Dapat mengukur rasio transformator secara otomatis untuk transformator tiga fasa maupun satu fasa, serta menghitung nilai kesalahan rasio (ratio error). - Pengukuran Kelompok Hubungan dan Polaritas
Instrumen dapat mengidentifikasi nomor kelompok hubungan dan polaritas transformator, kemudian menampilkan diagram vektor hubungan sisi sekunder secara visual. Dilengkapi fungsi self-calibration (kalibrasi mandiri) untuk membantu membedakan apakah gangguan berasal dari kabel pengujian atau instrumen. - Analisis Bentuk Gelombang dan Harmonisa
Dapat menampilkan bentuk gelombang tegangan transformator serta hubungan fasa antara sisi primer dan sekunder. Instrumen juga mampu mengukur harmonisa tegangan transformator, sehingga membantu proses analisis dan diagnosis gangguan. - Pengujian Rasio dan Polaritas CT/PT
Dilengkapi fungsi untuk menguji rasio transformasi dan polaritas Current Transformer (CT) serta Potential Transformer (PT). - Sistem Proteksi Otomatis
Memiliki sistem perlindungan otomatis yang andal dan komprehensif untuk menjaga keamanan instrumen selama menghadapi berbagai kondisi abnormal saat pengujian. - Memori Internal dan Ekspor Data
Dilengkapi memori internal 128 MB yang dapat diperluas menggunakan kartu memori hingga 4 GB untuk menyimpan seluruh hasil pengukuran. Data pengujian dapat diekspor melalui USB dan dibuka menggunakan Microsoft Excel untuk dokumentasi serta analisis lebih lanjut. - Layar Touchscreen 7 Inci
Menggunakan layar touchscreen true-color 7 inci dengan antarmuka grafis emWin GUI, sehingga pengoperasian menjadi lebih sederhana, intuitif, dan nyaman.
II. Parameter Teknis
- Model: HZBB-10B-I
- Rentang Pengujian Rasio Transformasi: 0,8–20.000
- Tegangan Pengujian: AC 12 V, 24 V, 40 V, 80 V, dan 160 V, dapat dipilih secara manual
- Akurasi Pengujian Rasio Transformasi:
- 0,8–2.000: ±0,1%
- 1.000–5.000: ±0,2%
- 5.000–20.000: ±0,3%
- Dimensi: 270 × 190 × 70 mm
- Berat: 2 kg
- Catu Daya: AC 110–220 V, 50/60 Hz
- Suhu Pengoperasian: -10°C hingga 40°C
- Kelembapan Lingkungan: 10%–85% RH
III. Hal-Hal yang Perlu Diperhatikan
- Pastikan Grounding Terhubung dengan Baik
Terminal grounding atau kabel grounding pada kabel daya harus dihubungkan ke sistem pembumian yang andal sebelum melakukan pengujian. - Masukkan Parameter Pengujian dengan Benar
Pastikan seluruh parameter pengaturan dimasukkan dengan benar sebelum pengujian. Label kelompok hubungan harus sesuai dengan transformator yang sedang diuji. Jika kelompok hubungan tidak diketahui, pilih opsi Unknown (Tidak Diketahui) agar instrumen dapat melakukan identifikasi secara otomatis. - Masukkan Rasio Nominal Transformator
Jika rasio nominal tidak dimasukkan sebelum pengujian, hasil pengukuran hanya akan menampilkan nilai rasio yang terukur dan tidak akan menampilkan nilai kesalahan rasio. - Gunakan Sumber Tegangan Pengujian yang Sesuai
Saat menggunakan output pengujian internal instrumen, jangan menggunakan transformator tegangan standar sebagai pengganti standard voltage divider eksternal. Karakteristik nonlinier transformator tegangan dapat memengaruhi akurasi pengukuran sehingga hasil pengujian menjadi kurang akurat.
V. Daftar Kelengkapan (Packing List)
No. | Item | Qty |
1 | Main engine | 1 |
2 | Red extension cord | 1 |
3 | Black extension cord | 1 |
4 | Red test line | 2 |
6 | Black test line | 2 |
7 | Yellow test line | 2 |
8 | Green test line | 2 |
9 | Power line | 1 |
10 | adapter | 1 |
