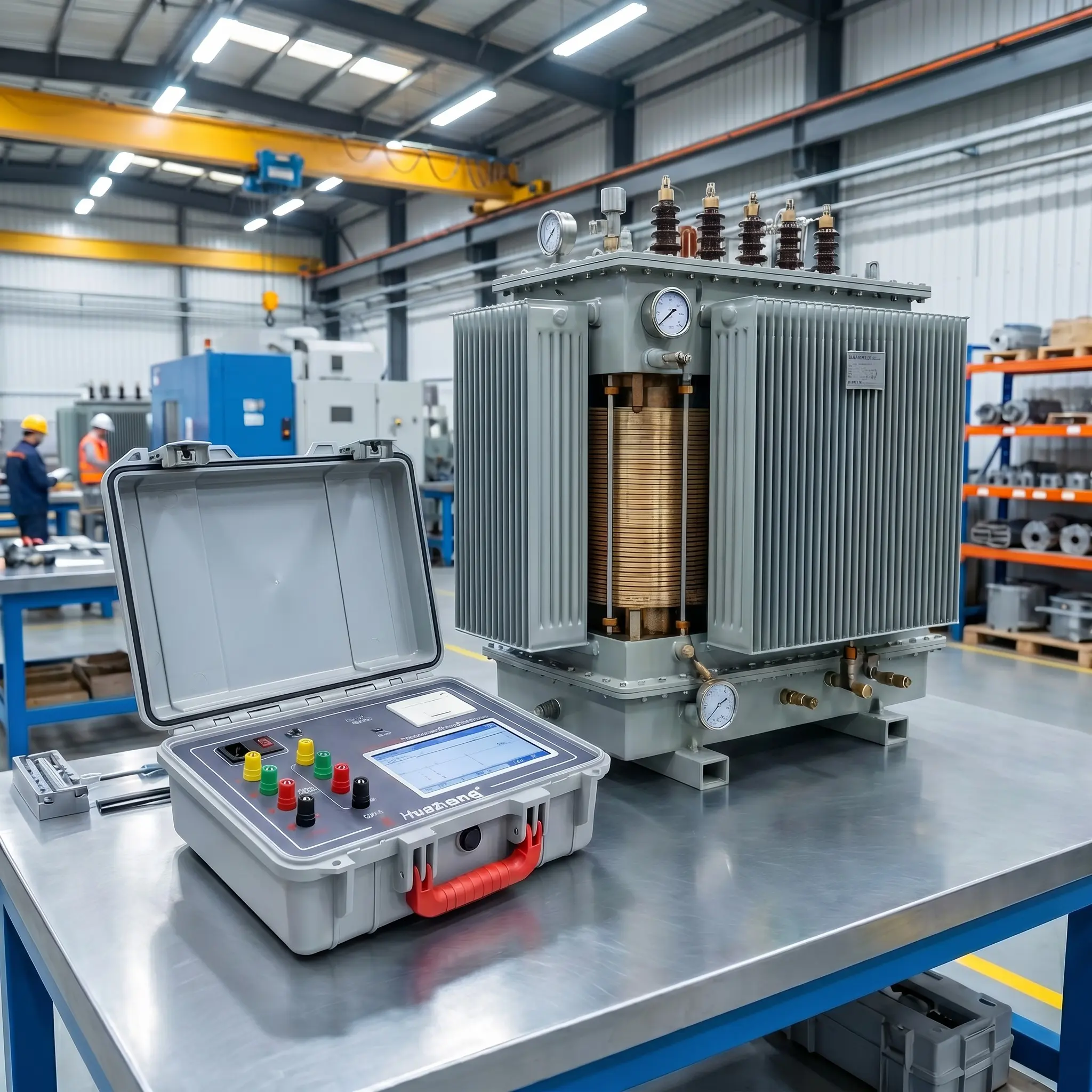

Fitur Utama
- Pengujian Rasio dan Polaritas PT
HZTTR80A mampu melakukan pengujian rasio transformasi dan polaritas Potential Transformer (PT) secara akurat. - Fungsi Blind Test
Dilengkapi fungsi blind test untuk mengukur rasio transformator dan menentukan kelompok hubungan (connection group) pada transformator tiga fasa, meskipun kelompok hubungan belum diketahui. - Mendukung Berbagai Jenis Transformator
Dapat digunakan untuk menguji berbagai jenis transformator, termasuk autotransformator, transformator tipe-Z, dan transformator phase-shifting. - Pengaturan Mode Tap Changer
Menyediakan pengaturan mode tap untuk mendukung transformator dengan posisi tap pada sisi tegangan tinggi maupun konfigurasi tegangan rendah. - Pengaturan Tap pada Sisi Tegangan Rendah
Mendukung pengujian transformator yang memiliki tap changer pada sisi tegangan rendah, sehingga cakupan aplikasinya lebih luas. - Tampilan Grafis
Dilengkapi tampilan grafis untuk menyajikan hasil pengukuran secara lebih intuitif dan memudahkan pengguna dalam membaca serta menganalisis data. - Pengukuran Tiga Fasa Secara Bersamaan
Pada pengujian transformator tiga fasa, instrumen dapat melakukan pengukuran rasio ketiga fasa secara simultan, sehingga proses pengujian menjadi lebih cepat dan efisien.

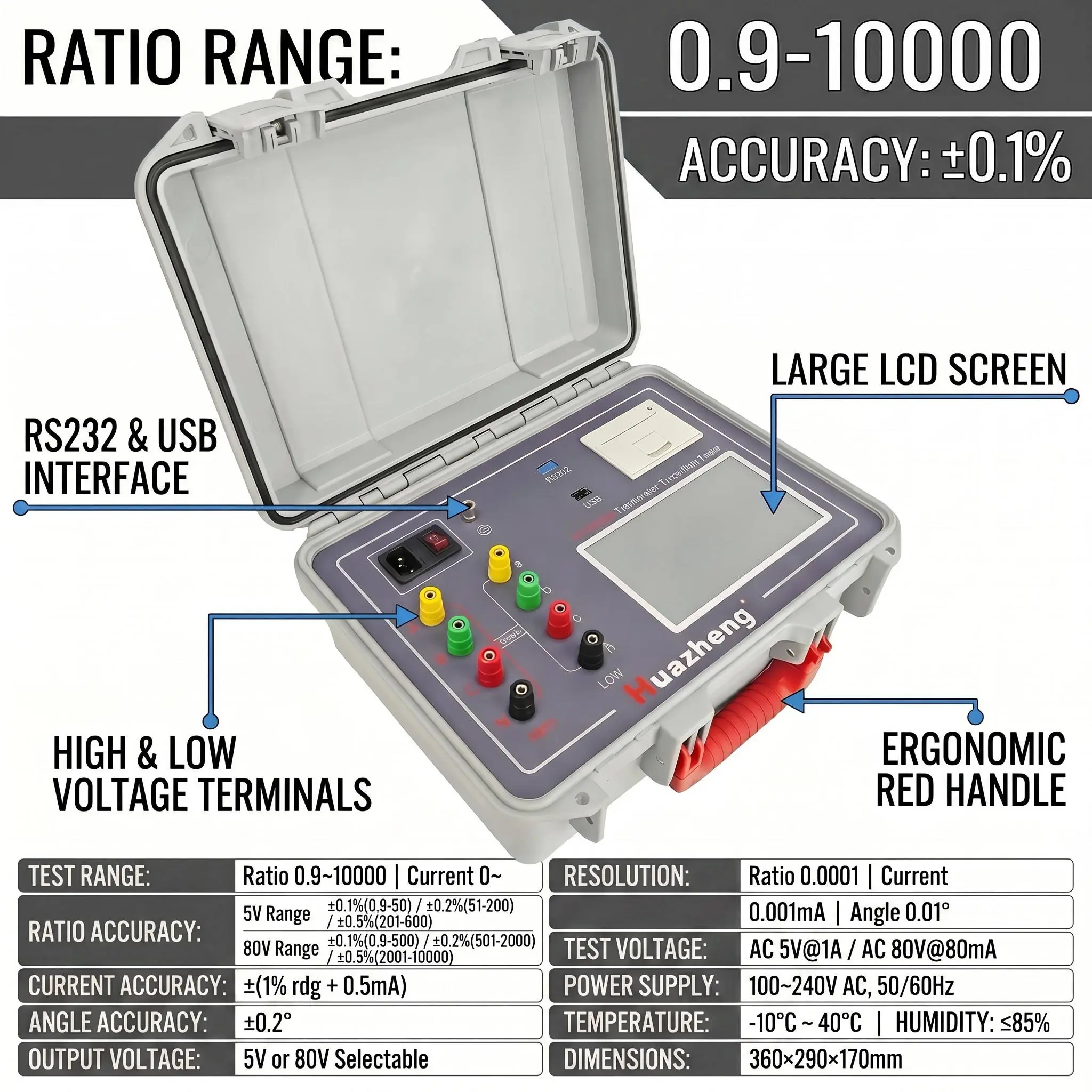

Parameter Teknis
- Rentang Pengujian:
- Rasio transformasi: 0,9–10.000
- Arus: 0–2.000 mA
- Sudut: 0–360°
- Akurasi Pengukuran Rasio:
Rentang 5 V:- 0,9–50: ±(0,1% + 2 digit)
- 51–200: ±(0,2% + 2 digit)
- 201–600: ±(0,5% + 2 digit)
Rentang 80 V:
- 0,9–500: ±(0,1% + 2 digit)
- 501–2.000: ±(0,2% + 2 digit)
- 2.001–10.000: ±(0,5% + 2 digit)
- Akurasi Pengukuran Arus: ±(1% dari pembacaan + 0,5 mA)
- Akurasi Pengukuran Sudut: ±0,2°
- Tegangan Output: Dapat dipilih 5 V atau 80 V
- Resolusi:
- Rasio: minimum 0,0001
- Arus: 0,001 mA
- Sudut: 0,01°
- Tegangan Pengujian:
- AC 5 V @ 1 A
- AC 80 V @ 80 mA
- Daya Operasional Maksimum: 50 W
- Suhu Lingkungan: -10°C hingga 40°C
- Kelembapan Relatif: ≤85% RH, tanpa kondensasi
- Dimensi:
- Unit utama: 360 × 290 × 170 mm
- Cable box: 360 × 290 × 170 mm
Deskripsi Panel
- Terminal Grounding
Sebelum melakukan pengujian, pastikan terminal grounding telah dihubungkan ke sistem pembumian dengan baik untuk mengurangi risiko sengatan listrik. - Soket dan Sakelar Daya
Merupakan port input daya untuk seluruh instrumen, digunakan untuk menghubungkan atau memutuskan catu daya pengujian. - Terminal Koneksi Sisi Tegangan Tinggi
Terdapat terminal pengujian berwarna kuning, hijau, merah, dan hitam yang masing-masing digunakan untuk menghubungkan fasa A, B, C, dan N pada sisi tegangan tinggi transformator yang diuji. - Terminal Koneksi Sisi Tegangan Rendah
Terdapat terminal pengujian berwarna kuning, hijau, merah, dan hitam untuk menghubungkan fasa a, b, c, dan n pada sisi tegangan rendah transformator. - Terminal Sisi Tegangan Tinggi
Terminal berwarna kuning, hijau, dan merah digunakan untuk menghubungkan fasa A, B, dan C pada sisi tegangan tinggi transformator yang diuji. - Terminal Sisi Tegangan Rendah
Terminal berwarna kuning, hijau, dan merah digunakan untuk menghubungkan fasa a, b, dan c pada sisi tegangan rendah transformator yang diuji. - Antarmuka Komunikasi RS232
Digunakan untuk menghubungkan instrumen dengan komputer untuk kebutuhan komunikasi dan transfer data. - Printer
Digunakan untuk mencetak hasil pengujian secara langsung. - Port USB
Digunakan untuk menghubungkan USB flash drive guna mengekspor dan menyimpan data hasil pengujian. - Layar Display
Menggunakan LCD warna touchscreen HD 7 inci dengan lampu latar yang dapat disesuaikan. Layar menampilkan menu pengoperasian dan hasil pengujian secara jelas.
Packing List
No. | Item | Qty |
1 | Host machine | 1 |
2 | Test line | 1 |
3 | Source line | 1 |
4 | Operation manual | 1 |
5 | Synge syndrome | 1 |
6 | Insurance tube | 2 |
7 | Printing paper | 1 |
8 | Packing list | 1 |
9 | Ground line | 1 |
10 | Crosstalk wire | 1 |
