I. Fitur Fungsional Utama
- Pengujian Rasio dan Polaritas PT
Mampu mengukur rasio transformasi dan polaritas Potential Transformer (PT) secara akurat. - Fungsi Blind Test
Dilengkapi fungsi Blind Test yang memungkinkan pengukuran rasio dan kelompok hubungan (connection group) transformator tiga fasa secara akurat, meskipun kelompok hubungan belum diketahui sebelumnya. - Kompatibilitas Berbagai Jenis Transformator
Dapat digunakan untuk menguji berbagai jenis transformator, termasuk autotransformator, transformator tipe-Z (Z-type), dan transformator phase-shifting. - Pengaturan Mode Tap
Menyediakan pengaturan posisi tap pada sisi tegangan tinggi (HV) dan tegangan rendah (LV) untuk mengakomodasi berbagai konfigurasi transformator dengan tap changer. - Pengaturan Tap Sisi Tegangan Rendah
Mendukung pengujian transformator yang memiliki tap changer pada sisi tegangan rendah, sehingga lebih fleksibel untuk berbagai konfigurasi belitan. - Tampilan Grafis
Dilengkapi antarmuka grafis yang memberikan tampilan hasil pengukuran secara lebih intuitif dan mudah dipahami. - Pengujian Tiga Fasa Secara Simultan
Mampu mengukur rasio tiga fasa secara bersamaan pada transformator tiga fasa, sehingga mempercepat proses pengujian dan meningkatkan efisiensi kerja.

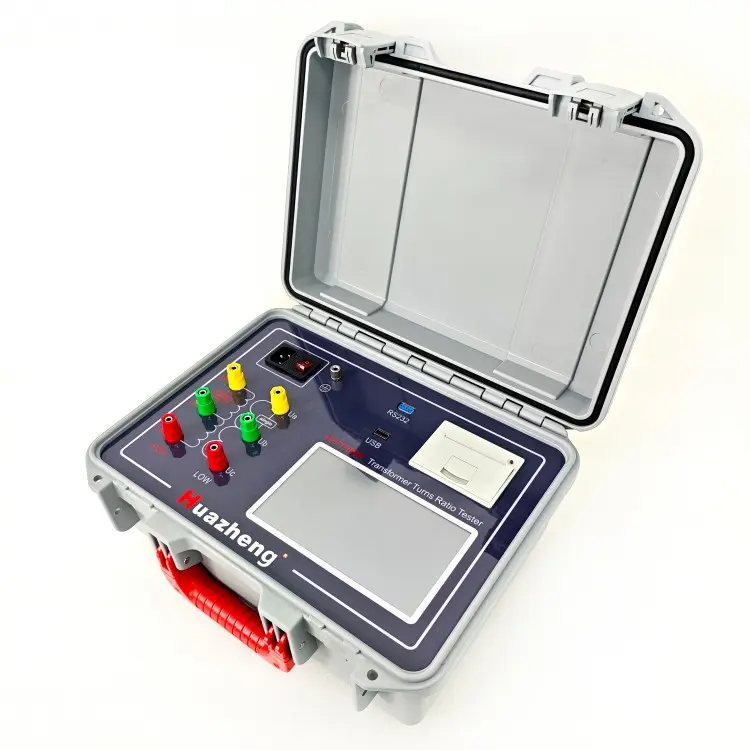

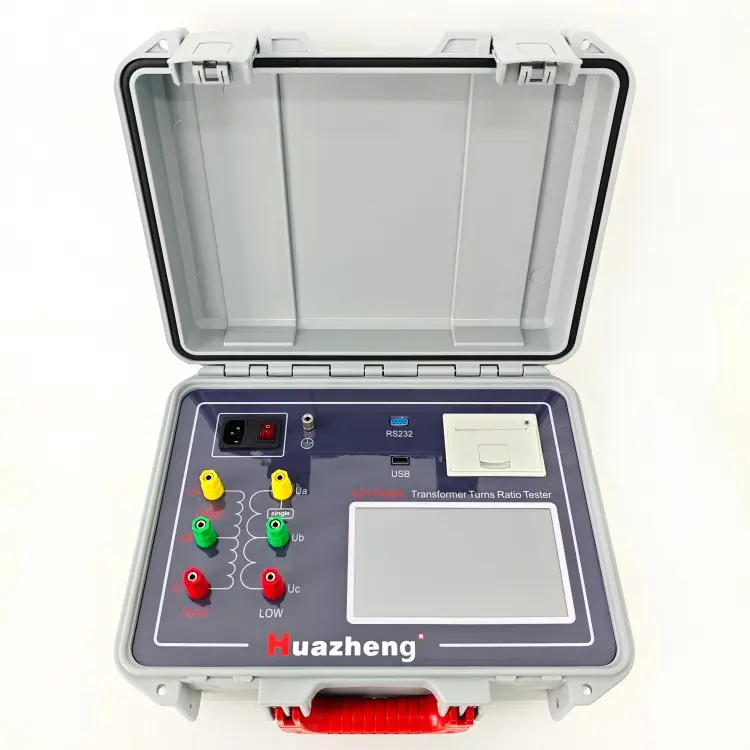

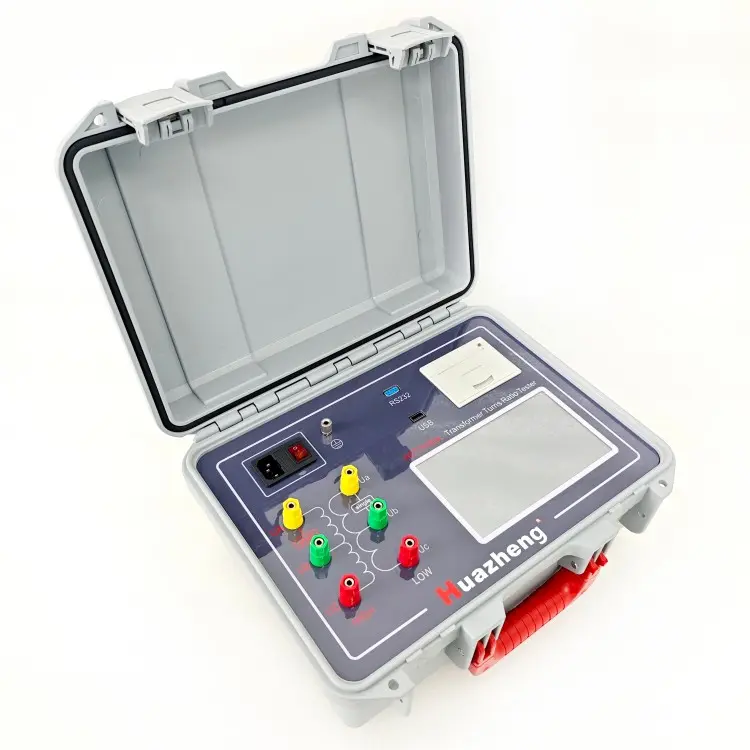

II. Deskripsi Panel Instrumen
- Terminal Grounding
Sebelum melakukan pengujian, hubungkan terminal grounding ke sistem pembumian dengan aman untuk mengurangi risiko sengatan listrik. - Soket dan Sakelar Daya
Soket daya merupakan port input listrik untuk seluruh instrumen, sedangkan sakelar digunakan untuk menghubungkan atau memutuskan catu daya pengujian. - Terminal Sisi Tegangan Tinggi (HV)
Terminal berwarna kuning, hijau, dan merah digunakan untuk menghubungkan fase A, B, dan C pada sisi tegangan tinggi transformator yang diuji. - Terminal Sisi Tegangan Rendah (LV)
Terminal berwarna kuning, hijau, dan merah digunakan untuk menghubungkan fase a, b, dan c pada sisi tegangan rendah transformator yang diuji. - Antarmuka Komunikasi RS232
Digunakan untuk menghubungkan instrumen dengan komputer untuk komunikasi dan transfer data. - Printer
Digunakan untuk mencetak hasil pengujian secara langsung. - Port USB
Digunakan untuk menghubungkan flash drive USB dan mengekspor data hasil pengujian. - Layar Display
Menggunakan layar LCD touchscreen warna 7 inci beresolusi tinggi dengan lampu latar yang dapat disesuaikan. Layar digunakan untuk menampilkan menu pengoperasian dan hasil pengukuran secara jelas.

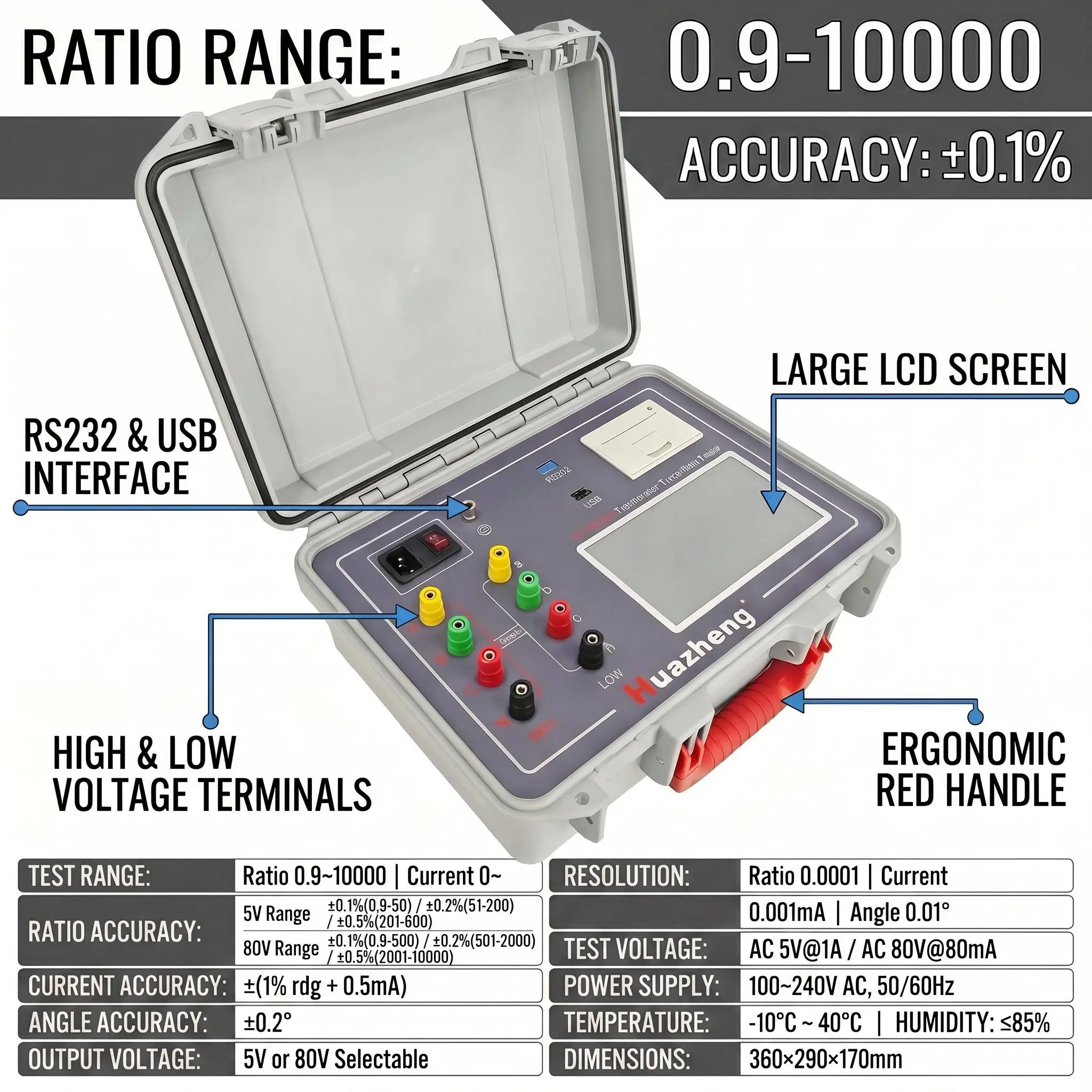

III. Parameter Teknis
- Rentang Pengujian:
Rasio Transformasi: 0,9–10.000
Arus Eksitasi: 0–2.000 mA
Sudut Fasa: 0–360° - Akurasi Rasio Transformasi:
Rentang 5 V:- 0,9–50: ±(0,1% + 2 digit)
- 51–200: ±(0,2% + 2 digit)
- 201–600: ±(0,5% + 2 digit)
Rentang 80 V:
- 0,9–500: ±(0,1% + 2 digit)
- 501–2.000: ±(0,2% + 2 digit)
- 2.001–10.000: ±(0,5% + 2 digit)
- Akurasi Arus: ±(1% dari pembacaan + 0,5 mA)
- Akurasi Sudut: ±0,2°
- Tegangan Output: 5 V atau 80 V, dapat dipilih
- Resolusi:
Rasio: minimum 0,0001
Arus: 0,001 mA
Sudut: 0,01° - Tegangan Pengujian: AC 5 V @ 1 A; AC 80 V @ 80 mA
- Catu Daya Operasional: AC 220 V, 50/60 Hz
- Rentang Tegangan Input: 100–240 V
- Suhu Lingkungan: -10°C hingga 40°C
- Kelembapan Relatif: ≤85% RH, tanpa kondensasi
- Dimensi Unit Utama: 360 × 290 × 170 mm
- Dimensi Box Kabel: 360 × 290 × 170 mm
IV. Daftar Kelengkapan
- Unit Utama (Host) – 1 unit
- Kabel Pengujian (Test Cables) – 1 set
- Kabel Daya (Power Cord) – 1 buah
- Buku Panduan Pengoperasian (Operation Manual) – 1 buah
- Sertifikat Kesesuaian (Certificate of Conformity) – 1 buah
- Sekring (Fuse) – 2 buah
- Kertas Printer (Printing Paper) – 1 buah
- Daftar Kemasan (Packing List) – 1 buah
- Kabel Grounding (Ground Wire) – 1 buah
- Kabel Serial (Serial Cable) – 1 buah
