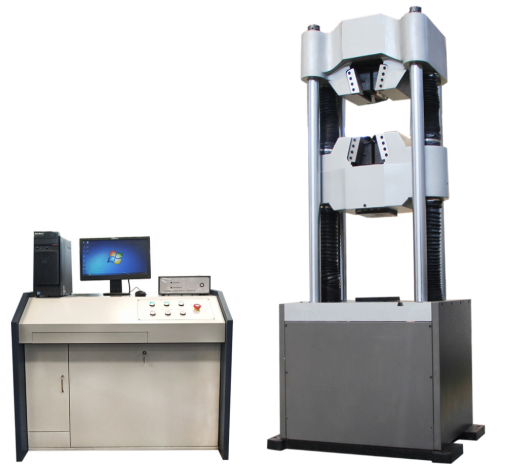

WAW-1000E Microcomputer Control Electro-Hydraulic Servo Universal Testing Machine
WAW-1000E Microcomputer Control Electro-Hydraulic Servo Universal Testing Machine adalah mesin uji universal hidrolik servo berkapasitas 1000 kN yang dirancang untuk melakukan pengujian tarik, tekan, lentur, dan geser pada berbagai jenis material logam maupun non-logam. Dilengkapi teknologi electro-hydraulic servo dan sistem kontrol komputer closed-loop, mesin ini memberikan hasil pengujian yang akurat, stabil, dan otomatis sesuai kebutuhan laboratorium modern.
Dengan akurasi kelas 0,5, sistem penjepit hidrolik otomatis, serta kontrol tegangan, regangan, dan perpindahan, WAW-1000E menjadi solusi ideal untuk Quality Control (QC), penelitian material, hingga pengujian sesuai standar internasional.
Fitur Utama
- Kapasitas pengujian hingga 1000 kN.
- Sistem Electro-Hydraulic Servo Closed-Loop Control.
- Akurasi pengukuran gaya Kelas 0,5.
- Mendukung uji tarik, tekan, lentur, dan geser.
- Hydraulic automatic clamping untuk penjepitan spesimen yang stabil.
- Kontrol otomatis untuk gaya, tegangan, regangan, dan perpindahan.
- Software komputer untuk analisis data dan pembuatan laporan pengujian.
- Struktur rangka kokoh dengan performa tinggi untuk penggunaan laboratorium dan industri.
Aplikasi
WAW-1000E banyak digunakan untuk:
- Pengujian tarik logam
- Pengujian tekan material
- Pengujian lentur (Bending Test)
- Pengujian geser (Shear Test)
- Industri baja dan logam
- Industri konstruksi
- Pabrik manufaktur
- Laboratorium Quality Control (QC)
- Laboratorium penelitian material (R&D)
- Universitas dan lembaga pengujian
Kondisi Operasi
- Suhu kerja: 10–35°C
- Kelembapan relatif: ≤80%
- Catu daya: 380 V, 3 fasa, 4 kabel, 50 Hz
- Dipasang pada pondasi yang kokoh dan rata (level 0,2/1000).
- Bebas dari getaran, debu berlebih, media korosif, dan gangguan elektromagnetik.
- Area bebas minimal 0,7 meter di sekeliling mesin untuk pengoperasian yang aman.
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|---|
| Kapasitas Maksimum | 1000 kN |
| Kelas Akurasi | 0,5 |
| Akurasi Gaya Uji | ±0,5% |
| Rentang Pengukuran Gaya | 1% – 100% kapasitas maksimum |
| Kontrol Tegangan | 2 – 60 N/mm²/s |
| Kontrol Regangan | 0,00025 – 0,0025 /s |
| Kontrol Perpindahan | 0,5 – 50 mm/menit |
| Sistem Penjepit | Hidrolik otomatis |
| Diameter Spesimen Bulat | Ø8 – Ø45 mm |
| Ketebalan Spesimen Datar | 0 – 40 mm |
| Lebar Spesimen Datar | Maks. 100 mm |
| Ruang Uji Tarik Maksimum | 700 mm |
| Ruang Uji Tekan Maksimum | 700 mm |
| Jarak Bersih Antar Kolom | 580 mm |
| Ukuran Plat Tekan | 202 × 202 mm |
| Jarak Tumpuan Uji Lentur | 400 mm |
| Lebar Tumpuan Lentur | 140 mm |
| Derajat Lentur Maksimum | 100 mm |
| Stroke Maksimum Piston | 200 mm |
| Kecepatan Maksimum Piston | ±80 mm/menit |
| Kecepatan Pengaturan Ruang Uji | ±150 mm/menit |
| Daya Motor | 2,5 kW |
| Dimensi Rangka Utama | 1120 × 730 × 2435 mm |
| Dimensi Kabinet Kontrol | 850 × 1200 × 1400 mm |
| Berat Mesin | 3500 kg |
| Catu Daya | 380 V, 3 Fasa, 50 Hz |
