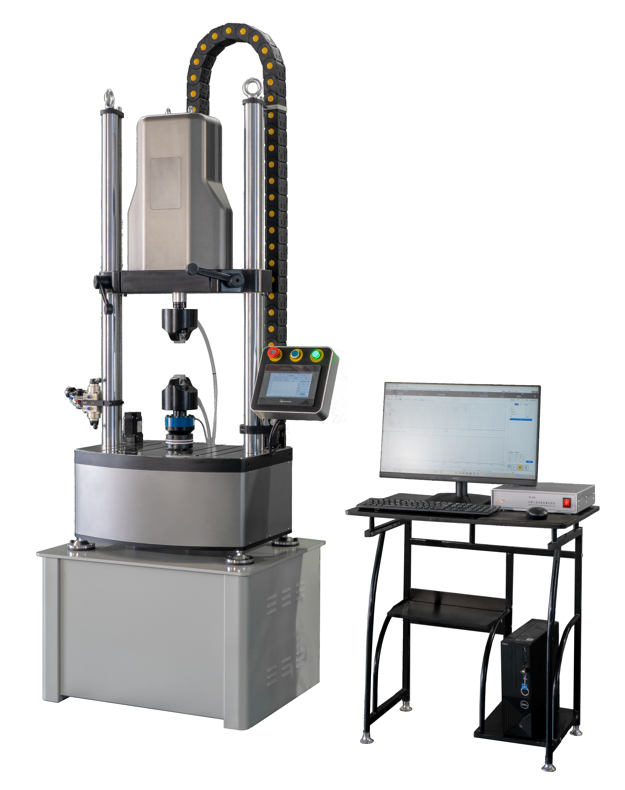

PWS Series Dynamic Testing Machine – Mesin Uji Dinamis
PWS Series Dynamic Testing Machine merupakan peralatan pengujian dinamis yang ideal untuk aplikasi di bidang dirgantara, penerbangan, transportasi, metalurgi, lembaga penelitian, perguruan tinggi, dan universitas. Mesin ini dirancang dengan sistem pembebanan aksial satu sumbu serta aktuator yang dipasang pada bagian atas untuk menghasilkan pengujian yang stabil dan presisi.
Fitur Utama:
- Sistem pembebanan aksial satu sumbu dengan aktuator bagian atas.
- Struktur rangka dengan kekakuan tinggi untuk meningkatkan stabilitas pengujian.
- Sistem alarm keselamatan lengkap untuk mendukung proses pengujian otomatis tanpa pengawasan.
- Perlindungan perangkat lunak dengan pengaturan batas atas dan bawah beban serta perpindahan; mesin akan berhenti otomatis saat batas terlampaui.
- Perlindungan perangkat keras seperti proteksi kehilangan fase motor, arus berlebih, tombol berhenti darurat, dan alarm otomatis.
- Sistem pengukuran elektronik tanpa potensiometer untuk meningkatkan keandalan, kemudahan perawatan, dan penggantian komponen.
- Dilengkapi perangkat CPLD programmable berkecepatan tinggi untuk pemrosesan data secara real-time.
Aplikasi TIME PWS-10Z Electric Dynamic Testing Machine
- Pengujian kelelahan material (Fatigue Testing)
- Pengujian kekuatan dinamis material
- Pengujian tarik dan tekan secara siklik
- Analisis umur pakai dan ketahanan material terhadap beban berulang
- Pengujian logam seperti baja, aluminium, dan paduan material lainnya
- Pengujian komponen mekanik (baut, pegas, poros, dan sambungan)
- Penelitian dan pengembangan material (R&D)
- Kontrol kualitas produk industri (Quality Control)
- Pengujian material untuk industri otomotif
- Pengujian komponen mesin dan struktur teknik
- Laboratorium pengujian material dan mekanik
- Penelitian akademik bidang teknik mesin dan ilmu material

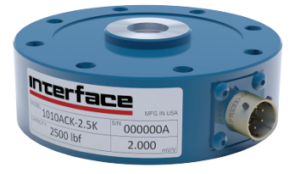

Load Cell (Sel Beban)
- Interface fatigue load cell untuk pengujian beban dinamis dan kelelahan material.
- Kapasitas pengukuran maksimum: 12,5 kN dengan kemampuan overload hingga 150%.
- Terintegrasi dengan sistem kontrol, kesalahan indikasi pengukuran ≤ ±1%.
- Memiliki rentang pengukuran luas, akurasi tinggi, zero drift hanya 0,025%, serta repeatability 0,05%FS.
- Memiliki ketahanan yang baik terhadap gaya lateral, struktur kaku, serta perlindungan overload aman hingga ±120%FS.
Sistem Kontrol dan Perangkat Lunak
Sistem kontrol menggunakan full digital servo controller yang dikembangkan oleh perusahaan, dengan konfigurasi utama:
- Modul kontrol inti yang mendukung sistem multi-channel closed loop control untuk pengendalian pengujian secara presisi.
- Unit pengkondisi sinyal dengan tiga sensor utama, yaitu:
- Sensor gaya (Force Sensor)
- Sensor perpindahan (Displacement Sensor)
- Sensor deformasi (Deformation Sensor)

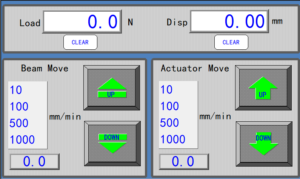

- Sistem perangkat lunak kontrol pengujian dengan tampilan yang intuitif, mudah digunakan, serta mampu menampilkan dan menganalisis data pengujian secara jelas.
Cocok digunakan untuk mesin uji fatigue/dynamic testing dalam pengujian kekuatan, ketahanan lelah, dan karakteristik mekanik berbagai material dengan hasil pengukuran yang stabil dan akurat.
Spesifikasi PWS-10Z Mesin Uji Dinamis
| Parameter | Spesifikasi |
|---|---|
| Model | PWS-10Z |
| Kapasitas Statis | ±7 kN |
| Kapasitas Dinamis | ±10 kN |
| Rentang Gaya Uji | 2%–100% FS |
| Akurasi Gaya Statis | ≤±0,5% |
| Akurasi Gaya Dinamis | ≤±1% |
| Panjang Stroke | ≥60 mm |
| Akurasi Perpindahan | ≤±0,5% FS |
| Frekuensi Pengujian | 0,01–100 Hz |
| Ruang Uji Vertikal | 800 mm (dapat disesuaikan secara elektrik) |
| Jarak Antar Kolom | 500 mm |
| Bentuk Gelombang Pengujian | Sinusoidal, persegi, segitiga, gigi gergaji, dan kosinus |
| Ketebalan Sampel Datar | 0–7 mm |
| Diameter Sampel Bulat | Φ2–Φ9 mm |
| Catu Daya | AC 220V, 50Hz, 2 kW |
