Alat Uji Tribologi Multifungsi untuk Pengujian Gesekan dan Keausan Material

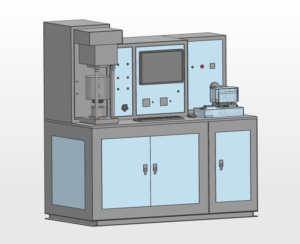

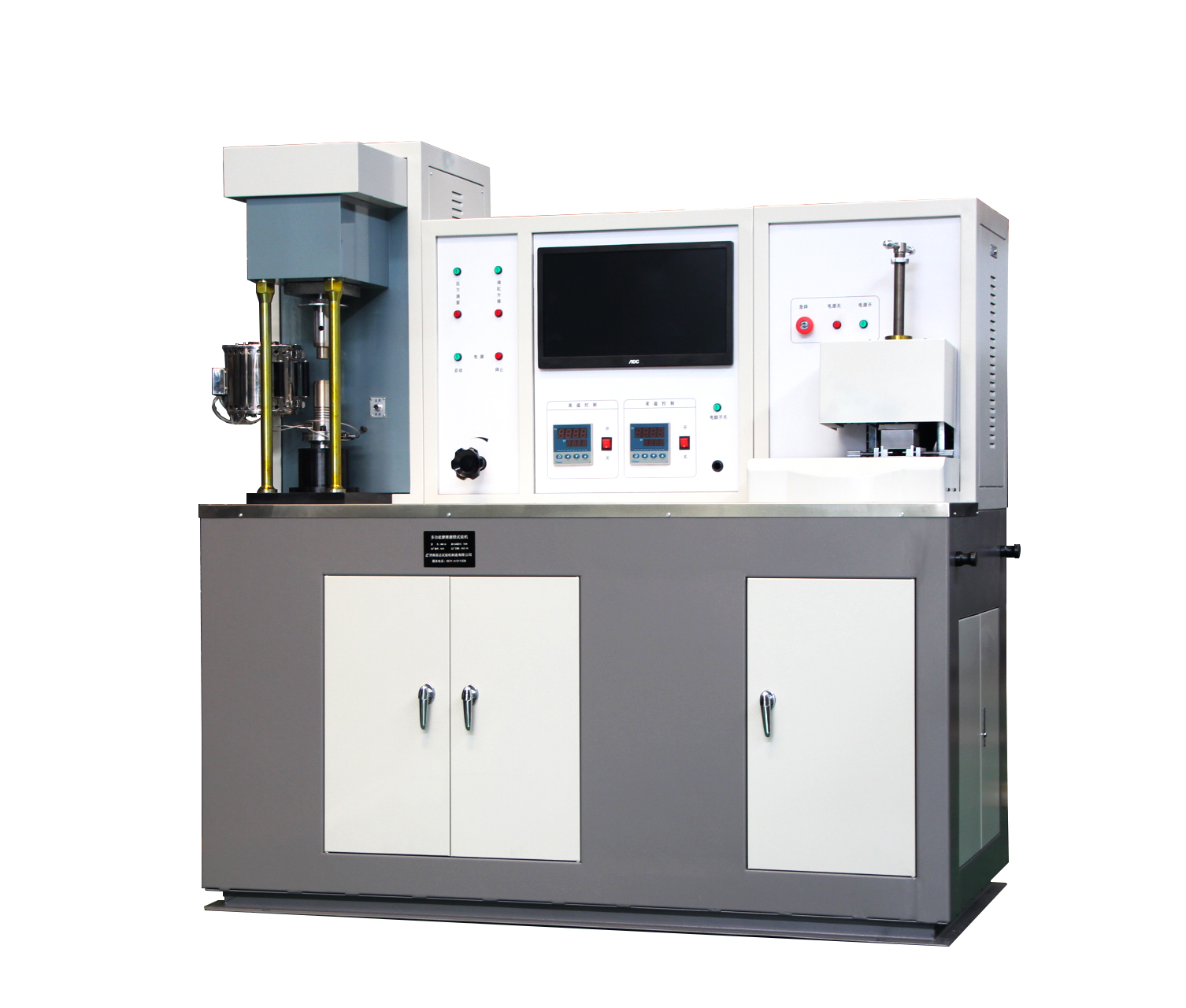

TIME DWM-3G Multi-functional Tribometer adalah alat uji tribologi multifungsi yang dirancang untuk mengevaluasi karakteristik gesekan, keausan, dan pelumasan berbagai material. Modul putar berbasis sliding friction memungkinkan pengujian plastik teknik, powder metallurgy, bantalan paduan (alloy bearings), serta material teknik lainnya pada berbagai kondisi operasi.
Tribometer ini mendukung pengujian pada suhu ruang hingga 800°C, baik dalam kondisi tanpa pelumas (dry friction) maupun dengan pelumas (lubricated). Sistem mampu mensimulasikan perubahan beban, kecepatan, waktu pengujian, material pasangan gesek, kekasaran permukaan, dan kekerasan, sekaligus mengukur koefisien gesek serta kenaikan temperatur material secara akurat. Cocok digunakan untuk Quality Control (QC), penelitian material, dan pengembangan produk di laboratorium maupun industri.
Modul gerak bolak-balik (reciprocating module) menggunakan struktur pembebanan tuas (lever loading) yang dirancang khusus untuk pengujian gesekan bolak-balik (reciprocating friction test). Metode pembebanan ini juga digunakan oleh berbagai merek internasional seperti FLEX, PCS, dan PLINT, sehingga memberikan hasil pengujian yang stabil dan andal.
Platform kerja dilengkapi dengan motor servo yang menggerakkan meja uji pada rel presisi tinggi, memungkinkan pergerakan lateral yang halus untuk memastikan spesimen bergerak secara linier bolak-balik selama proses pengujian. Modul ini memiliki jarak gerak bolak-balik maksimum 40 mm, dengan kecepatan gerak yang dapat diatur sesuai kebutuhan pengujian.
Fixture pada mesin ini menggunakan penjepit spesimen (sample chuck) yang terhubung dengan sensor gaya gesek tipe S (S-Type Friction Force Sensor) untuk mengukur gaya gesek secara real-time. Data hasil pengujian akan ditampilkan langsung pada perangkat lunak komputer, sehingga memudahkan proses pemantauan dan analisis. Mesin ini juga mendukung pengaturan digital penuh untuk gaya pembebanan, jarak gerak bolak-balik, dan kecepatan pengujian sehingga mampu memenuhi berbagai kebutuhan pengujian tribologi.
Seluruh sistem penggerak menggunakan motor servo AC Panasonic yang menawarkan rentang kecepatan luas, torsi tinggi pada putaran rendah, serta tingkat kebisingan yang rendah. Parameter seperti gaya uji, gaya gesek, waktu pengujian, dan putaran spindle dipantau secara otomatis. Apabila salah satu parameter melebihi batas yang ditentukan, sistem akan mengaktifkan alarm dan menghentikan spindle secara otomatis. Seluruh data pengujian ditampilkan dalam bentuk kurva suhu, gaya gesek, koefisien gesek, dan gaya uji terhadap waktu pada layar digital maupun komputer untuk mempermudah analisis hasil pengujian.
Fitur Utama
- Tribometer multifungsi untuk pengujian gesekan (friction), keausan (wear), dan pelumasan (lubrication).
- Mendukung modul putar (rotary) dan modul gerak bolak-balik (reciprocating) dalam satu sistem.
- Rentang suhu pengujian dari suhu ruang hingga 800°C.
- Mendukung pengujian dry friction maupun lubricated friction.
- Pengaturan digital untuk beban, kecepatan, jarak gerak, dan waktu pengujian.
- Mengukur koefisien gesek, gaya gesek, dan kenaikan temperatur material secara real-time.
- Menggunakan motor servo Panasonic dengan torsi tinggi, kecepatan stabil, dan tingkat kebisingan rendah.
- Sensor gaya gesek tipe S-Type Load Cell untuk hasil pengukuran yang akurat.
- Menampilkan kurva pengujian secara real-time melalui perangkat lunak komputer.
- Sistem proteksi otomatis dengan alarm saat parameter melebihi batas yang ditentukan.
Aplikasi
TIME DWM-3G Multi-functional Tribometer banyak digunakan untuk:
- Pengujian karakteristik gesekan dan keausan material.
- Pengujian engineering plastics.
- Pengujian powder metallurgy.
- Pengujian alloy bearing dan bantalan logam.
- Pengujian material dengan atau tanpa pelumas.
- Penelitian dan pengembangan (R&D) material.
- Laboratorium Quality Control (QC).
- Industri otomotif.
- Industri manufaktur komponen mekanik.
- Perguruan tinggi dan lembaga penelitian tribologi.
Spesifikasi dan Parameter Teknis
Parameter Teknis Modul Gesek Putar (Rotary Friction Module)
| Parameter | Spesifikasi |
|---|---|
| Rentang Gaya Uji | 60 – 3000 N |
| Akurasi Gaya Uji | ±1% |
| Gaya Gesek Maksimum | 500 N |
| Akurasi Gaya Gesek | ±1% |
| Rentang Pengukuran Torsi Gesek | 0 – 7,5 Nm |
| Tampilan Torsi | Otomatis ditampilkan dan direkam |
| Rentang Kecepatan Spindle | 1 – 3000 rpm |
| Akurasi Kecepatan | ±1 rpm |
| Sistem Penggerak | Motor Servo Panasonic dengan pengaturan kecepatan tanpa batas (infinitely variable) |
| Rentang Suhu Pengujian | Suhu ruang hingga 800°C |
| Akurasi Kontrol Suhu | ±2°C |
| Media Pengujian | Udara, oli, air, lumpur, abrasif, dan media lainnya |
| Tangki Pengujian | Tangki lumpur berbahan stainless steel untuk simulasi keausan abrasif dan media korosif ringan |
| Pengaturan Waktu | 1 detik – 9999 menit |
| Jenis Pasangan Gesek | Pin-on-Disk, End Face, Ball-on-Disk |
Parameter Teknis Modul Gesek Bolak-Balik (Reciprocating Friction Module)
| Parameter | Spesifikasi |
|---|---|
| Rentang Gaya Uji | 5 – 60 N |
| Akurasi Gaya Uji | ±1% |
| Rentang Pengukuran Gaya Gesek | 50 N |
| Akurasi Gaya Gesek | ±1% |
| Jenis Pasangan Gesek | O-Ring – Plat Logam (Reciprocating Friction) |
| Metode Pembebanan | Pembebanan menggunakan beban (Weight Loading) |
| Amplitudo Gerak Bolak-Balik | 10 mm / 15 mm / 20 mm (dapat diatur) |
| Stroke Maksimum | 40 mm |
| Frekuensi Pengujian | 0,1 – 5 Hz (dapat diatur) |
