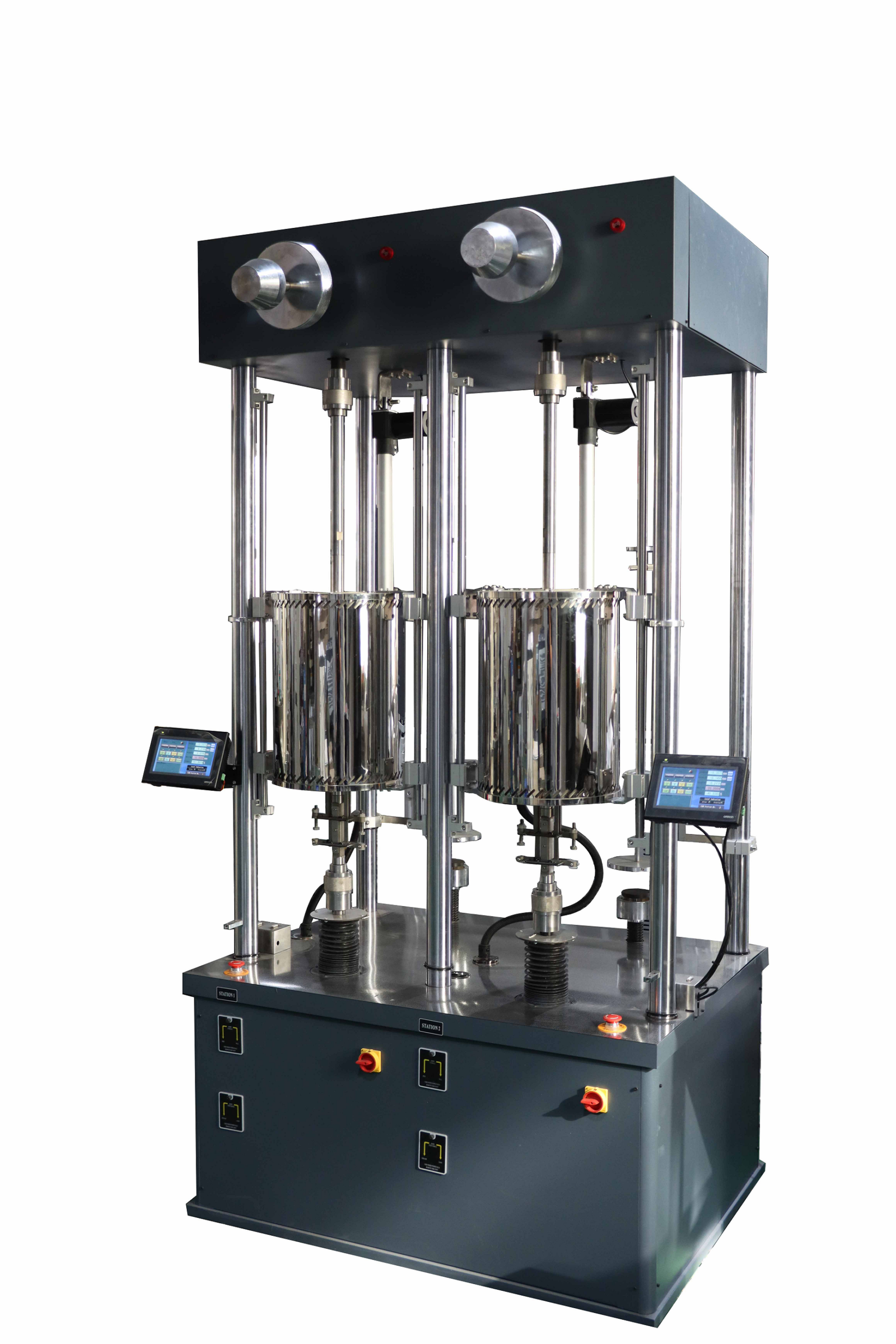

Spesifikasi Teknis TIME ERJ-100 Dual-Station Mechanical Endurance and Creep Testing Machine
1. Load Frame Level 0.5
Model / Kapasitas: 100 kN / TIME ERJ-100 (1 unit)
- Rentang pengukuran gaya uji: 0,4% – 100% FS
- Kesalahan relatif indikasi gaya uji: ≤ ±0,5%
- Nilai berat minimum: 0,04 N
- Rentang leveling otomatis: ±0,1 mm
- Perbandingan tuas (Leverage ratio): 1:50
- Metode leveling tuas pembebanan:
Dilengkapi sistem leveling otomatis dan manual. Sistem leveling otomatis memiliki keandalan dan stabilitas tinggi selama proses pengujian. - Kecepatan pull rod: 0–50 mm/menit
- Stroke pull rod bagian bawah: 0–200 mm
- Koaksialitas chuck atas dan bawah: ≤8%
- Kesalahan relatif indikasi waktu: ±0,1%
- Catu daya: 220V ±10%
2. Sistem Pengukuran Deformasi
Sistem pengukuran deformasi tipe lead-out deformation measurement system dapat digunakan untuk berbagai jenis spesimen seperti material berbentuk ulir (thread) dan pelat (plate).
Sensor pengukuran deformasi menggunakan metode digital grating measurement untuk mengumpulkan data deformasi secara otomatis dan menghasilkan kurva perubahan deformasi selama proses pengujian.
Mesin pengujian ini dilengkapi dengan sistem pengukuran deformasi dual-channel yang mampu:
- Mengukur dan memantau deformasi channel A dan channel B secara real-time.
- Merekam data deformasi channel A dan B secara otomatis.
- Menghitung nilai rata-rata deformasi sesuai metode pengaturan yang telah ditentukan.
Spesifikasi sistem deformasi:
- Stabilitas kontrol deformasi jangka panjang (>7000 jam): ±0,2%
- Rentang pengukuran deformasi: 0–15 mm
- Resolusi pengukuran deformasi: 0,0001 mm
- Kesalahan pengukuran deformasi: ±0,002 mm
3. Electric Furnace dan Sistem Kontrol Temperatur
Struktur Electric Furnace
Menggunakan cylindrical atmospheric furnace dengan pemanasan menggunakan tiga tahap kawat pemanas listrik (three-stage electric furnace wire) serta sistem kontrol temperatur secara bertahap.
Spesifikasi sistem temperatur:
- Rentang suhu operasi: 200°C – 1200°C
- Panjang zona pemanasan efektif seragam: 150 mm
- Dimensi ruang furnace:
- Diameter dalam ruang furnace: Φ90 mm
- Dimensi luar: Φ320 × 460 mm
Elemen Pemanas
Menggunakan kawat pemanas resistansi tipe terbaru:
- HRE φ1,4 mm imported French resistance heating wire
- Tegangan suplai: 380V
Umur Pakai Electric Furnace
- Operasi kontinu pada suhu ≤1100°C: lebih dari 20.000 jam
- Operasi kontinu pada suhu ≤1200°C: lebih dari 10.000 jam
Spesifikasi Kelistrikan Furnace
- Temperatur permukaan furnace: ≤65°C (rata-rata)
- Catu daya: 380V ±10%, 50Hz ±2%
- Daya pemanasan: 4,5 kW
