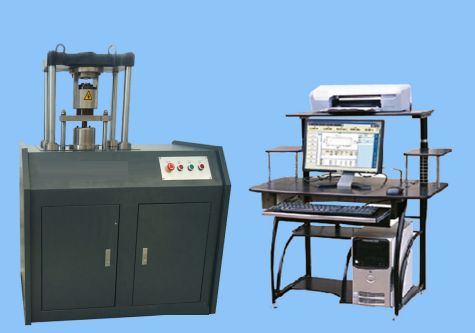

TIME GWB100 Computer Control Cupping Testing Machine
TIME GWB100 Computer Control Cupping Testing Machine adalah mesin uji cupping berbasis komputer yang dirancang untuk mengukur kemampuan pembentukan (formability) pada lembaran logam tipis secara akurat dan efisien. Dengan sistem kontrol komputer dan teknologi pengukuran presisi tinggi, mesin ini mampu menghasilkan data pengujian yang stabil dan konsisten sesuai standar, sehingga sangat cocok untuk kebutuhan Quality Control (QC), penelitian material, dan pengembangan produk.
Mesin ini banyak digunakan untuk mengevaluasi kualitas material sebelum proses stamping, drawing, bending, maupun deep drawing, sehingga membantu memastikan material memiliki kemampuan deformasi yang baik tanpa mengalami retak atau kegagalan selama proses produksi.
Fitur Utama
- Kontrol kecepatan konstan (Constant Speed Control) menggunakan motor servo elektrik permanen, memberikan proses pengujian yang lebih stabil dan akurat dibandingkan sistem hidrolik konvensional.
- Dilengkapi sensor beban presisi tinggi yang meningkatkan akurasi pengukuran gaya selama proses pengujian.
- Menggunakan sensor displacement grating berpresisi tinggi dengan akurasi pembacaan hingga ±0,01 mm untuk menghasilkan nilai cupping yang lebih presisi.
- Sistem kontrol komputer (Computer Control) yang mampu menampilkan data pengujian secara real-time, menyimpan hasil uji, membuat kurva, laporan otomatis, dan analisis data.
- Meningkatkan performa pengujian melalui desain mekanisme transmisi gaya yang lebih stabil dan presisi.
- Mampu melakukan pengujian pada lembaran logam ultra-tipis dengan ketebalan mulai dari 0,05 mm hingga 2 mm.
- Sistem penjepit hidrolik dengan gaya penjepitan yang dapat diatur sesuai kebutuhan pengujian.
Aplikasi
TIME GWB100 Computer Control Cupping Testing Machine banyak digunakan untuk:
- Pengujian formability lembaran logam (Sheet Metal).
- Pengujian baja, aluminium, tembaga, stainless steel, dan logam non-ferrous.
- Industri otomotif.
- Industri manufaktur komponen logam.
- Industri peralatan rumah tangga.
- Industri aerospace dan engineering.
- Laboratorium Quality Control (QC).
- Laboratorium penelitian dan pengembangan (R&D).
- Universitas, lembaga riset, dan pusat pengujian material.
Aksesori Standar
- Unit utama (Load Frame)
- Ball Screw Column presisi tinggi (Import)
- Motor Servo dan Driver
- Load Cell presisi tinggi
- Komputer Lenovo, monitor 19 inci, dan printer
- Sistem penjepit serta kontrol hidrolik
- Set cetakan cupping standar (Punch, Mat Mold, dan Fixed Mold)

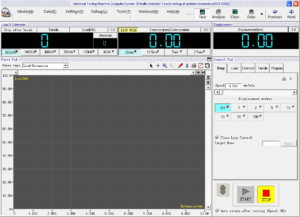

Antarmuka Perangkat Lunak Pengujian
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|---|
| Rentang Gaya Uji | 0,4 – 100 kN |
| Akurasi Gaya Uji | ±1% |
| Akurasi Nilai Cupping | ±0,01 mm |
| Resolusi Cupping | 0,01 mm |
| Kecepatan Pengujian | 2 – 100 mm/menit (kecepatan konstan) |
| Diameter Punch | Ø20 ± 0,05 mm |
| Diameter Pad Standar | Ø33 ± 0,1 mm |
| Diameter Die Tetap | Ø27 ± 0,05 mm |
| Lebar Maksimum Sampel | 100 mm |
| Ketebalan Sampel | 0,05 – 2 mm |
| Stroke Punch | 40 mm |
| Stroke Penjepit | 40 mm |
| Beban Maksimum Punch | 100 kN |
| Beban Maksimum Penjepit | 10 kN (dapat diatur) |
| Fluida Hidrolik | Oli Hidrolik No. 46 |
| Dimensi Mesin | 1100 × 620 × 1400 mm |
| Catu Daya | 3 Fasa, 380 V, 50 Hz, 3 kW |
| Berat Mesin | 600 kg |
