I. Fitur Utama (Features)
- Catu Daya Terisolasi Penuh: Menggunakan sistem isolasi total antara sirkuit tegangan rendah (baterai & interaksi manusia-komputer) dan sirkuit tegangan tinggi dengan tegangan isolasi hingga $30\text{kV}$ untuk keselamatan operator maksimal.
- Layar Sentuh Kapasitif 7 Inci: Dilengkapi layar LCD warna kelas industri beresolusi $1024 \times 600$, sudut pandang $85^\circ$, tingkat kecerahan $400\text{ cd/m}^2$, serta kaca pelindung anti-ledakan.
- Rentang Tegangan Fleksibel: Mendukung 6 rentang tegangan tetap ($100\text{V}, 250\text{V}, 500\text{V}, 1000\text{V}, 2500\text{V}, 5000\text{V}$) serta mode tegangan kustom dari $50\text{V}$ hingga $5000\text{V}$ (dapat disesuaikan dengan langkah $10\text{V}$).
- Arus & Daya Tinggi: Arus hubung singkat maksimum $6\text{mA}$ (dapat disesuaikan dari $1\text{mA}$ hingga $6\text{mA}$) dengan daya keluaran kontinu maksimum sebesar $25\text{W}$.
- Sirkuit Pelepasan Mandiri: Memiliki sirkuit pelepasan muatan independen untuk mengosongkan objek uji dengan cepat setelah pengujian selesai.
- Pengujian Diagnostik Lengkap: Mendukung parameter Resistansi Isolasi (IR), Rasio Penyerapan (DAR) dengan dua mode ($R600s/R30s$ dan $R600s/R15s$), Indeks Polarisasi (PI), Tingkat Pelepasan Dielektrik (DD), Tegangan Langkah (SV), serta pengukuran panjang kabel.
- Voltmeter DC/AC & Filter Canggih: Mampu mengenali sinyal tegangan serta frekuensi AC secara otomatis, didukung filter perangkat keras dan lunak untuk meredam interferensi.
- Konektivitas & Manajemen Data: Dilengkapi penyimpanan USB untuk ekspor data secara massal, port komunikasi RS232 (opsional RS485), Bluetooth, serta baterai litium berkapasitas besar ($16,8\text{V}, 4400\text{mAh}$) dengan pengisi daya cepat.
II. Indikator Teknis (Technical Indicators)
- Rentang Pengukuran Resistansi (Uji 5kV): $0\text{ }\Omega \sim 9,99\text{ T}\Omega$ dengan resolusi dinamis mulai dari $0,01\text{ k}\Omega$ hingga $10\text{ G}\Omega$ (tingkat akurasi $\pm 5\%$ hingga $\pm 20\%$).
- Nilai Skala Penuh (Full-Scale Resistance):
- $100\text{V}: 200\text{ G}\Omega$
- $250\text{V}: 500\text{ G}\Omega$
- $500\text{V}: 1,00\text{ T}\Omega$
- $1000\text{V}: 2,00\text{ T}\Omega$
- $2500\text{V}: 5,00\text{ T}\Omega$
- $5000\text{V}: 10,0\text{ T}\Omega$
- Waktu Uji: Dapat disesuaikan dari 10 detik hingga 99 menit.
- Akurasi & Arus:
- Akurasi tegangan keluaran: $0\% \sim +10\%$
- Arus hubung singkat: $1\text{mA} \sim 6\text{mA}$ (langkah $1\text{mA}$, akurasi $\pm 5\%$)
- Voltmeter & Kapasitansi:
- Rentang Voltmeter AC/DC: $10\text{V} \sim 660\text{V}$ (akurasi $\pm(2\% + 3\text{ digit})$); Frekuensi: $25\text{Hz} \sim 85\text{Hz}$.
- Rentang Kapasitansi: $10\text{nF} \sim 25\ \mu\text{F}$ (akurasi $\pm 10\% \pm 5\text{nF}$).
- Laju Pelepasan Kapasitor: Dari $5000\text{V}$ ke $50\text{V}$, $\le 0,47\text{ s}/\mu\text{F}$.
- Catu Daya & Fisik:
- Daya AC: $85 \sim 264\text{Vrms}, 50/60\text{Hz}, 65\text{VA}$.
- Daya Tahan Baterai: Beban $5\text{kV}@100\text{M}\Omega$, bertahan sekitar 6 jam.
- Dimensi & Berat: $320\text{ mm} \times 270\text{ mm} \times 150\text{ mm}$; Berat: $3,9\text{ kg}$.
- Suhu Operasional & Kelembapan: $-10^\circ\text{C} \sim 50^\circ\text{C}$; Kelembapan relatif $< 90\%$ (tanpa kondensasi).

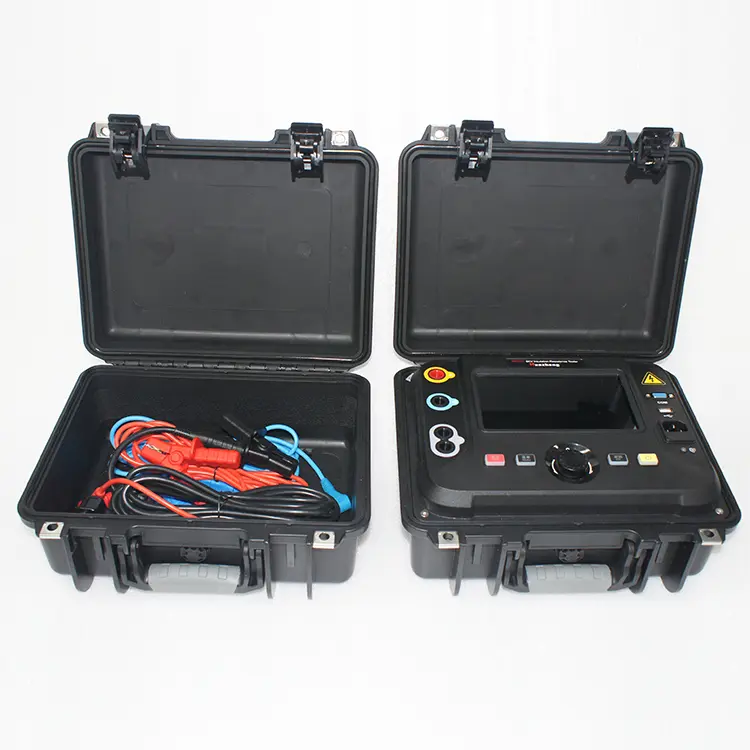

Packing List
No. | Item | Qty |
1 | Main engine | 1 |
2 | Power line | 1 |
3 | Red high voltage test line | 1 |
4 | Blue shielded protective line | 1 |
5 | Black shielded high voltage test line | 1 |
6 | Fuse pipe | 3 |
