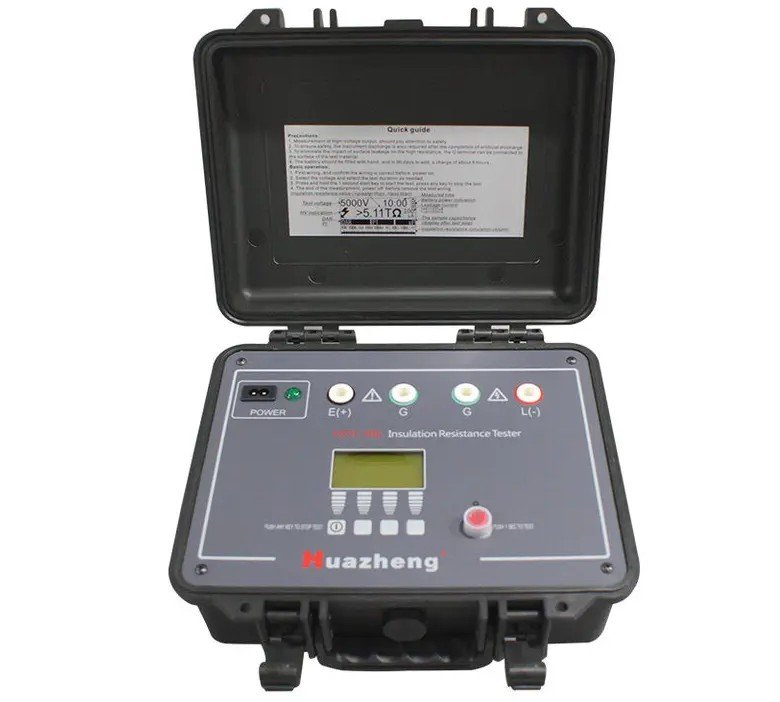

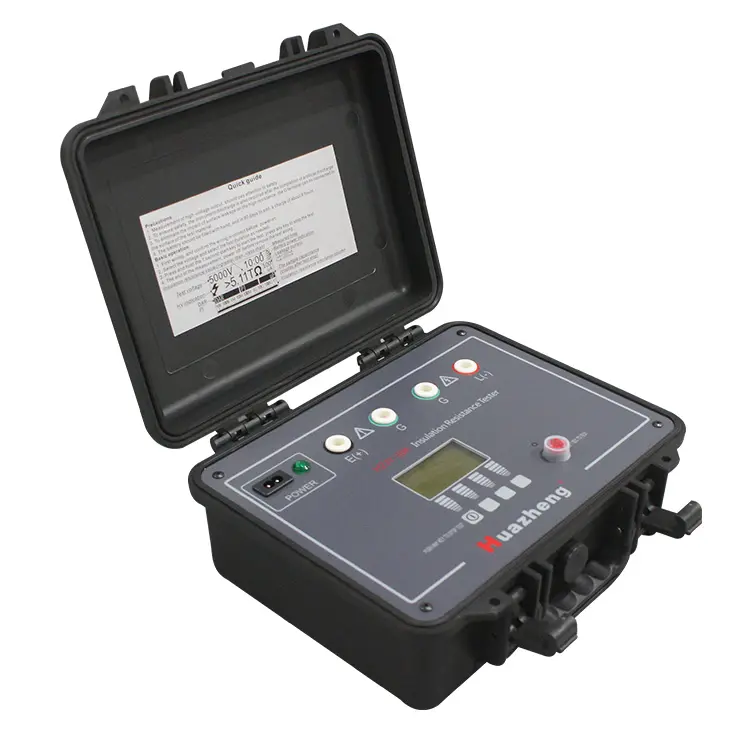

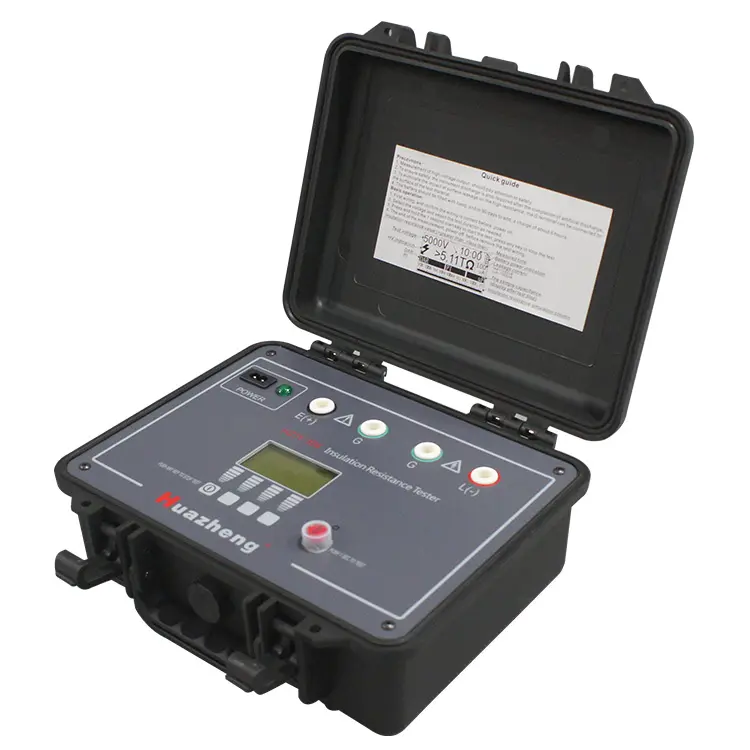

I. Fitur Utama (Features)
- Rentang Tegangan & Pengujian Luas: Penguji resistansi isolasi tegangan tinggi dengan 9 pilihan rentang uji ($500\text{V}, 1000\text{V}, 2500\text{V}, 5000\text{V}, 10000\text{V}, 15000\text{V}, 20000\text{V}, 25000\text{V}, 30000\text{V}$), mampu mengukur hingga $30\text{ T}\Omega$, serta dilengkapi fungsi pengaturan tegangan manual (manual voltage regulation).
- Standar Keselamatan Ketat: Dirancang secara ketat sesuai dengan standar keselamatan dan perlindungan lingkungan industri.
- Arus Hubung Singkat Fleksibel: Arus hubung singkat dapat disesuaikan hingga maksimum $5\text{mA}$ (dapat dipesan khusus hingga $10\text{mA}$).
- Pengujian Diagnostik Otomatis: Secara otomatis menampilkan nilai Indeks Polarisasi (PI), Rasio Penyerapan Dielektrik (DAR), serta mengukur arus bocor dan kapasitansi objek uji.
- Performa Anti-Interferensi Unggul: Mampu mempertahankan akurasi pengujian bahkan ketika arus gangguan mencapai $2\text{mA}$.
- Catu Daya Baterai Litium: Menggunakan baterai ion litium isi ulang dengan daya tahan hingga 4 jam ($10000\text{V}@100\text{M}\Omega$).
- Fitur Tambahan: Kolom analog resistansi isolasi, fungsi penyaringan digital (digital filtering) untuk meredam deviasi akibat pengaruh eksternal, serta proteksi lengkap dengan peringatan sekring cadangan.
II. Spesifikasi Parameter (Specification Parameter)
- Standar Keselamatan & Lingkungan: IEC 61010-1 (CAT.IV 600V), IEC 61326 (EMC), IEC 60529 IP64 (kondisi casing tertutup).
- Catu Daya AC: $220\text{V} \pm 10\%, 50/60\text{ Hz}, 20\text{VA}$.
- Baterai: Baterai isi ulang Litium-ion $16,8\text{V}$ (Daya tahan: $10000\text{V}@100\text{M}\Omega$ selama sekitar 4 jam).
- Dimensi & Berat: $37\text{ cm} \times 27\text{ cm} \times 14\text{ cm}$; Berat: $3,6\text{ kg}$.
- Akurasi & Pengukuran:
- Akurasi Tegangan Uji: Nilai nominal $100\%$ hingga $110\%$.
- Akurasi Pengukuran Tegangan: $5\% + 3\text{V}$.
- Rentang & Akurasi Arus: Rentang uji arus $10\text{mA}$; Akurasi pengukuran $5\% + 0,2\text{nA}$; Arus hubung singkat maksimal $5\text{mA}$.
- Rentang & Akurasi Kapasitansi: Rentang $20\ \mu\text{F}$; Akurasi $15\% + 0,03\ \mu\text{F}$.
III. Rentang Pengujian Resistansi Isolasi & Akurasi ($T = 23 \pm 5^\circ\text{C}, \text{RH} = 45\% – 75\%$ )
| Rentang / Akurasi | 500V | 1000V | 2500V | 5000V | 10000V |
| Tidak Ditentukan | $< 1\text{ M}\Omega$ | $< 1\text{ M}\Omega$ | $< 1\text{ M}\Omega$ | $< 1\text{ M}\Omega$ | $< 1\text{ M}\Omega$ |
| Akurasi $5\%$ | $1\text{M} – 10\text{ G}\Omega$ | $1\text{M} – 20\text{ G}\Omega$ | $1\text{M} – 100\text{ G}\Omega$ | $1\text{M} – 100\text{ G}\Omega$ | $1\text{M} – 200\text{ G}\Omega$ |
| Akurasi $20\%$ | $10\text{G} – 100\text{ G}\Omega$ | $20\text{G} – 200\text{ G}\Omega$ | $100\text{G} – 1\text{ T}\Omega$ | $100\text{G} – 1\text{ T}\Omega$ | $200\text{G} – 2\text{ T}\Omega$ |
| Tidak Ditentukan | $> 100\text{ G}\Omega$ | $> 200\text{ G}\Omega$ | $> 1\text{ T}\Omega$ | $> 1\text{ T}\Omega$ | $> 2\text{ T}\Omega$ |
| Rentang / Akurasi | 15000V | 20000V | 25000V | 30000V |
| Tidak Ditentukan | $< 1\text{ M}\Omega$ | $< 1\text{ M}\Omega$ | $< 1\text{ M}\Omega$ | $< 1\text{ M}\Omega$ |
| Akurasi $5\%$ | $1\text{M} – 300\text{ G}\Omega$ | $1\text{M} – 400\text{ G}\Omega$ | $100\text{k} – 200\text{ G}\Omega$ | $100\text{k} – 200\text{ G}\Omega$ |
| Akurasi $20\%$ | $300\text{G} – 3\text{ T}\Omega$ | $400\text{G} – 4\text{ T}\Omega$ | $200\text{G} – 2\text{ T}\Omega$ | $200\text{G} – 2\text{ T}\Omega$ |
| Tidak Ditentukan | $> 3\text{ T}\Omega$ | $> 4\text{ T}\Omega$ | $> 2\text{ T}\Omega$ | $> 2\text{ T}\Omega$ |
Penggunaan Instrumen & Prosedur Pengujian (Instrument Using)
Pengukuran Rasio Penyerapan Dielektrik (DAR):
Pilih durasi pengujian lebih dari 1 menit.
Tentukan tegangan uji yang sesuai, lalu mulai pengujian.
Instrumen secara otomatis merekam nilai resistansi pada detik ke-15 dan ke-60, serta menghitung rasio penyerapan setelah 60 detik.
Rumus Perhitungan DAR: $\text{DAR} = R_{60} / R_{15}$
Pengukuran Indeks Polarisasi (PI):
Pilih durasi pengujian lebih dari 10 menit.
Tentukan tegangan uji yang sesuai, lalu mulai pengujian.
Instrumen merekam nilai resistansi pada detik ke-15, ke-60, dan ke-600 secara otomatis, lalu menghitung indeks polarisasi setelah 600 detik.
Rumus Perhitungan PI: $\text{PI} = R_{600} / R_{60}$
Hal Penting pada Titik Sambungan Pengujian (Test Connection Points for Attention):
Pastikan produk yang diuji memiliki sistem pengardean keselamatan yang baik dan pastikan objek uji tidak berada dalam kondisi bertegangan (tidak aktif).
Pastikan terminal E (Ground/Arde) pada instrumen telah dihubungkan ke tanah dengan benar.
Penggunaan Terminal G (Cincin Pelindung / Guard Terminal):
Saat mengukur resistansi isolasi yang sangat tinggi, pasang cincin konduktor pelindung pada permukaan isolasi di antara kedua ujung pengukuran.
Hubungkan cincin konduktor pelindung tersebut ke sisi terminal G pada instrumen menggunakan kabel uji.
Langkah ini bertujuan untuk mengeliminasi galat pengukuran yang disebabkan oleh arus bocor permukaan (surface leakage current), sehingga hasil pengujian menjadi akurat dan aman.
Packing List
No. | Item | Qty |
1 | The high-pressure silica gel test line (red, green and black one) | 1 |
2 | AC power line | 1 |
3 | Red high voltage shielded wire | 1 |
