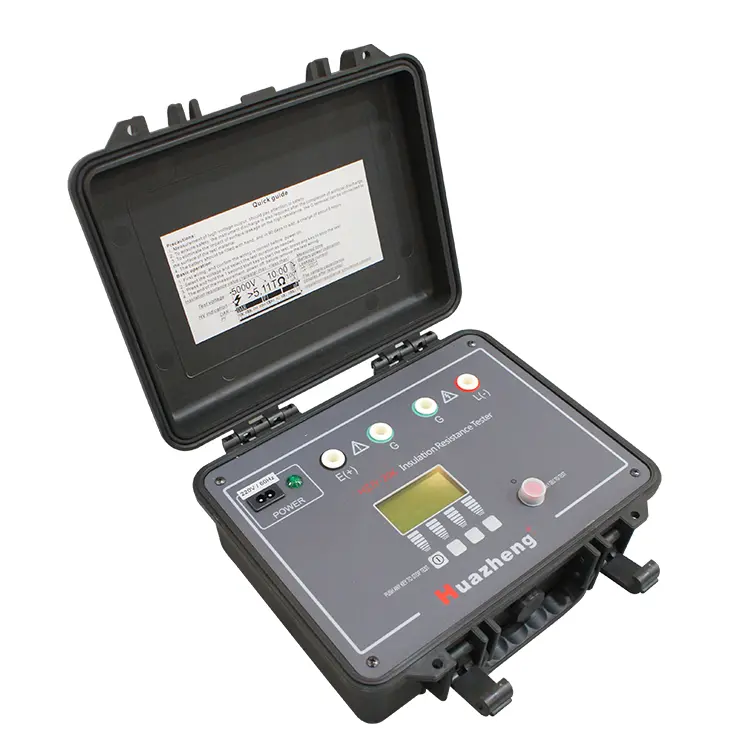

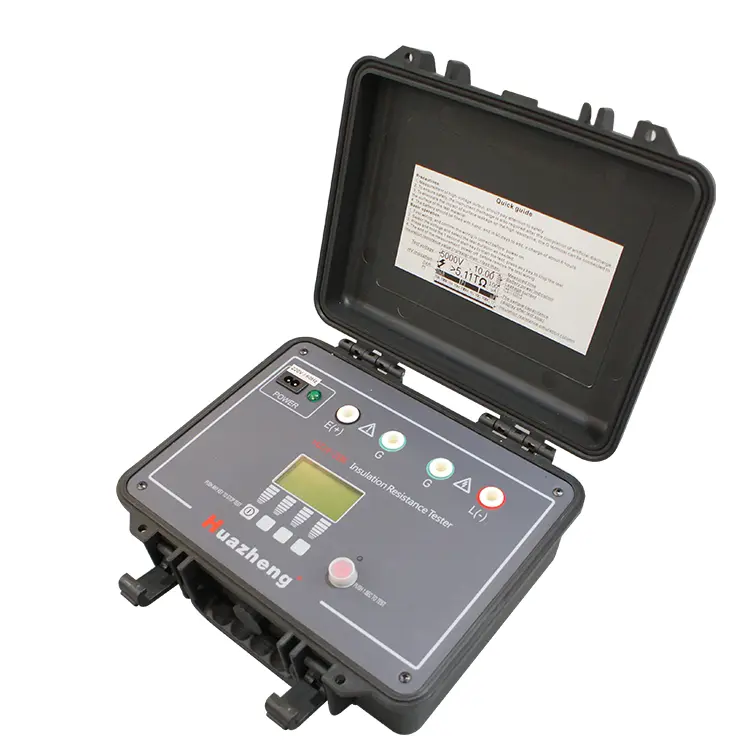

I. Fitur Utama (Features)
- Rentang Tegangan & Pengujian Luas: Penguji resistansi isolasi tegangan tinggi dengan 7 pilihan rentang uji ($500\text{V}, 1000\text{V}, 2500\text{V}, 5000\text{V}, 10000\text{V}, 15000\text{V}, 20000\text{V}$), mampu mengukur hingga $20\text{ T}\Omega$, serta dilengkapi fungsi pengaturan tegangan manual (manual voltage regulation).
- Standar Keselamatan Ketat: Dirancang secara ketat sesuai dengan standar keselamatan dan perlindungan lingkungan industri.
- Arus Hubung Singkat Fleksibel: Arus hubung singkat dapat disesuaikan hingga maksimum $5\text{mA}$ (dapat dipesan khusus hingga $10\text{mA}$).
- Pengujian Diagnostik Otomatis: Secara otomatis menampilkan nilai Indeks Polarisasi (PI), Rasio Penyerapan Dielektrik (DAR), serta mengukur arus bocor dan kapasitansi objek uji.
- Performa Anti-Interferensi Unggul: Mampu mempertahankan akurasi pengujian bahkan ketika arus gangguan mencapai $2\text{mA}$.
- Catu Daya Baterai Litium: Menggunakan baterai ion litium isi ulang dengan daya tahan hingga 4 jam ($10000\text{V}@100\text{M}\Omega$).
- Fitur Tambahan: Kolom analog resistansi isolasi, fungsi penyaringan digital (digital filtering) untuk meredam deviasi akibat pengaruh eksternal, serta proteksi lengkap dengan peringatan sekring cadangan.
II. Spesifikasi Parameter (Specification Parameter)
- Standar Keselamatan & Lingkungan: IEC 61010-1 (CAT.IV 600V), IEC 61326 (EMC), IEC 60529 IP64 (kondisi casing tertutup).
- Catu Daya AC: $220\text{V} \pm 10\%, 50/60\text{ Hz}, 20\text{VA}$.
- Baterai: Baterai isi ulang Litium-ion $16,8\text{V}$ (Daya tahan: $10000\text{V}@100\text{M}\Omega$ selama sekitar 4 jam).
- Dimensi & Berat: $37\text{ cm} \times 27\text{ cm} \times 17\text{ cm}$; Berat: $3,6\text{ kg}$.
- Akurasi & Pengukuran:
- Akurasi Tegangan Uji: Nilai nominal $100\%$ hingga $110\%$.
- Akurasi Pengukuran Tegangan: $5\% + 3\text{V}$.
- Rentang & Akurasi Arus: Rentang uji arus $10\text{mA}$; Akurasi pengukuran $5\% + 0,2\text{nA}$; Arus hubung singkat maksimal $5\text{mA}$.
- Rentang & Akurasi Kapasitansi: Rentang $20\ \mu\text{F}$; Akurasi $15\% + 0,03\ \mu\text{F}$.
III. Rentang Pengujian Resistansi Isolasi & Akurasi ($T = 23 \pm 5^\circ\text{C}, \text{RH} = 45\% – 75\%$ )
| Rentang / Akurasi | 500V | 1000V | 2500V | 5000V | 10000V |
| Tidak Ditentukan | $< 1\text{ M}\Omega$ | $< 1\text{ M}\Omega$ | $< 1\text{ M}\Omega$ | $< 1\text{ M}\Omega$ | $< 1\text{ M}\Omega$ |
| Akurasi $5\%$ | $1\text{M} – 10\text{ G}\Omega$ | $1\text{M} – 20\text{ G}\Omega$ | $1\text{M} – 100\text{ G}\Omega$ | $1\text{M} – 100\text{ G}\Omega$ | $1\text{M} – 200\text{ G}\Omega$ |
| Akurasi $20\%$ | $10\text{G} – 100\text{ G}\Omega$ | $20\text{G} – 200\text{ G}\Omega$ | $100\text{G} – 1\text{ T}\Omega$ | $100\text{G} – 1\text{ T}\Omega$ | $200\text{G} – 2\text{ T}\Omega$ |
| Tidak Ditentukan | $> 100\text{ G}\Omega$ | $> 200\text{ G}\Omega$ | $> 1\text{ T}\Omega$ | $> 1\text{ T}\Omega$ | $> 2\text{ T}\Omega$ |
| Rentang / Akurasi | 15000V | 20000V |
| Tidak Ditentukan | $< 1\text{ M}\Omega$ | $< 1\text{ M}\Omega$ |
| Akurasi $5\%$ | $1\text{M} – 300\text{ G}\Omega$ | $1\text{M} – 400\text{ G}\Omega$ |
| Akurasi $20\%$ | $300\text{G} – 3\text{ T}\Omega$ | $400\text{G} – 4\text{ T}\Omega$ |
| Tidak Ditentukan | $> 3\text{ T}\Omega$ | $> 4\text{ T}\Omega$ |
Penggunaan Instrumen & Prosedur Pengujian (Instrument Using)
- Pengukuran Rasio Penyerapan Dielektrik (DAR):
- Pilih durasi pengujian lebih dari 1 menit.
- Tentukan tegangan uji yang sesuai, lalu mulai pengujian.
- Instrumen secara otomatis merekam nilai resistansi pada detik ke-15 dan ke-60, serta menghitung rasio penyerapan setelah 60 detik.
- Rumus Perhitungan DAR: $\text{DAR} = R_{60} / R_{15}$
- Pengukuran Indeks Polarisasi (PI):
- Pilih durasi pengujian lebih dari 10 menit.
- Tentukan tegangan uji yang sesuai, lalu mulai pengujian.
- Instrumen merekam nilai resistansi pada detik ke-15, ke-60, dan ke-600 secara otomatis, lalu menghitung indeks polarisasi setelah 600 detik.
- Rumus Perhitungan PI: $\text{PI} = R_{600} / R_{60}$

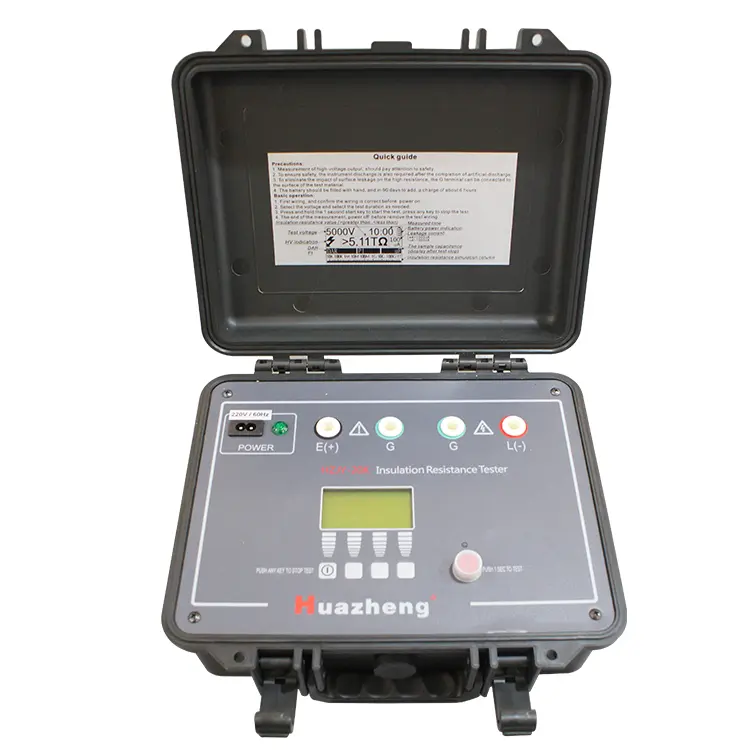

- Hal Penting pada Titik Sambungan Pengujian (Test Connection Points for Attention):
- Pastikan produk yang diuji memiliki sistem pengardean keselamatan yang baik dan pastikan objek uji tidak berada dalam kondisi bertegangan (tidak aktif).
- Pastikan terminal E (Ground/Arde) pada instrumen telah dihubungkan ke tanah dengan benar.
- Penggunaan Terminal G (Cincin Pelindung / Guard Terminal):
- Saat mengukur resistansi isolasi yang sangat tinggi, pasang cincin konduktor pelindung pada permukaan isolasi di antara kedua ujung pengukuran.
- Hubungkan cincin konduktor pelindung tersebut ke sisi terminal G pada instrumen menggunakan kabel uji.
- Langkah ini bertujuan untuk mengeliminasi galat pengukuran yang disebabkan oleh arus bocor permukaan (surface leakage current), sehingga hasil pengujian menjadi akurat dan aman.
V. Packing List
No. | Item | Qty |
1 | Main engine | 1 |
2 | Power line | 1 |
3 | Red test line | 1 |
4 | Black test line | 1 |
5 | Green test line | 1 |
6 | Red high voltage shielded wire | 1 |
