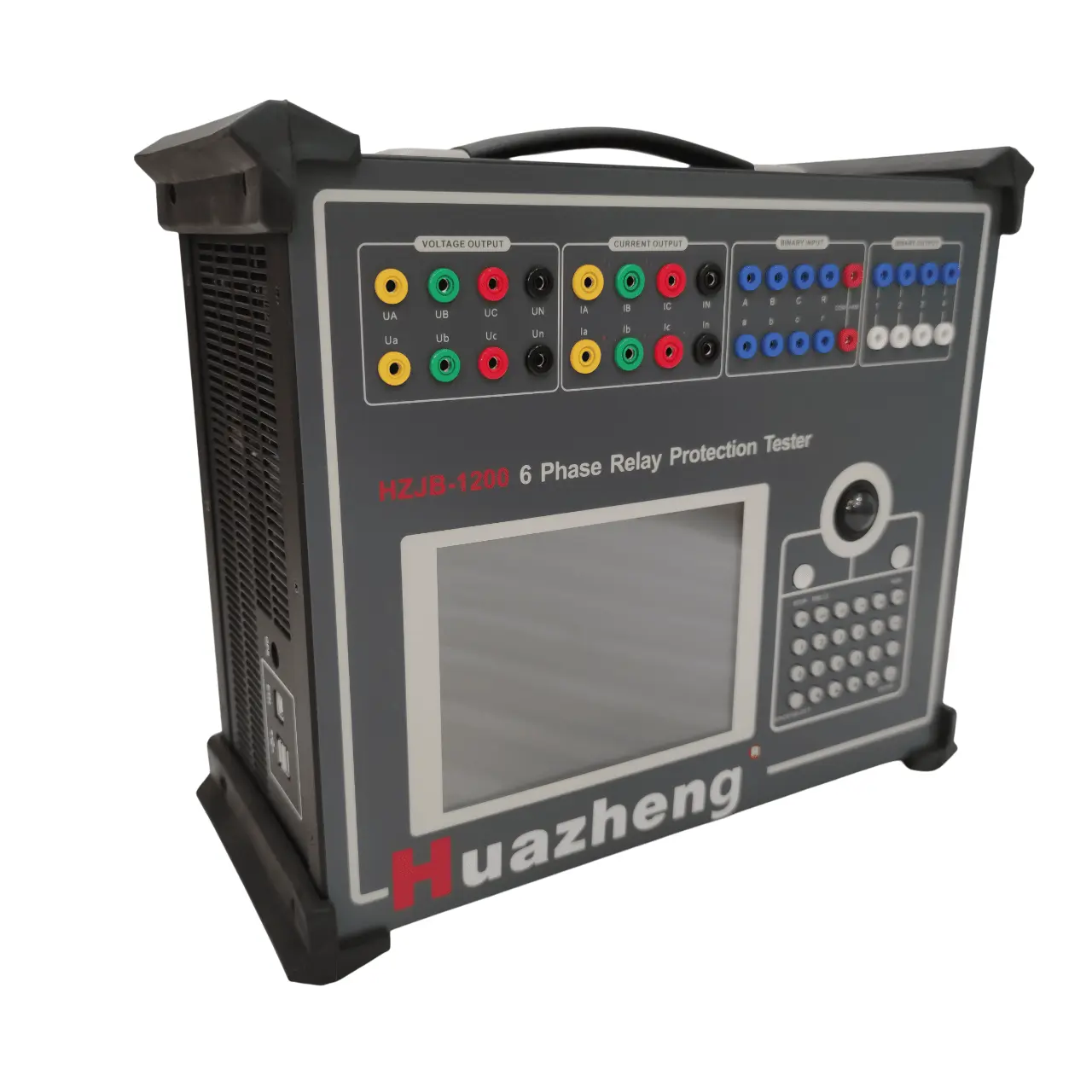

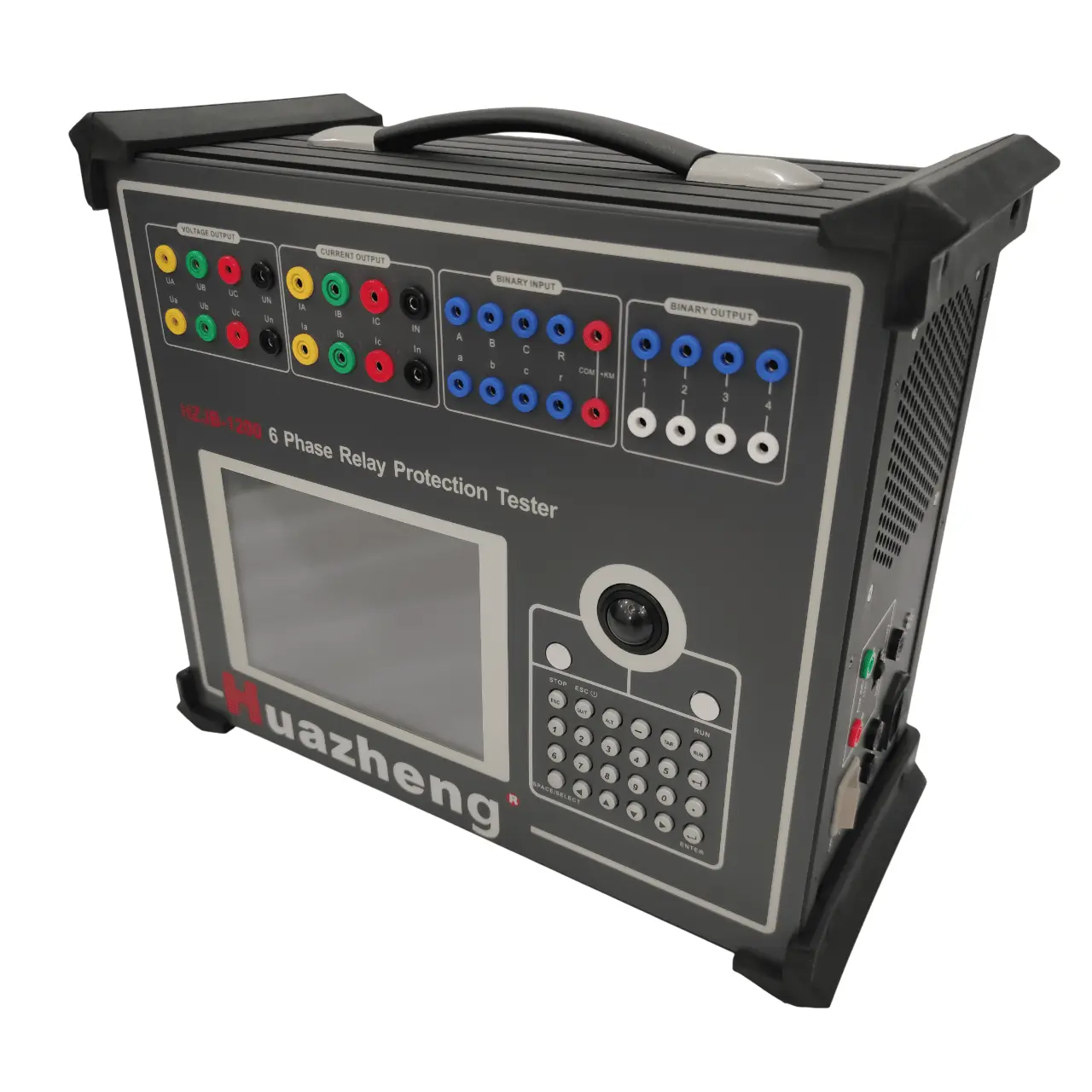

Fitur Perangkat
- Mode Operasi: Terhubung langsung dengan komputer jinjing (laptop) atau komputer desktop, memberikan pengoperasian yang praktis, efisien, dan stabil.
- Amplifikator Daya Linear Hi-Fi Baru: Menggunakan amplifikator daya linear modular alih-alih amplifikator switching, menghasilkan fidelitas dan keandalan tinggi tanpa gangguan frekuensi menengah-tinggi, serta menjamin akurasi kehalusan bentuk gelombang dari arus tinggi hingga arus kecil.
- Mainframe Berkinerja Tinggi: Bagian keluaran mengadopsi kontrol DSP untuk pemrosesan sinyal digital real-time yang cepat, lebar pita lebar, serta konversi D/A beresolusi tinggi dengan distorsi minimal dan linearitas yang sangat baik.
- Fungsi Perangkat Lunak Kuat: Mampu menyelesaikan validasi otomatis berskala besar dan kompleks, menguji/memindai pengaturan proteksi, pemutaran ulang gangguan (fault playback), penyimpanan data uji secara real-time, menampilkan vektor, dan pencetakan laporan secara daring (online).
- Keluaran Daya DC Independen: Menyediakan suplai daya DC terkelola sebesar 110V dan 220V untuk kebutuhan eksternal.
- Fungsi Proteksi Mandiri Sempurna: Dilengkapi struktur pembuangan panas yang optimal, perlindungan perangkat keras yang andal, fungsi soft-start daya, diagnosis mandiri perangkat lunak, serta fungsi output latch.

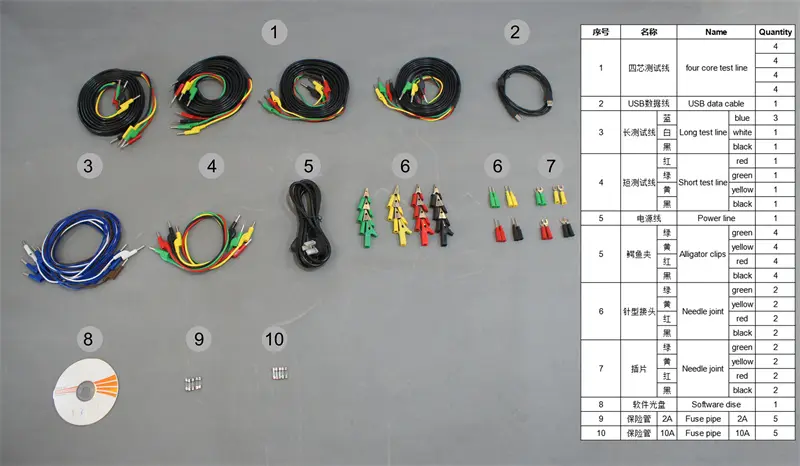

Parameter Nominal
| Parameter | Spesifikasi / Tipe |
| Jumlah Kanal Arus | Standar 6 fasa |
| Jumlah Kanal Tegangan | Standar 6 fasa |
| Rentang Keluaran Arus AC | $30\text{ A / fasa}$ atau $180\text{ A}$ (paralel 6 fasa) |
| Rentang Keluaran Arus DC | $10\text{ A DC / fasa}$ |
| Rentang Keluaran Tegangan AC | $120\text{ V AC / fasa}$ |
| Rentang Keluaran Tegangan DC | $160\text{ V DC / fasa}$ |
Rincian Parameter Teknis:
- Keluaran Arus AC:
- Keluaran per fasa (6 fasa): $0 \sim 30\text{ A}$ (akurasi kelas 0,2)
- Keluaran per fasa (3 fasa): $0 \sim 60\text{ A}$
- Keluaran paralel 6 fasa: $0 \sim 180\text{ A}$ (daya maksimum $1000\text{ VA}$, waktu kerja maksimum $10\text{ s}$)
- Arus kontinu yang diizinkan: $10\text{ A}$; Daya maksimum fasa: $450\text{ VA}$
- Rentang frekuensi (fundamental): $0 \sim 1000\text{ Hz}$; Orde harmonik: $0 \sim 20$
- Keluaran Arus DC:
- Arus: $0 \sim \pm 10\text{ A/fasa}$ (akurasi kelas 0,2); Tegangan beban maksimum: $20\text{ V}$
- Keluaran Tegangan AC:
- Tegangan fasa: $0 \sim 120\text{ V}$ (akurasi kelas 0,2); Tegangan garis: $0 \sim 240\text{ V}$
- Daya keluaran (fasa / garis): $80\text{ VA} / 100\text{ VA}$
- Rentang frekuensi: $0 \sim 1000\text{ Hz}$; Orde harmonik: $0 \sim 20$
- Keluaran Tegangan DC:
- Amplitudo tegangan fasa: $0 \sim \pm 160\text{ V}$ (akurasi kelas 0,2); Amplitudo tegangan garis: $0 \sim \pm 320\text{ V}$
- Daya keluaran (fasa / garis): $70\text{ VA} / 140\text{ VA}$
- Masukan & Keluaran (I/O):
- Masukan (8 kanal): Kontak bebas ($1 \sim 20\text{ mA}$, $24\text{ V}$); Kontak potensial (“0”: $0 \sim +6\text{ V}$, “1”: $+11\text{ V} \sim +250\text{ V}$)
- Keluaran (4 kanal): $\text{DC } 220\text{ V} / 0,2\text{ A}$; $\text{AC } 220\text{ V} / 0,5\text{ A}$
- Pengukuran Waktu:
- Rentang: $0,1\text{ ms} \sim 9999\text{ s}$; Akurasi pengukuran: $< 0,1\text{ ms}$
Indeks Item Uji Proteksi Relai (Relay Protection Test Item Index)
Panduan lengkap pemetaan jenis perangkat proteksi relai, item pengujian, modul perangkat lunak yang disarankan, serta catatan teknis untuk pengujian komprehensif menggunakan seri alat uji Huazheng.
1. Pengujian Relai Konvensional (Relay Test)
| Jenis Relai / Proteksi | Item Pengujian | Modul Uji yang Disarankan | Catatan Teknis |
| Relai Sinyal, Waktu, Antara, Koinsidensi, DC Lainnya | Item uji terkait | DC Test, AC and DC Test | • Gunakan AC and DC Test untuk relai antara dengan masukan hibrida.
• Gunakan loop tegangan alat uji jika arus nominal relai sinyal terlalu kecil. |
| Relai Arus, Lebih/Kurang Tegangan, Komponen Urutan, Sinkronisasi, Waktu Invers | Item uji terkait | AC Test, Modul Karakteristik $I^t$ | • Relai komponen urutan menggunakan modul khusus dalam AC Test.
• Relai waktu invers menggunakan modul “It characteristics”. |
| Relai Diferensial | • Fitur magnetik DC
• Fitur pengereman harmonik
• Fitur pengereman proporsional | Differential Relay, Differential Harmonic, AC/DC Test, Harmonic Test, AC Test | • Lihat Appendix 5 untuk panduan pengkabelan yang benar.
• Modul Differential Relay berfokus pada pencarian kurva karakteristik, sedangkan Differential Value untuk pengujian nilai diferensial. |
| Relai Daya (Arah) | Item uji terkait | Power Direction & Impedance, AC Test | Tentukan jenis koneksi dan batas aksi (action boundary) proteksi sebelum pengujian. |
| Relai Impedansi | Item uji terkait | Power Direction & Impedance, AC Test | — |
| Relai Sinkronisasi | Item uji terkait | Synchronization Test, AC Test | Kanal UA dan UC ditetapkan sebagai tegangan sisi sistem dan sisi-ke-sisi (side to side) pada modul Synchronization Test. |
| Relai Frekuensi | Item uji terkait | High-Low Frequency Test | Nilai slip frekuensi dapat diukur saat mode ‘automatic frequency conversion’ dipilih pada unit tunggal. |
2. Pengujian Proteksi Berbasis Komputer (Computer Protection Test)
| Jenis Relai / Proteksi | Item Pengujian | Modul Uji yang Disarankan | Catatan Teknis |
| Proteksi Saluran (Line Protection) | • Arus lebih multi-seksi
• Lebih/kurang tegangan
• Tegangan & arus komponen urutan
• Perangkat frekuensi
• Proteksi arah daya | AC Test, Comprehensive Test of Line Protection of 6-35 KV Microcomputer | Sebagian besar relai dan proteksi mikrokomputer dapat diuji menggunakan modul AC Test jika metode pengujiannya tepat. |
| Proteksi Penutupan Kembali & Transformasi Gangguan | Item uji terkait | Full Group Test, State Series, Comprehensive Test of Line Protection of 6-35 KV Microcomputer | Untuk uji sinkronisasi dan pemeriksaan tanpa tegangan (no-voltage check), gunakan Ux sebagai keluaran tegangan sisi dan gunakan Ua menggantikan Ux pada alat uji. |
| Proteksi Jarak & Urutan Nol | • Verifikasi nilai setting
• Karakteristik impedansi
• Variasi frekuensi daya | Distance & Zero Sequence Protection, Full Group Test, AC Test | • Modul Distance & Zero Sequence menguji berbagai seksi dan jenis gangguan secara otomatis.
• Arus gangguan harus cukup besar (misal 10–15 A untuk CT 5A). |
| Proteksi Arus Lebih Blok Tegangan Majemuk | Arus lebih, tegangan rendah, urutan negatif, sudut sensitif | AC Test, Comprehensive Test of Line Protection of 6-35 KV Microcomputer | Beberapa perangkat memerlukan penggantian terminal kabel apabila masukan tegangan rendah dan urutan negatif melalui terminal berbeda. |
| Perangkat Pelepasan Beban Siklus Rendah / Tegangan Rendah | Item uji terkait | High-Low Frequency Test, Comprehensive Test of Line Protection of 6-35 KV Microcomputer | Jika perangkat gagal bekerja padahal kondisi lain terpenuhi, pastikan apakah perangkat juga memerlukan masukan arus dan kontak sakelar. |
| Proteksi Trafo Generator | • Karakteristik pengereman proporsional & harmonik
• Proteksi kehilangan medan (loss of magnetic) & eksitasi | Differential Protection, Differential Value, Harmonic Test, AC Test | • Proteksi diferensial generator dapat diperlakukan sebagai trafo berbelitan Y/Y dengan koefisien keseimbangan 1.
• Perhatikan sudut fasa tegangan dan arus saat pengujian proteksi kehilangan medan. |
| Proteksi Lainnya | • Perangkat sinkronisasi otomatis
• Proteksi diferensial busbar
• Proteksi diferensial saluran serat optik | Synchronization Test, AC Test | • Untuk uji penyetelan otomatis, saluran harus mematuhi instruksi masukan.
• Lihat petunjuk BP-2B dan RCS-915 pada Appendix 6 untuk busbar. |
