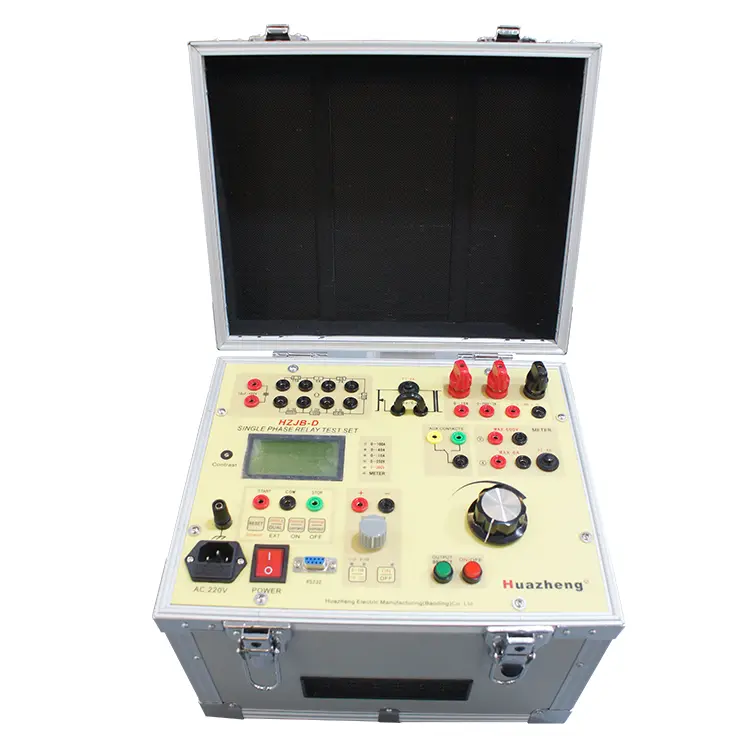

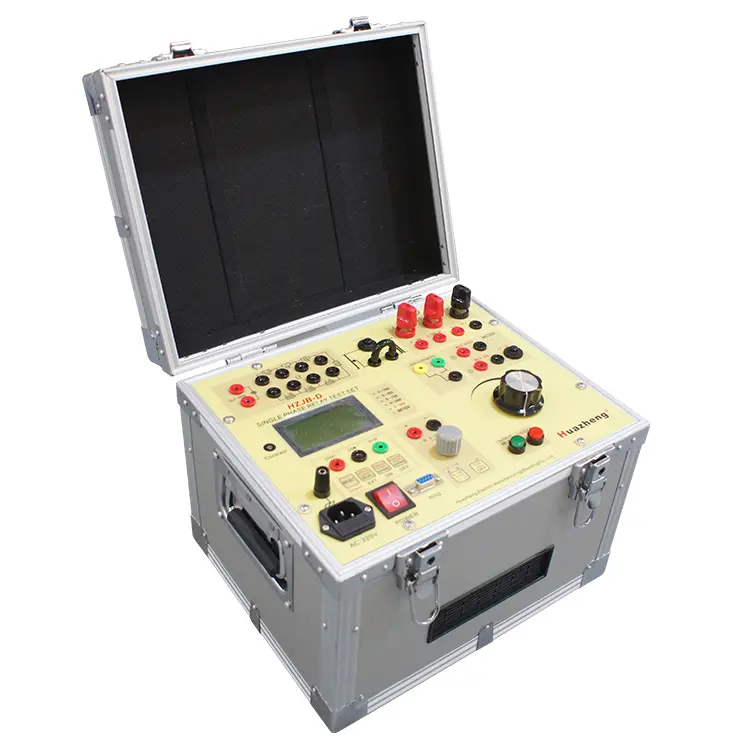

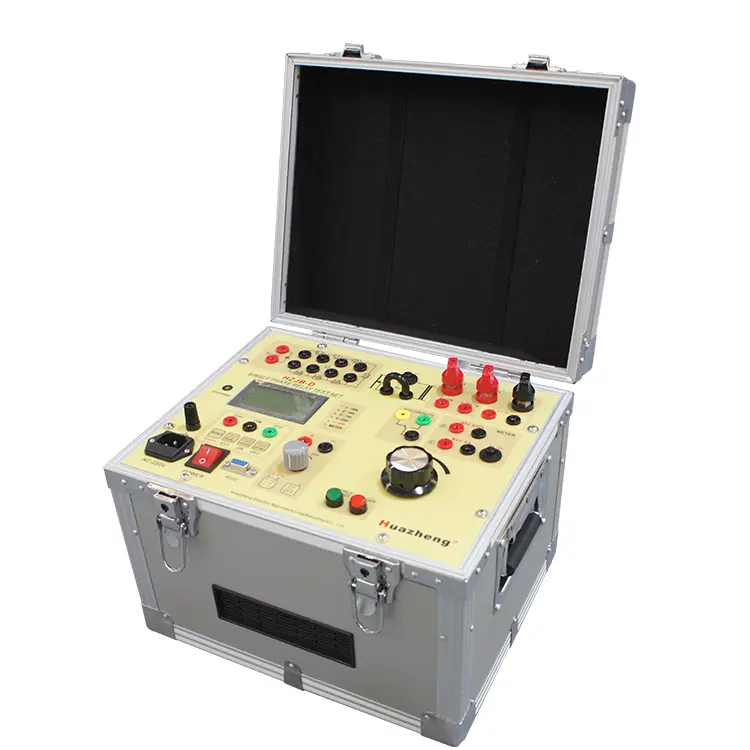

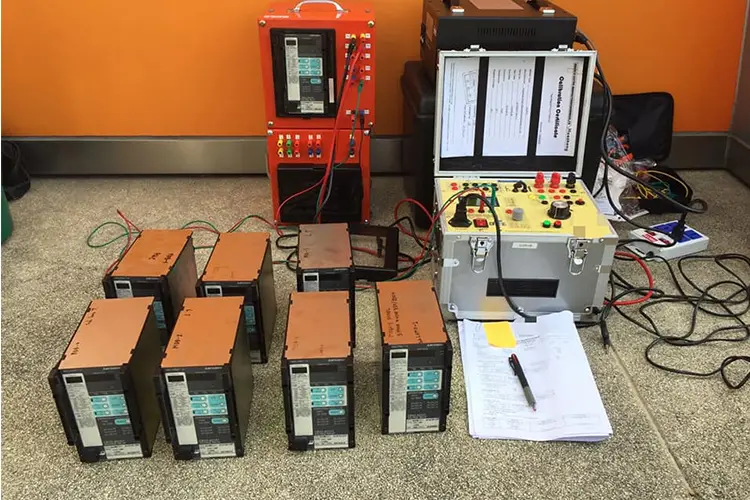

Supplier Alat Uji Injeksi Arus Sekunder Portabel Single Phase Relay Protection Tester Huazheng HZJB-D

I. Fitur Utama

1. Mengeluarkan jalur isolasi penuh untuk tegangan DC yang dapat disesuaikan, lengkap dengan perlindungan otomatis terhadap hubung singkat (short circuit), kelebihan beban (overload), dan kelebihan rentang (out range).
2. Arus Keluaran Maksimum: $0 \sim 150\text{ A}$.
3. Dilengkapi meteran volt-ampere AC/DC digital LCD, dapat menampilkan nilai tegangan dan arus AC/DC, stopwatch, potensial, serta status kontak.
4. Stopwatch elektrik internal; tersedia kontak elektrik dengan potensial maksimum $250\text{ V}$; pengukuran kanal ganda.
5. Desain ringan, bervolume kecil, dan memiliki fungsi yang lengkap.

II. Parameter dan Fungsi Teknis Utama

1. Daya masukan ternominal: $\text{AC: } 220\text{V} \pm 10\% \cdot 1000\text{VA} \cdot 50\text{Hz}$
2. Keluaran AC & DC:

3. Keluaran Auxiliary DC:
   • $0 \sim 110\text{ V}$: Tegangan $120\text{ V}$, Arus maksimum $0,5\text{ A}$
   • $110 \sim 220\text{ V}$: Tegangan $220\text{ V}$, Arus maksimum $0,5\text{ A}$
4. Stopwatch:
   • Rentang: $0,0000 \sim 999999\text{ S}$, Resolusi: $0,1\text{ ms}$, Akurasi: $\pm 5$
   • Dilengkapi kontak elektrik dan masukan potensial, tegangan masukan maksimum: $\text{DC } 250\text{ V}$
5. Amperemeter:
   • Rentang: Internal: $0,000 \sim 150,0\text{ A}$; Eksternal: $0,000 \sim 6,000\text{ A}$ (AC atau DC)
   • Akurasi: $0,5\%$, Metode pengukuran: AC: Nilai RMS sejati (True RMS), DC: Rata-rata (Average)
6. Voltmeter:
   • Rentang: $0,0 \sim 600,0\text{ V}$ (AC atau DC)
   • Akurasi: $0,5\%$, Metode pengukuran: AC: Nilai RMS sejati (True RMS), DC: Rata-rata (Average)
7. Resistor dan Kapasitor:
   • Resistansi: $0,5\text{ Ohm}$ hingga $2,5\text{ kOhm}$
   • Kapasitor: $10\text{ }\mu\text{F}$, tegangan maksimum $\text{AC } 450\text{ V}$
8. Kontak Aksesori (Pembagian / Kombinasi):
   • Arus maksimum: $1\text{ A}$, Tegangan maksimum: $\text{AC } 250\text{ V}$ atau $\text{DC } 120\text{ V}$
9. Lingkungan Penggunaan:
   • Suhu: $-10^\circ\text{C} \sim 40^\circ\text{C}$, Kelembapan relatif kurang dari $80\%$
10. Dimensi & Berat:
    • Volume: $320\text{ mm} \times 260\text{ mm} \times 230\text{ mm}$
    • Berat: $16\text{ kg}$

Dimensi Fisik: $478 \times 360 \times 316\text{ mm}$

Cara Penggunaan (Usage Method)

1. Pengoperasian Tegangan dan Arus:

   • Nyalakan perangkat, lalu pilih terminal keluaran arus atau tegangan yang diinginkan.
   • Tekan tombol “Output selection”, kemudian tekan tombol “ON/OFF”.
   • Perangkat akan menampilkan status simulasi gangguan (simulation failure state). Gunakan tombol pengatur (knob) untuk mengontrol besaran keluaran tegangan dan arus AC/DC.

2. Keluaran Tegangan & Arus DC Tambahan (Auxiliary Output):

   • Putar potensiometer ke posisi nol terlebih dahulu, lalu hubungkan jalur keluaran.
   • Pilih nilai tegangan yang diperlukan ($0\text{ V}$ atau $110 \sim 220\text{ V}$) dan tekan tombol keluaran.
   • Sesuaikan potensiometer untuk mendapatkan keluaran tegangan dan arus yang diinginkan.
   • Untuk penggunaan eksternal, tekan “Output Selection” ke mode masukan eksternal (external input), lalu hubungkan keluaran ke terminal tegangan/arus eksternal atau ke Voltmeter/Amperemeter eksternal.

3. Penggunaan Resistansi & Kapasitor:

   • Lepaskan terlebih dahulu tab pendek berbentuk U pada terminal Rx.
   • Pilih nilai resistansi (tersedia resistor tunggal $50\text{W}$) atau kapasitansi yang sesuai secara seri.
   • Hubungkan rangkaian sesuai dengan diagram atau petunjuk visual pada perangkat.

4. Stopwatch (Pengukur Waktu)

• 1. Masukan Sinyal (Input Signal):

  • Kontak default yang berubah dari kondisi On ke Off atau Off ke On.

  • Kontak DC positif $5\text{V} – 250\text{V}$ yang berubah dari kondisi On ke Off atau Off ke On.

• 2. Cara Masukan Sinyal (Signal Input Way):

  • Baik menggunakan masukan tunggal maupun ganda, kedua terminal masukan umumnya harus dihubungkan langsung ke dua kontak sakelar saat mengukur sinyal sakelar yang tidak bertegangan maupun bertegangan (seperti pada Gambar 1 (1) – (4)).

  • Catatan: Terlepas dari metode sambungan pada Gambar 1 (3) – (4), terminal hitam pada stopwatch harus selalu terhubung ke tingkat logika rendah (LOW level).

• 3. Contoh Aplikasi (Application Examples):

  • Mengukur waktu kerja (action time) dan waktu umpan balik (feedback time) dengan mengatur tombol kanal ganda “single / dual” seperti pada Gambar 2:

    • ① Mengukur waktu kerja: Tekan tombol ON, sesuaikan nilai tegangan/arus yang diperlukan, tekan OFF, lakukan reset stopwatch, lalu tekan ON kembali. Layar LCD stopwatch akan menampilkan jeda waktu sesaat dari saat kumparan relai diberi daya hingga kontak terhubung normal (atau kontak tertutup normal/normally closed terputus).

    • ② Mengukur waktu umpan balik: Setelah pengukuran waktu kerja selesai, lakukan reset stopwatch, lalu tekan OFF. Layar LCD akan menampilkan jeda waktu sesaat dari saat daya dimatikan hingga kontak terbuka normal (normally open) terputus (atau saat kontak tertutup normal/normally closed terhubung).

Perhatian (Caution)

1. Perangkat harus diarde (grounded) secara andal selama pengoperasian untuk menjamin keselamatan.

2. Harap sesuaikan pengaturan kontras (contrast adjustment) jika layar tampak gelap atau hitam.

3. Tombol pemilihan pengukuran (measuring selection) tidak akan aktif setelah arus mulai dikeluarkan.

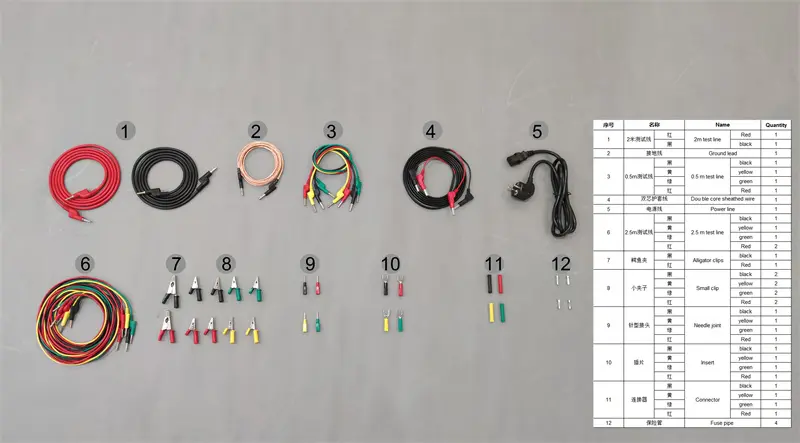

Packing list
