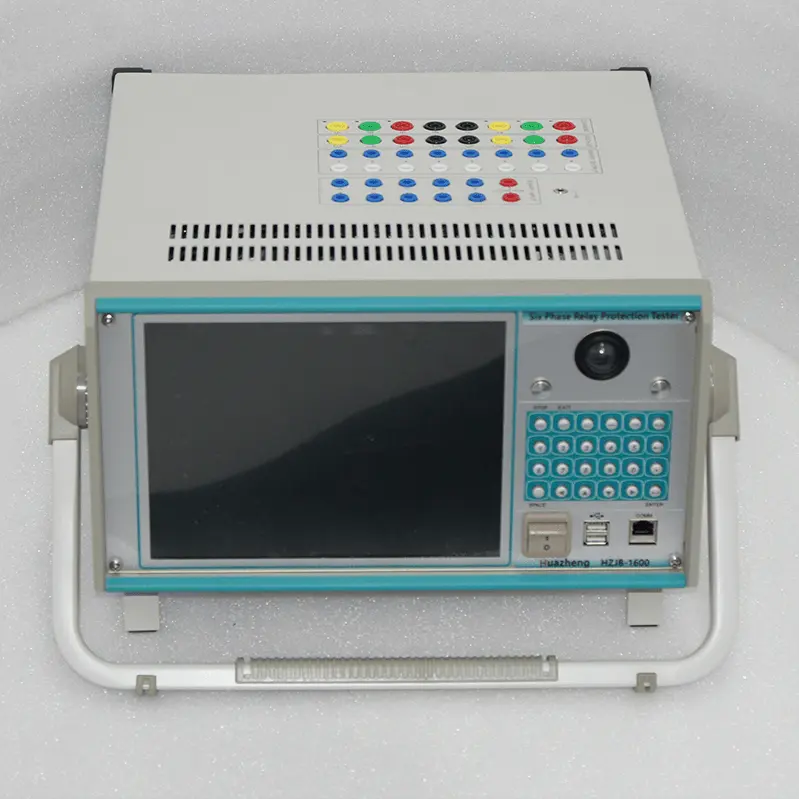

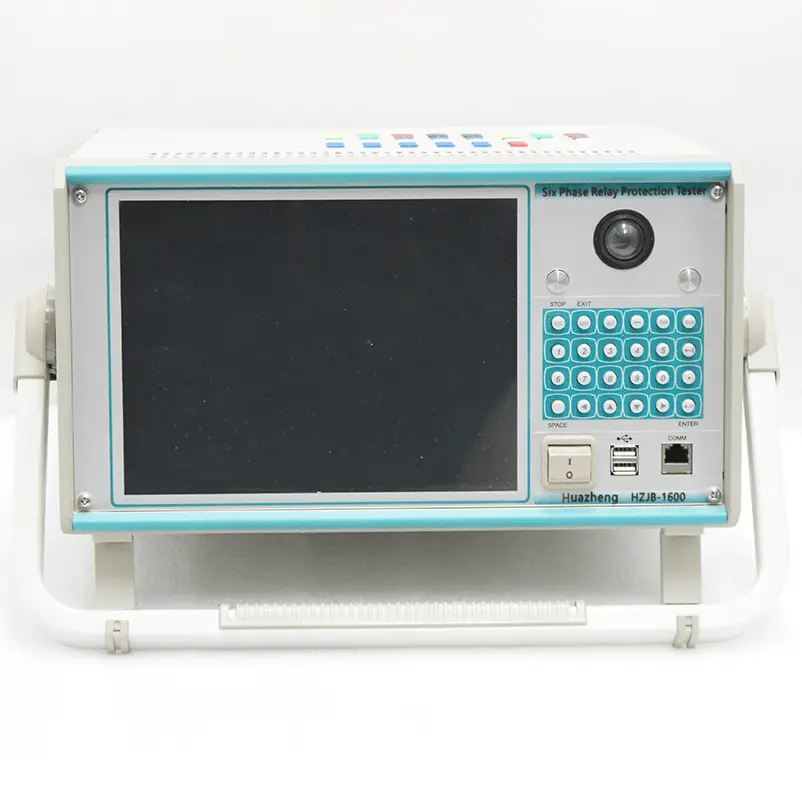

Parameter Nominal
- Keluaran Arus AC:
- Keluaran arus per fasa: $0 \sim 30\text{ A}$ (akurasi kelas 0,1)
- Keluaran arus paralel enam fasa: $0 \sim 180\text{ A}$
- Arus fasa kerja kontinu yang diizinkan: $10\text{ A}$
- Daya keluaran maksimum arus fasa: $450\text{ VA}$
- Daya keluaran maksimum arus paralel enam fasa: $1000\text{ VA}$ (waktu kerja maksimum $10\text{ s}$)
- Rentang frekuensi (gelombang fundamental): $0 \sim 1200\text{ Hz}$
- Orde harmonik: $0 \sim 24$
- Keluaran Arus DC:
- Keluaran arus: $0 \sim \pm 10\text{ A/fasa}$, $0 \sim \pm 60\text{ A}$ (paralel enam fasa); akurasi kelas 0,2
- Tegangan beban maksimum: $20\text{ V}$
- Keluaran Tegangan AC:
- Tegangan fasa: $0 \sim 120\text{ V}$ (akurasi kelas 0,1); Tegangan garis: $0 \sim 240\text{ V}$
- Daya keluaran (fasa / garis): $80\text{ VA} / 100\text{ VA}$
- Rentang frekuensi: $0 \sim 1200\text{ Hz}$; Orde harmonik: $0 \sim 24$
- Keluaran Tegangan DC:
- Amplitudo tegangan fasa: $0 \sim \pm 160\text{ V}$ (akurasi kelas 0,2); Amplitudo tegangan garis: $0 \sim \pm 320\text{ V}$
- Daya keluaran (fasa / garis): $70\text{ VA} / 140\text{ VA}$

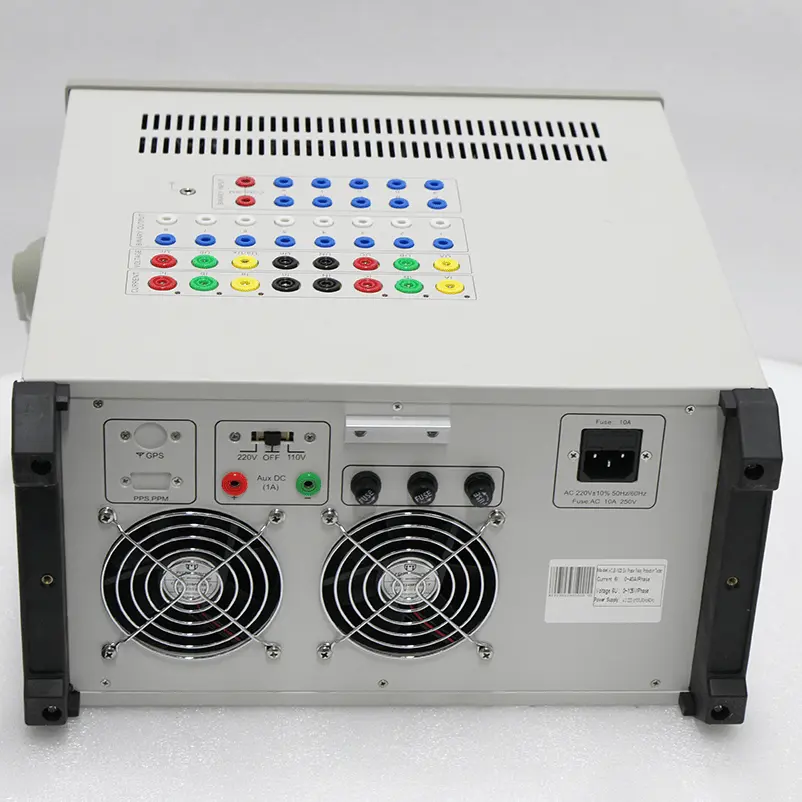

- Masukan & Keluaran (I/O):
- Masukan (10 kanal): Kontak bebas ($1 \sim 20\text{ mA}$, $24\text{ V}$); Kontak potensial (“0”: $0 \sim +6\text{ V}$, “1”: $+11\text{ V} \sim +250\text{ V}$)
- Keluaran (8 kanal): DC $220\text{ V} / 0,2\text{ A}$; AC $220\text{ V} / 0,5\text{ A}$
- Pengukuran Waktu:
- Rentang: $0,1\text{ ms} \sim 9999\text{ s}$; Akurasi: $< 0,1\text{ ms}$

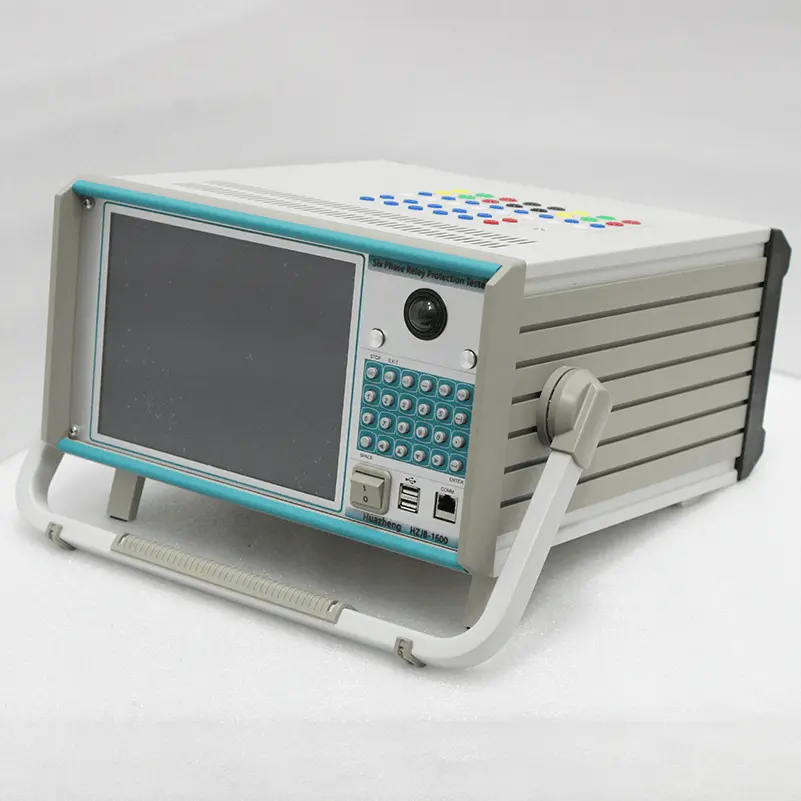

- Dimensi & Berat:
- $420 \times 360 \times 210\text{ mm}^3$; $19\text{ kg}$
Jenis Proteksi Relai dan Modul Pengujian
| Jenis Relai / Proteksi | Item Pengujian | Modul Uji yang Disarankan | Keterangan / Catatan |
| Relai Sinyal, Waktu, Antara, Koinsidensi, DC Lainnya | Item uji terkait | DC Test, AC and DC Test | Untuk masukan hibrida AC/DC pada relai antara, gunakan modul AC and DC Test. Gunakan loop tegangan jika arus nominal terlalu kecil. |
| Relai Arus, Lebih/Kurang Tegangan, Komponen Urutan, Sinkronisasi, Waktu Invers | Item uji terkait | AC Test, Modul Karakteristik $I^t$ | Relai komponen urutan diuji pada modul khusus di dalam AC Test. Relai waktu invers diuji pada modul “It characteristics”. |
| Relai Diferensial (Fitur Magnetik DC) | Fitur magnetik DC | Differential Relay, Differential Harmonic, AC/DC Test, Harmonic Test | Lihat panduan pada Appendix 5 untuk konfigurasi pengkabelan yang benar. |
