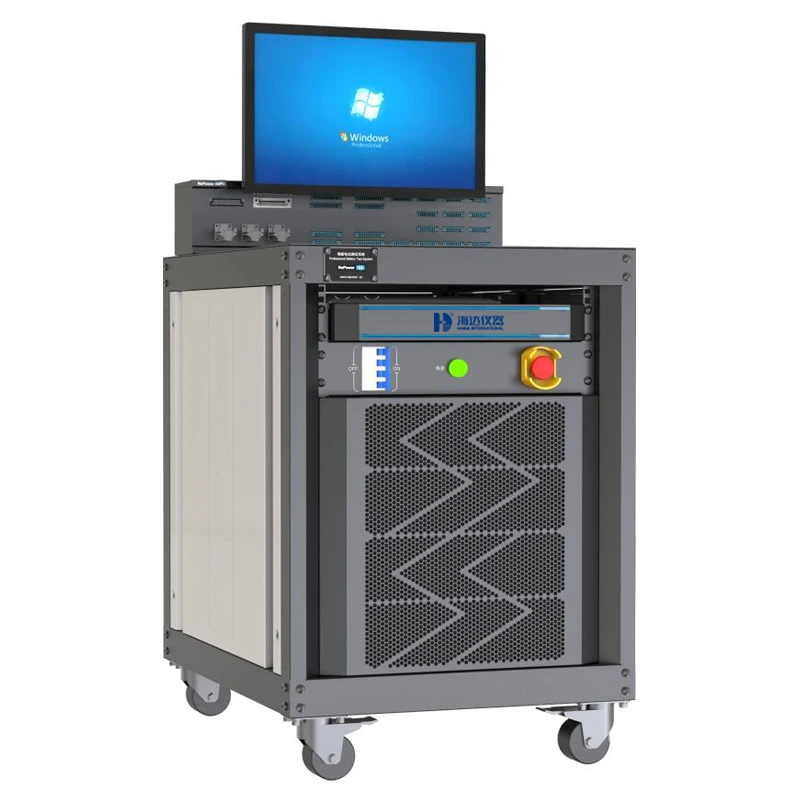

PCB battery protection board testing system
Sistem pengujian papan perlindungan baterai PCB digunakan dalam pengujian sistem papan perlindungan paket baterai daya, pengujian kinerja PCB dan aspek teknisnya, serta menghasilkan laporan pengujian yang lengkap.
Keunggulan Produk
- Soft-start pada output arus untuk menghindari lonjakan arus (current shock).
- Desain sumber arus dengan proteksi open-circuit dan pembatas tegangan untuk mencegah keluaran tegangan berlebih.
- Setiap channel dilengkapi sumber tegangan konstan dan sumber arus konstan yang independen serta dapat diprogram.
- Mendukung pengujian independen multi-channel secara bersamaan untuk meningkatkan efisiensi dan kapasitas produksi.
- Mendukung berbagai solusi battery pack lithium, termasuk port yang sama, port berbeda, serta berbagai versi hardware dan software.
- Mendukung pembacaan, penulisan, dan perbandingan data Gas Gauge pada protection board baterai PACK jadi maupun semi-finished.
- Perangkat lunak mampu mendeteksi baterai secara otomatis, menjalankan pengujian, serta merekam hasil pengujian secara otomatis.
Keunggulan Produk
- Menggunakan baterai virtual tanpa risiko korsleting sehingga keamanan pengujian lebih terjamin.
- Desain baterai virtual yang dapat dipasang dan dilepas (pluggable) sehingga mudah diperluas, dengan dukungan rentang dari 4S hingga 36S.
- Perangkat lunak mendukung pengaturan proyek pengujian secara modular untuk validasi produksi, penelitian dan pengembangan (R&D), pengujian penelitian, serta mendukung pengembangan lanjutan (secondary development).
- Mendukung pengujian yang dimulai secara manual maupun otomatis dengan satu klik, termasuk melalui tombol, barcode, dan PLC.
- Mendukung pengujian independen multi-channel untuk meningkatkan efisiensi dan kapasitas produksi.
Spesifikasi Produk :
| Models | 8016-HD |
|||
| Pack Voltage | Voltage Measurement | 5-180V | 0.1% F.S | 1mV |
| Simulated battery’s output | Voltage range | 100-5000 mV | 0.01%R.D ± 0.02% F.S | 0.1mV |
| Current range1 | 1-5000uA | 0.01%R.D ± 0.1% F.S | 0.1uA | |
| Current range2 | 1-3000mA | 0.01%R.D ± 0.1% F.S | 0.1mA | |
| Simulated battery sampling | Voltage range | 100-5000 mV | 0.01%R.D ± 0.02% F.S | 0.1mV |
| Current range1 | 1-5000uA | 0.01%R.D ± 0.1% F.S | 0.1uA | |
| Current range2 | 1-3000mA | 0.01%R.D ± 0.1% F.S | 0.1mA | |
| Simulated batte’s ability of absorbs current | Current range | 1-3000mA | 0.01%R.D ± 0.1% F.S | 0.1mA |
| Temperature simulation | Temperature range | -50℃~300℃ | 0.1%R.D ± 3% F.S | 0.1℃ |
| High precision constant-current source | Voltage range | 1-5V | 0.1%FS | 0.1mV |
| Charge current | 1-300A | 0.05%RD±0.05% FS | 0.1uA | |
| Discharge current | 1-300A | 0.05%RD±0.05% FS | 0.1mA | |
| Recharger | Voltage range | 1-120V | 0.1% FS | 0.1mV |
| Current range | 1-500mA | 1% FS | 0.1mA | |
| Load | Voltage range | 1-120V | 0.1% FS | 0.1mV |
| Current range | 1-500mA | 1% FS | 0.1mA | |
| Basic function test | OCV test | |||
| Normal power consumption test | ||||
| Sleep power test | ||||
| Cell over-voltage protection and recoveQ test | ||||
| Cell under-voltage protection and recoveQ test | ||||
| Total voltage over-voltage protection and recoveQ test | ||||
| Total voltage under-pressure protection and recoveQ test | ||||
| Balance voltage and current test | ||||
| Charge and discharge over-current protection and recoveQ test | ||||
| Shok-circuit protection and recoveQ test | ||||
| High and low temperature protection and recoveQ test | ||||
| Signal function test | Voltage sampling test,temperature sampling test,resistance sampling test, IO signal test | |||
| Communication function | CANBUS / RS485 / RS232 / I2C / SUMBUS etc. | |||
