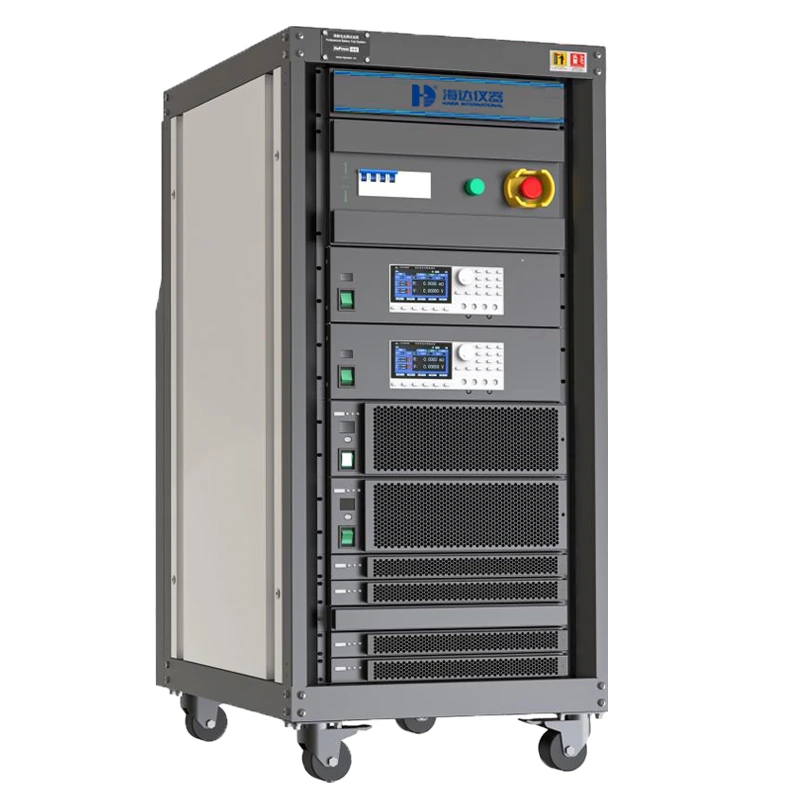

Finished/semi-finished power battery testing system
Sistem pengujian baterai daya jadi dan setengah jadi yang digunakan dalam pengujian kinerja dan pengendalian mutu paket baterai daya untuk perkakas listrik, sepeda listrik, sepeda motor listrik, kendaraan listrik, serta modul baterai untuk fasilitas penyimpanan energi.
Fungsi Pengujian
- Uji Tegangan Rangkaian Terbuka (OCV Test)
- Uji Resistansi Internal DC (DCIR Test)
- Uji Proteksi Arus Lebih saat Pengisian dan Pengosongan (Charge/Discharge Over-Current Protection Test)
- Uji Resistansi ID (ID Resistance Test)
- Uji Resistansi NTC (NTC Resistance Test)
- Uji Impedansi AC (AC Impedance Test)
- Uji Waktu Tunda Arus Lebih (Over Current Delay Test)
- Uji Kapasitas Beban (Load Capaciticty)
Keunggulan Produk
- Soft-start pada output arus untuk menghindari lonjakan arus (current shock).
- Desain sumber arus dengan proteksi open-circuit dan pembatas tegangan untuk mencegah keluaran tegangan berlebih.
- Setiap channel dilengkapi sumber tegangan konstan dan sumber arus konstan yang independen serta dapat diprogram.
- Mendukung pengujian independen multi-channel secara bersamaan untuk meningkatkan efisiensi dan kapasitas produksi.
- Mendukung berbagai solusi battery pack lithium, termasuk port yang sama, port berbeda, serta berbagai versi hardware dan software.
- Mendukung pembacaan, penulisan, dan perbandingan data Gas Gauge pada protection board baterai PACK jadi maupun semi-finished.
- Perangkat lunak mampu mendeteksi baterai secara otomatis, menjalankan pengujian, serta merekam hasil pengujian secara otomatis.
Spesifikasi Produk
| Models | 8017-HD | ||||
| Simulated battery’s output | Output Voltage | 6-60V | 12-200V | ±0.05% F.S | 1mV |
| Voltage | 6-60V | 12-200V | ±0.05% F.S | 1mV | |
| Discharge Voltage | Voltage Measurement | 6-60V | 12-200V | ±0.05% F.S | 1mV |
| Charge Current | Output Current | 0.1-60A | 0.1-300A | ±0.05% F.S | 1mA |
| Current Reading | 0.1-60A | 0.1-300A | ±0.05% F.S | 1mA | |
| Discharge Current | Output Current | 0.1-60A | 0.1-300A | ±0.05% F.S | 1mA |
| Current Reading | 0.1-60A | 0.1-300A | ±0.05% F.S | 1mA | |
| Charge/discharge Over-current Protection testing | Time Range | 0-60000mS | 0-60000mS | 0.1% | 1mS |
| ACR | Voltage | 0-60V | 0-300V | ±（0.01%rdg+10dgt） | 1mV |
| Impedance | 0.001mΩ~3mΩ | 3mΩ~3KΩ | ±（0.5%rdg+10dgt） | 0.001mΩ | |
| Resistance Measurement | IDR | 0.01KΩ~1MΩ | 0.1% | 1Ω | |
| NTC | 0.01KΩ~1MΩ | 0.1% | 1Ω | ||
| Basic function test | OCV test | ||||
| Comparison test of OCV difference | |||||
| Charge Pedormance Test | |||||
| Discharge Pedormance Test | |||||
| Wake Up | |||||
| Comparison test of charging current accuracy | |||||
| Comparison test of discharge current accuracy | |||||
| ACR impedance test | |||||
| Load impedance test | |||||
| Charge Over current protection and recoveQ test (OCP) | |||||
| Discharge Over current protection and recoveQ test (OCP) | |||||
| Charge and discharge DCR test | |||||
| Cell voltage sampling test | |||||
| Cell temperature sampling test | |||||
| SOC test | |||||
| Software and hardware version reading test | |||||
| Communication function | CANBUS / Rs485 / Rs232 / I2C / SUMBUS etc. | ||||
