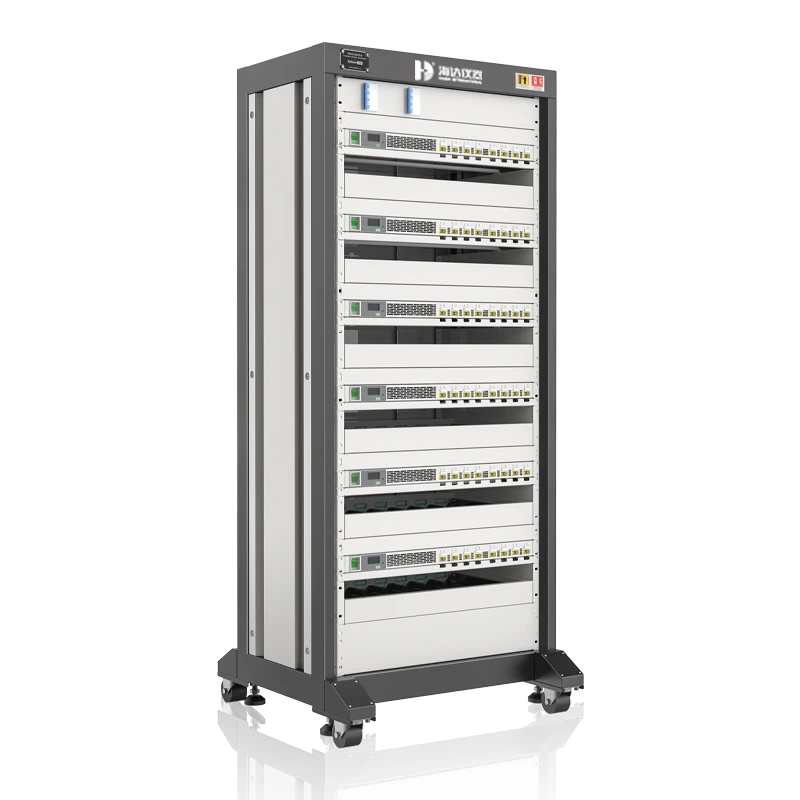

BMS battery management testing system
Sistem pengujian manajemen baterai (BMS) digunakan untuk kalibrasi parameter, verifikasi, dan pengujian selama tahap pengembangan dan produksi sistem manajemen baterai (BMS) untuk kendaraan listrik dan pembangkit listrik penyimpanan energi. Sistem ini juga menghasilkan laporan pengujian yang komprehensif.
Fungsi Pengujian
- Uji Konsumsi Arus Statis (Static Current Consumption Test)
- Verifikasi Akurasi Arus (Current Precision Verification)
- Uji Arus Balancing (Balanced Current Test)
- Uji dan Verifikasi Resistansi Isolasi (Insulation Resistance Test and Verification)
- Verifikasi Akurasi Tegangan (Voltage Precision Verification)
- Simulasi Sinyal Pengisian Sesuai Standar Nasional (National Standard Charge Signal Simulation)
Keunggulan Produk
- Menggunakan baterai virtual tanpa risiko korsleting sehingga lebih aman, fleksibel, dan mudah dioperasikan. Dapat diganti atau diperluas secara bebas hingga mendukung maksimal 400S.
- Perangkat lunak mendukung pengaturan proyek pengujian secara modular untuk validasi produksi, penelitian dan pengembangan (R&D), pengujian penelitian, serta mendukung pengembangan lanjutan (secondary development).
- Mendukung pengujian yang dimulai secara manual maupun otomatis dengan satu klik, termasuk melalui tombol, barcode, dan PLC.
- Mendukung pengujian independen multi-channel untuk meningkatkan efisiensi dan kapasitas produksi.
- Mendukung simulasi proses kerja battery pack dengan sinkronisasi hingga tingkat milidetik.
- Mendukung pengujian aging jangka panjang dan pengujian keandalan (reliability testing).
Spesifikasi Produk
| Models | 8018-HD-BMS-5V3A/5A/10A-24S~240S-200A/400A/600A | |||||||
| PACK Voltage | Voltage Measurement | 5-1000V | 0.1% F.S | 0.1V | ||||
| Simulated battery output | Voltage range | 0.1-5V | 0.01%R.D ± 0.02% F.S | 0.1mV | ||||
| Current range1 | 1-5000uA | 0.01%R.D ± 0.1% F.S | 0.1uA | |||||
| Current range2 | 1-3000mA | 0.01%R.D ± 0.1% F.S | 0.1mA | |||||
| Simulated battery sampling | Voltage range | 0.1-5V | 0.01%R.D ± 0.02% F.S | 0.1mV | ||||
| Current range1 | 1-5000uA | 0.01%R.D ± 0.1% F.S | 0.1uA | |||||
| Current range2 | 1-3000mA | 0.01%R.D ± 0.1% F.S | 0.1mA | |||||
| Simulated battery’s ability of absorbs current | Current range | 1-3000mA | 0.01%R.D ± 0.1% F.S | 0.1mA | ||||
| Temperature simulation | Temperature range | -50℃~300℃ | 0.1%R.D ± 3% F.S | 0.1℃ | ||||
| High precision constant current source | Deliver & absorb current range | 0~200A/400A/500A/600A | ±0.05% F.S | 1mA | ||||
| DC high-voltage power | Voltage range | 0-1000V | 0.1%RD±0.1%FS | 0.1V | ||||
| Current range | 0-10A | 0.1%RD±0.1%FS | 1mA | |||||
| High Power Resistor | 2 sets | 5KΩ~10MΩ | 0.1%RD±3%FS | 5KΩ | ||||
| DI/DO Module | Configure as required | |||||||
| AI/AO Module | Configure as required | |||||||
| CAN communication unit | 4 sets | |||||||
| Basic function test | OCV test | |||||||
| Power-on power consumption test | ||||||||
| Power loss power consumption test | ||||||||
| Power loss power consumption test | ||||||||
| Cell temperature accuracy test | ||||||||
| Total voltage comparison test | ||||||||
| SOC comparison test | ||||||||
| Insulation resistance accuracy comparison test | ||||||||
| Balancing function test | ||||||||
| Power supply voltage test | ||||||||
| Alarm function test | Voltage/current/temperature/SOC alarm functions at all levels | |||||||
| Signal function tes | Voltage sampling test | |||||||
| IO signal input and output test | ||||||||
| Communication function | CANBUS / RS485 / RS232 / I2C / SUMBUS etc. | |||||||
