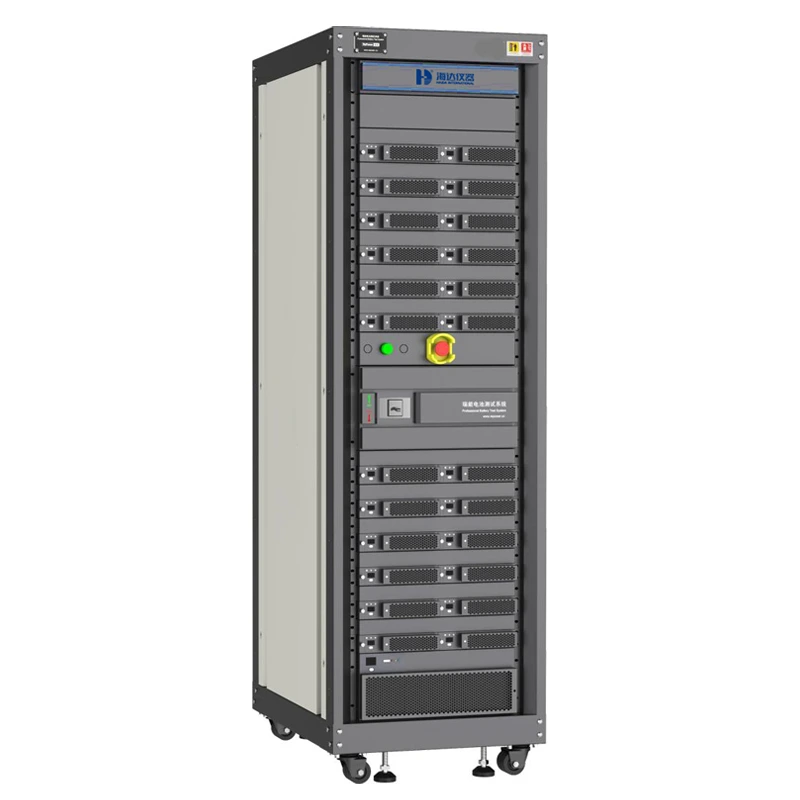

Power battery module/pack testing system 60V/100V
Sistem pengujian modul/paket baterai daya digunakan dalam pengujian dan pengendalian mutu baterai litium pintar atau paket baterai, seperti sepeda listrik, drone, peralatan medis, robot keseimbangan, dan penyedot debu, serta mampu mengintegrasikan pemantauan data pengisian dan pengosongan daya.
Fungsi Pengujian
- Uji Siklus Umur Baterai (Cycle Life Test)
- Uji Pengisian dan Pengosongan Baterai (Charging/Discharging Test)
- Uji Kapasitas Baterai (Battery Capacity Test)
- Uji Karakteristik Suhu (Temperature Characteristic Test)
- Uji Retensi Muatan (Charge Retention Test)
- Uji Pulsa Kondisi Kerja Kecepatan Tinggi (High-Speed Working Condition Pulse Test)
- Uji SOC Statis dan Dinamis (Static/Dynamic SOC Test)
- Uji DCIR / Resistansi Internal Arus Searah (DCIR Test)
Keunggulan Produk
- Mendukung pengujian konsistensi tegangan baterai tunggal.
- Mendukung perbandingan kurva pengisian dan pengosongan multi-channel.
- Mendukung operasi multi-channel secara paralel.
- Nilai faktor daya (Power Factor) hingga 0,99.
- Dilengkapi perlindungan terhadap kesalahan polaritas (anti-reverse connection) dan perlindungan data.
- Efisiensi pelepasan energi dan umpan balik energi baterai ≥ 90%.
- Desain modular untuk memudahkan perawatan dan pemeliharaan.
- Mendukung komunikasi RS485 dan CAN dengan baud rate yang dapat disesuaikan.
- Mendukung impor file DBC hanya dengan satu klik.
- Mendukung penggunaan nilai BMS yang ditentukan pengguna sebagai parameter kontrol dan proteksi.
- Mendukung pengujian pelacakan tegangan dan arus BMS.
- Mendukung pengaturan hak akses pengguna melalui sistem manajemen login yang dapat disesuaikan.
Spesifikasi :
| Models | 8010-HD | |||||
| AC parameters | Wiring method | Three-phase five-wire system | ||||
| Power supply voltage | 380±10% VAC | |||||
| Power supply frequency | 50±5% Hz | |||||
| Power factor | > 0.99 | |||||
| Max. power feedback efficiency | ≥ 90% | |||||
| THD | ＜5% | |||||
| DC parameters | Output current | 20A, 30A, 40A, 60A | ||||
| Total output power | 15KW-60KW | |||||
| Single channel voltage range | 60V~100V | |||||
| Voltage accuracy | ± 0.05% F.S | |||||
| Voltage resolution | 1mV | |||||
| Current accuracy | ± 0.05% F.S | |||||
| Current resolution | 1mA | |||||
| Current response time | 10ms（10%~90% F.S） | |||||
| Current switching time | 20ms（-90%~90% F.S） | |||||
| Upper computer software function | Charging mode | CC, CV, CCCV, CP, Slope etc. | ||||
| Discharge mode | CC, CV, CP, CR, Slope etc. | |||||
| Other working mode | Still,Pause | |||||
| Test cut-of condition | Battey voltage, current, time, capacity, temperature | |||||
| Data export Format | Excel, TXT etc. | |||||
| Data recording interval | 10ms | |||||
| Editable step | Max.10000 | |||||
| Programmable step | Max.10000 | |||||
| Nested loop | Max.10 layers | |||||
| Software protection | OCP/OVP/UVP/Reverse or wrong connection protection/ Protection for abnormal communication | |||||
| Third-party Device Integration | Support linkage of temp. chamber, MTV/MTS, and pressure sensor | |||||
| Other parameters | IP grade | IP20 | ||||
| Working temperature | 0℃~40℃ | |||||
| Cooling method | Forced Fan-cooled | |||||
| Noise | ＜75dB | |||||
| Cabinet size（W*D*H mm） | 600*850*1030 / 600*800*1980 | |||||
