Digital Inclinometer MEMS Presisi untuk Monitoring Deformasi, Kemiringan, dan Stabilitas Struktur Geoteknik
RST Digital Vertical Inclinometer System adalah alat ukur inclinometer digital berbasis sensor MEMS biaxial accelerometer yang dirancang untuk monitoring kemiringan, deformasi, dan pergerakan pada struktur maupun lingkungan geoteknik. Sistem ini memiliki desain probe yang ringkas sehingga mampu melewati casing dengan radius tikungan yang lebih kecil, sehingga cocok digunakan pada borehole dengan kondisi geometris yang menantang.
Dilengkapi microcontroller lokal, digital calibration presisi, dan fast settling time, sistem ini memungkinkan proses pengambilan data inclinometer yang cepat dan efisien. Probe memiliki rentang pengukuran hingga ±30°, repeatability hingga ±0,002°, resolusi data 0,005 mm per 500 mm, serta kapasitas penyimpanan lebih dari 1.000.000 pembacaan.
RST Digital Inclinometer System juga dilengkapi cable reel dengan sistem komunikasi nirkabel dan dapat digunakan bersama RST Digital Inclinometer App pada perangkat Android berkemampuan Bluetooth. Sistem ini mendukung penggunaan hingga 30 jam secara kontinu dan baterai dapat diisi tanpa perlu dilepas, sehingga praktis untuk kegiatan monitoring di lapangan.
Dengan pilihan panjang sistem mulai dari 30 m hingga lebih dari 300 m, RST Digital Inclinometer System dapat digunakan untuk berbagai kebutuhan monitoring bendungan, reservoir, stabilitas lereng, struktur, tambang bawah tanah, tambang terbuka, serta aplikasi geoteknik lainnya.
Fitur Utama
- Sistem digital vertical inclinometer dengan sensor MEMS biaxial accelerometer
- Desain probe ringkas untuk melewati radius tikungan casing yang lebih kecil
- Fast settling time untuk pengumpulan data yang lebih cepat
- Digital calibration dengan presisi tinggi
- Hot swap dengan Digital Horizontal dan Spiral Inclinometer Probe
- Penggunaan kontinu hingga 30 jam
- Baterai dapat diisi tanpa harus dilepas

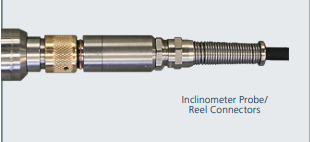

- Gangguan konektor yang minimal
- Memori lebih dari 1.000.000 pembacaan
- Rentang pengukuran hingga ±30°
- Repeatability hingga ±0,002°
- Akurasi sistem hingga ±2 mm per 25 m
- Resolusi data hingga 0,005 mm per 500 mm
- Axis alignment dilakukan secara digital
- Probe berbahan stainless steel
- Komunikasi nirkabel melalui cable reel
- Kompatibel dengan RST Digital Inclinometer App
- Mendukung perangkat Android dengan koneksi Bluetooth
- Kabel diperkuat Kevlar®
- Cable jacket berbahan polyurethane
- Temperatur operasi -40 hingga +70°C
- Tersedia panjang sistem 30 m, 50 m, 75 m, 100 m hingga 300 m atau lebih
Aplikasi
- Monitoring bendungan (Dams)
- Monitoring reservoir
- Monitoring geoteknik
- Monitoring deformasi struktur
- Monitoring stabilitas lereng
- Monitoring pergerakan tanah
- Underground mining
- Open pit mining
- Monitoring borehole dan casing
- Pemantauan kemiringan dan deformasi struktur
- Investigasi dan pemantauan kondisi geoteknik

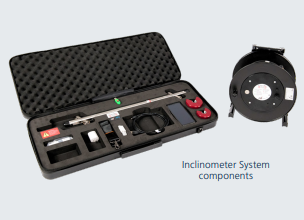

Komponen Sistem
- MEMS Digital Inclinometer Probe dengan protective case
- Cable Reel dengan wireless communication system

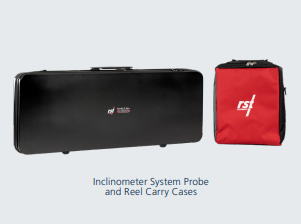

- Cable Reel Carrying Case
- Silicone spray untuk konektor probe dan kabel
- Data collection & transfer software
- Cable grips 70 mm dan 85 mm
- AC Adapter untuk reel battery charger
Tabel Spesifikasi Inclinometer
| Parameter | Spesifikasi |
|---|---|
| Jenis Produk | Digital Vertical Inclinometer System |
| Sensor | MEMS Accelerometer, Biaxial |
| Wheelbase | 0,5 m / 24 in |
| Diameter Probe | 25,4 mm / 1,00 in |
| Panjang Probe | 719 mm / 32,6 in termasuk konektor |
| Berat Probe | 1,06 kg / 2,45 lbs |
| Material Probe | Stainless Steel |
| Full-Scale Range | ±30° |
| Resolusi Data | 0,005 mm per 500 mm |
| Repeatability | ±0,002° |
| Akurasi Sistem | ±2 mm per 25 m |
| Axis Alignment | Digitally Nulled |
| Memori | >1.000.000 pembacaan |
| Temperatur Operasi | -40 hingga +70°C |
| Komunikasi | Wireless / Bluetooth |
| Penggunaan Kontinu | Hingga 30 jam |
| Aplikasi Data Collector | RST Digital Inclinometer App |
| Platform Aplikasi | Android |
Tabel Spesifikasi Kabel
| Parameter | Spesifikasi |
|---|---|
| Diameter Kabel | 6,40 mm ±0,1 mm / 0,25 in |
| Berat Kabel | 2,3 kg / 50 m |
| Breaking Strength | 1,8 kN / 400 lbs |
| Reinforcement | Kevlar® |
| Jacket | Polyurethane |
| Cable Stretch | 7,0 mm pada kabel 50 m dalam dry borehole |
| Cable Reel | Sistem komunikasi wireless |
| Cable Reel ≤75 m | Diameter 310 mm |
| Cable Reel 100–200 m | Diameter 380 mm |
| Cable Reel ≥225 m | Diameter 460 mm |
| Berat Reel dengan Kabel 50 m | 4,7 kg |
Pilihan Sistem
| Part Number | Spesifikasi |
|---|---|
| IC32003 | Sistem lengkap 30 m dengan probe 0,5 m |
| IC32005 | Sistem lengkap 50 m dengan probe 0,5 m |
| IC32075 | Sistem lengkap 75 m dengan probe 0,5 m |
| IC32010 | Sistem lengkap 100 m dengan probe 0,5 m |
| Sistem Custom | 125, 150, 200, 250, 300 m dan lebih |
| IC32110 | Sistem lengkap 100 ft dengan probe 2 ft |
| IC32115 | Sistem lengkap 150 ft dengan probe 2 ft |
| IC32120 | Sistem lengkap 200 ft dengan probe 2 ft |
| IC32130 | Sistem lengkap 300 ft dengan probe 2 ft |
| Sistem Imperial Custom | 400, 500, 600, 800, 1000 ft dan lebih |
