RST Inclinometer Casing – Casing Inclinometer Presisi untuk Monitoring Borehole dan Stabilitas Struktur
RST Inclinometer Casing merupakan casing akses yang dirancang untuk pemasangan pada borehole, tanggul, bendungan, pile, beton, dan berbagai struktur konstruksi. Casing ini berfungsi sebagai jalur untuk memandu probe MEMS-based Inclinometer atau Digital In-Place Inclinometer System dalam melakukan pengukuran pada dua arah ortogonal.
Casing menggunakan material ABS virgin resin non-recycled yang menawarkan fleksibilitas, stabilitas, ketahanan terhadap benturan pada suhu rendah, serta ketahanan terhadap korosi. Guide grooves dibuat dengan proses machining untuk menghasilkan toleransi presisi dan membantu mengontrol azimuth selama pengukuran.
Fitur Utama
- Guide grooves presisi tinggi dengan proses machining.
- Toleransi spiral groove ≤ 0,3°/10 ft (3 m).
- Material ABS virgin resin berkualitas tinggi.
- Tahan terhadap benturan pada suhu rendah.
- Tahan korosi dan memiliki stabilitas material yang baik.
- Coupling self-aligning untuk mempermudah pemasangan.
- Sambungan kedap air dan grout.
- Tersedia casing dengan diameter luar 70 mm dan 85 mm.
- Mendukung pemasangan probe inclinometer MEMS dan sistem Digital In-Place Inclinometer.
Aplikasi
- Monitoring stabilitas lereng dan landslide.
- Monitoring deformasi dan stabilitas tanggul serta bendungan.
- Monitoring subsidence atau penurunan tanah.
- Monitoring pile dan pondasi.
- Monitoring struktur di bawah tangki penyimpanan besar.
- Pengukuran defleksi pier dan abutment jembatan.
- Monitoring area di sekitar galian besar.
- Investigasi deformasi dan pergerakan struktur menggunakan sistem inclinometer.
Tabel Spesifikasi Inclinometer Casing
| Parameter | 70 mm (2,75 in.) OD | 85 mm (3,34 in.) OD |
|---|---|---|
| Diameter Luar Casing + Coupling | 70 mm (2,75 in.) | 85 mm (3,34 in.) |
| Diameter Dalam Casing | 59 mm (2,32 in.) | 73 mm (2,87 in.) |
| Panjang Casing | 1,5 atau 3 m | 1,5 atau 3 m |
| Berat Casing | 1,27 kg/m | 1,49 kg/m |
| Material | ABS Plastic | ABS Plastic |
| Spiral Groove | ≤ 0,3°/10 ft | ≤ 0,3°/10 ft |

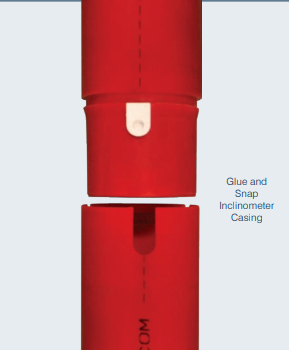

Spesifikasi Glue & Snap – 70 mm
| Parameter | Spesifikasi |
|---|---|
| Load Test | 738 kg (1630 lbs.) |
| Collapse Test | 17,2 bar (250 psi) |
Tabel Spesifikasi Telescopic Section
| Parameter | 70 mm Casing | 85 mm Casing |
|---|---|---|
| Diameter Luar | 76,96 mm (3,03 in.) | 91,44 mm (3,6 in.) |
| Panjang Terkompresi | 457 mm (18 in.) | 457 mm (18 in.) |
| Panjang Diperpanjang | 609 mm (24 in.) | 609 mm (24 in.) |
| Rentang Ekspansi | 152 mm (6 in.) | 152 mm (6 in.) |
| Berat | 0,77 kg (1,7 lbs.) | 0,9 kg (2 lbs.) |
