Metallic Time Domain Reflectometry (TDR) System
RST Metallic Time Domain Reflectometry (TDR) System adalah sistem monitoring geoteknik yang digunakan untuk mendeteksi dan memantau pergerakan serta deformasi tanah dan batuan di sepanjang borehole. Sistem menggunakan coaxial cable yang dipasang dengan grout, kemudian perubahan refleksi sinyal dianalisis untuk mengetahui lokasi, jenis, dan tingkat pergerakan tanah.
Fitur Utama
- Instalasi ekonomis dan biaya akuisisi data rendah.
- Memantau deformasi sepanjang borehole.
- Mendeteksi perubahan akibat deformasi, abrasi, atau kerusakan kabel.

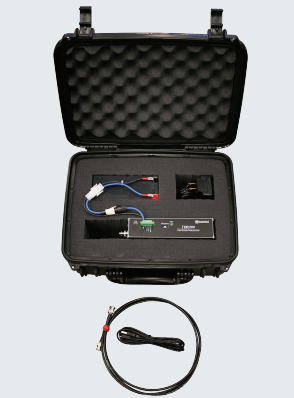

- Mendukung TDR200 Readout dan FlexDAQ Data Logger.
- Dapat terhubung ke PC untuk analisis data.
- Cocok untuk monitoring geoteknik jangka panjang.
Aplikasi
- Monitoring pergerakan tanah dan batuan.
- Monitoring subsidence di atas tambang bawah tanah yang ditinggalkan.
- Monitoring stabilitas high wall pada tambang terbuka.
- Pemantauan deformasi dan kestabilan area pertambangan.
- Investigasi pergerakan massa tanah dan batuan melalui borehole.
Tabel Spesifikasi
| Parameter | Spesifikasi |
|---|---|
| Kekuatan Tarik | 113 kg |
| Gaya Tarik Maksimum | 1100 N (247 lb) |
| Jarak Clamp Maksimum | 0,6 / 1 m |
| Radius Tekuk Minimum – Single | 70 mm |
| Radius Tekuk Minimum – Repeated | 125 mm |
| Momen Tekuk | 6,5 Nm |
| Suhu Instalasi | -40 hingga +60°C |
| Suhu Operasi | -50 hingga +85°C |
| Suhu Penyimpanan | -70 hingga +85°C |
| Konduktor Dalam | Copper-Clad Aluminium, 4,8 mm |
| Dielektrik | Foam Polyethylene, 11,9 mm |
| Konduktor Luar | Corrugated Copper, 13,8 mm |
| Material Jacket | Polyethylene (PE), 15,8 mm |
| Berat | 0,2 kg/m |
| Impedansi Karakteristik | 50 ±1 Ω |
| Kecepatan Propagasi Relatif | 88% |
| Kapasitansi | 76 pF/m |
| Induktansi | 0,19 μH/m |
| Frekuensi Operasi Maksimum | 8,8 GHz |
| Jacket Spark Test RMS | 8000 V |
| Peak Power Rating | 38 kQ |
| RF Peak Voltage | 1950 V |
| Resistansi DC Konduktor Dalam | 1,57 Ω/km |
| Resistansi DC Konduktor Luar | 2,7 Ω/km |
