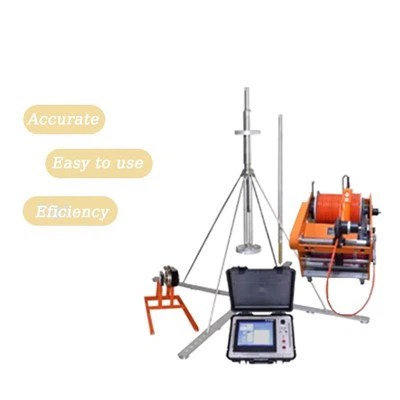

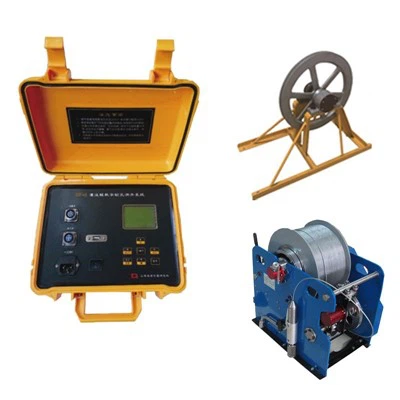

Komponen & Spesifikasi Perangkat (Equipment Components)

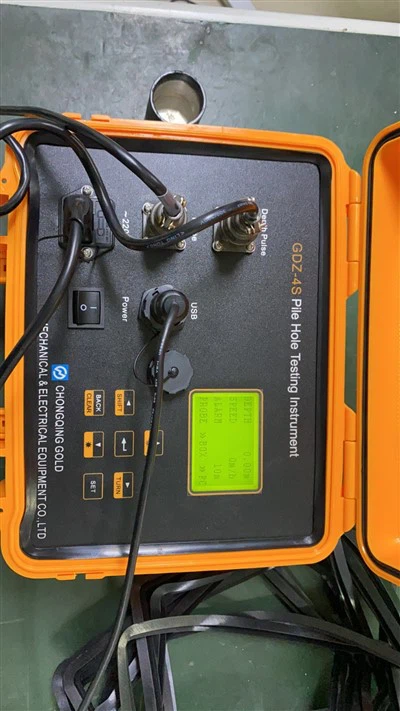

1. Kotak Pencatat GDZ-4S (GDZ-4S Logger Box)
Catu Daya (Power Supply): AC 220V ±10%
Frekuensi: 50Hz
Suhu Kerja: -20℃ ～ 75℃
2. Winch Logging DJ0348 (DJ0348 Logging Winch)
Kedalaman Maksimal: 100 meter
Kecepatan Angkat (Hoisting Speed): 600 ～ 1000 m/jam
Diameter Kabel: $\Phi 4,7\text{ mm}$
Catu Daya: AC 220V ±10% | Frekuensi: 50Hz | Arus: 5A
Encoder Kedalaman: SG9208
Jumlah Pulsa: 1800 P/R
Kesalahan Penghitungan Kedalaman: ±1‰
3. Probe Kaliper & Vertikalitas JJYX-1 (JJYX-1 Caliper and Verticality Probe)
Rentang Diameter: $\Phi 600$ ～ $\Phi 2000\text{ mm}$ (dengan kaki ekstensi tambahan) | Akurasi: 1% F.S
Rentang Deviasi (Kemiringan): 0° ～ 15° | Akurasi: ±0,5°
Ketahanan Tekanan Probe: ≤10 MPa
Dimensi Probe: $\Phi 100 \times 2185\text{ mm}$
Berat Probe: 25 kg
Suhu Kerja: -20℃ ～ 75℃
Mode Transmisi: Kode Manchester (Manchester code)
4. Katrol Mulut Bor JH500 (JH500 Drilling Mouth Pulley)
Keliling Roda: 0,5 M/R (Meter per Putaran)
🛠️ Panduan Persiapan Lapangan (Field Preparation)
Instrumen harus ditempatkan di area terbuka di lapangan pada permukaan tanah yang datar dan kering.
Jarak antara winch dan sumur dianjurkan sekitar 10 meter.
Katrol (pulley) harus dikencangkan secara kuat pada rangkanya sebelum dipasang di atas sumur guna mencegah rangka terlepas atau jatuh ke dalam sumur.
Sambungkan 4 kabel utama pada kotak pencatat (logger box), yang terdiri dari kabel daya (power cord), kabel USB, kabel depth encoder, dan kabel collector ring.
📊 Spesifikasi & Parameter Teknis Utama (Main Technical Specifications)
Rentang Pengukuran Lubang: 500 mm ～ 1600 mm
Bias Pengukuran Lubang: ≤ ±5 mm
Pengukuran Vertikalitas:
Rentang Pengukuran: 0° ～ 10°
Resolusi: 0,01°
Bias Pengukuran: ≤ ±0,1°
Pengukuran Ketebalan Sedimen:
Diameter Probe di Bawah Tanah: 40 mm
Jarak Antar Elektroda: 20 mm ±0,5 mm
Bias Pengukuran Resistivitas Spesifik: ≤ 5%
Winch:
Panjang Kabel: 100 meter (dapat disesuaikan sesuai kebutuhan pelanggan)
Kekuatan Tarik Kabel: ≥ 0,35 ton (kekuatan putus/tear-out strength 0,65 ton)
Kecepatan Kabel: 10 m/menit
Bias Indikasi Kedalaman: ≤ 1‰
Berat Winch: 50 kg
Daya Motor: 550W
Dimensi (P × L × T): $600 \times 450 \times 350\text{ mm}$ (ketinggian 600 mm dengan pegangan tangan)
Mode Kontrol: Sakelar dua arah (two-direction switch)
Mode Pengkabelan: Dilengkapi fungsi pengkabelan otomatis dan manual (hand cranking).
Suhu Kerja:
Probe Pengukuran: 0℃ ～ 50℃
Unit Permukaan (Ground Units): -10℃ ～ 45℃
Kelembapan Relatif: < 85%
Catu Daya: AC (220V ±10%), 50Hz
