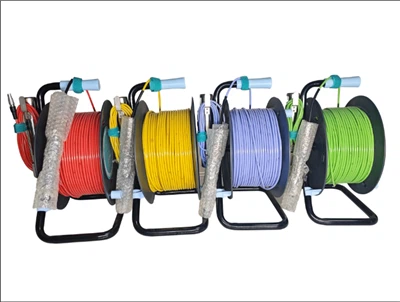

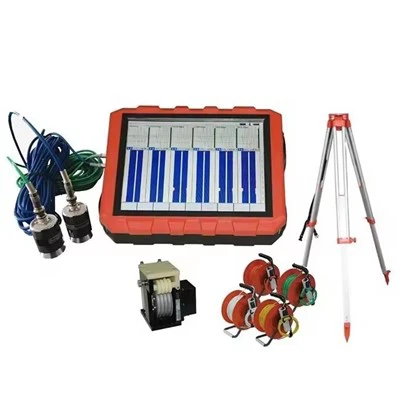

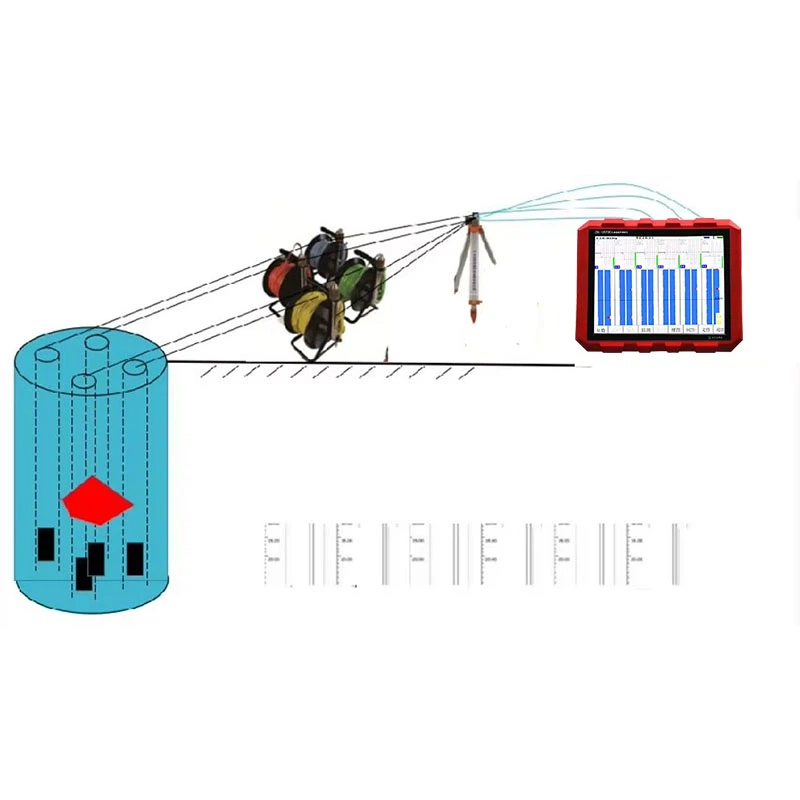

Penguji tiang pancang ultrasonik multi-saluran GD-U5800 adalah instrumen khusus portabel yang menggunakan metode transmisi ultrasonik untuk mendeteksi integritas fondasi tiang beton (concrete pile foundations). Alat ini mengadopsi rangkaian pemancar dan penerima mandiri multi-saluran (multi-channel self-transmitting and self-receiving circuits), yang memungkinkan deteksi beberapa bagian secara bersamaan. Dengan menempatkan 3 hingga 5 transduser di dalam tabung pengujian ultrasonik, uji kombinasi lengkap untuk 3 hingga 10 bagian dapat diselesaikan dalam sekali pengangkatan. Hal ini secara drastis meningkatkan efisiensi deteksi serta meringankan beban kerja personel pengujian di lapangan.
🎯 Fungsi Utama (Main Function)
Metode transmisi ultrasonik untuk mendeteksi integritas tiang fondasi (foundation piles).
Metode komprehensif ultrasonik-pantul (ultrasonic rebound comprehensive method) untuk mendeteksi kuat tekan beton.
Metode transmisi ultrasonik untuk mendeteksi area longgar dan rongga (voids) pada komponen bangunan.
Metode pengukuran datar ultrasonik untuk mendeteksi kedalaman retak dangkal pada permukaan beton.
⭐ Fitur Utama (Main Features)
Gelombang Stabil & Akurat: Bentuk gelombang stabil dan tidak terdistorsi, interpretasi parameter akustik akurat, serta memiliki tingkat pengulangan dan konsistensi yang baik sehingga sangat mempercepat proses pengujian di lapangan.

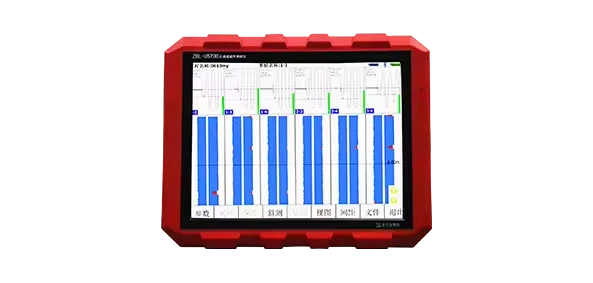

Pemantauan Data Real-Time & Antarmuka Ramah Pengguna: Hasil tes dapat dilihat kapan saja selama pengujian berlangsung. Distribusi titik abnormal di setiap bagian dapat ditampilkan dalam bentuk grafik, lengkap dengan diagram rangkaian gelombang (wave train diagram), diagram kurva, tabel data, dan lain-lain. Penundaan pengambilan sampel (sampling delay) dan pembesaran (magnification) dapat disesuaikan sewaktu-waktu. Menggunakan sistem operasi Linux dengan pengoperasian layar sentuh yang sederhana dan mudah dipelajari.
Kapasitas Penyimpanan Besar: Menggunakan kartu SD berkapasitas besar sehingga pengguna tidak perlu khawatir kehabisan ruang penyimpanan data pengujian.
Baterai Tahan Lama: Dilengkapi baterai litium berkinerja tinggi dan berkapasitas besar yang mendukung pekerjaan lapangan jangka panjang.
Pembaruan Mudah: Perangkat lunak instrumen dapat diperbarui (upgrade) dengan mudah melalui flashdisk USB atau secara online via WiFi.
Manajemen Proyek Terstruktur: Data pengujian dari proyek yang sama disimpan dalam folder khusus berdasarkan nama proyek, membuat pengelolaan data menjadi lebih praktis dan andal.
📋 Spesifikasi Teknis (Specification)
Catatan: Model yang tertera mencakup varian seri GDL-U5600 dan GDL-U5700.
| Parameter Teknis | Spesifikasi / Nilai |
| Model | GDL-U5600 / GDL-U5700 |
| Saluran Host (Host Channels) | 3 / 4 |
| Jumlah Profil yang Diuji per Waktu | 3 / 6 |
| Mode Kontrol | Papan kontrol industri A8 bawaan |
| Layar (Screen) | Layar LCD definisi tinggi 10,4 inci |
| Metode Operasi | Layar sentuh (Touch screen) |
| Metode Penyimpanan | Hard disk elektronik internal ($\ge 4$ GB) + kapasitas U disk |
| Mode Akuisisi | Penambangan kontinu sinkron (Synchronous continuous mining) |
| Interval Sampling | $0,05 \mu\text{s} \sim 1638,4 \mu\text{s}$ (dapat disesuaikan) |
| Akurasi Waktu Transit Akustik | $0,05 \mu\text{s}$ |
| Panjang Rekaman | $512 \sim 4096$ |
| Rentang Waktu Transit Akustik | $\pm 1677,7\text{ ms}$ |
| Tegangan Emisi (Emission Voltage) | Dapat disesuaikan: 65, 250, 500, 1000 V |
| Penguatan Penguat (Amplifier Gain) | $82\text{ dB}$ |
| Rentang Dinamis | $154\text{ dBA}$ |
| Akurasi Penguatan Penguat | $0,5\text{ dB}$ |
| Lebar Pita (Band Width 12dB) | $2 \sim 500\text{ kHz}$ |
| Sensitivitas Penerima | $\le 10 \mu\text{V}$ |
| Interferensi Antar Saluran | $\le 1/400$ |

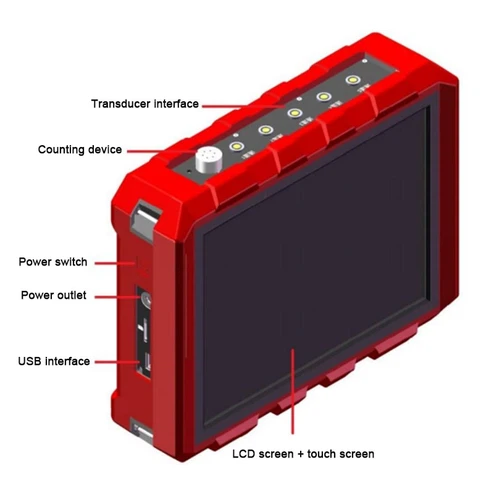

| Port Transmisi | USB, Mini USB, WiFi, Bluetooth |
| Metode Pengukuran | Uji horizontal, uji miring, uji ulang (retest), uji penambahan presisi (finer increment test) |
| Catu Daya Host | Baterai litium internal / Eksternal AC/DC 220V |
| Waktu Kerja Host (Jam) | $> 8$ jam |
| Lingkungan Kerja | Suhu: $-10^\circ\text{C} \sim +40^\circ\text{C}$; Kelembapan: $< 90\%\text{ RH}$ |
| Dimensi Host | $270\text{ mm} \times 220\text{ mm} \times 75\text{ mm}$ |
| Berat Host | $2,5\text{ kg}$ |

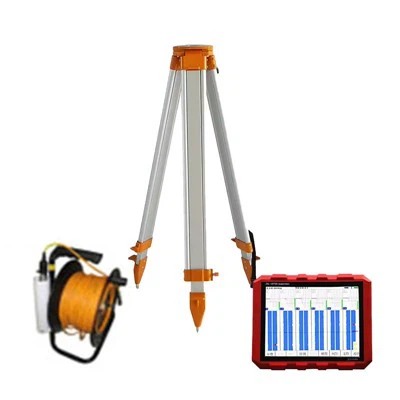

Spesifikasi Perangkat Pengangkat Nirkabel (Wireless Lifting Device)
| Parameter | Spesifikasi / Nilai |
| Mode Koneksi | Nirkabel (Wireless) |
| Jarak Transmisi Maksimal | $\ge 5\text{ meter}$ |
| Resolusi | $1\text{ cm}$ |
| Waktu Kerja (Jam) | $\ge 20\text{ jam}$ |
| Catu Daya | Baterai litium internal |
| Interval Perekaman | $2\text{ cm} \sim 25\text{ cm}$ (dapat disesuaikan) |
| Kecepatan Angkat | $> 60\text{ m/menit}$ (5 titik uji per meter) |
