Beban yang ditempatkan pada struktur atas yang besar ditransfer secara efektif ke lapisan tanah di bawahnya menggunakan fondasi tiang pancang (pile foundation). Jenis fondasi ini sangat diminati untuk jembatan, gedung bertingkat tinggi, dan struktur lainnya meskipun biayanya relatif tinggi. Teknik pengujian non-destruktif (non-destructive testing) paling populer untuk menentukan integritas elemen tiang pancang adalah uji integritas impak regangan rendah (low-strain impact integrity test) atau pengukuran integritas tiang.

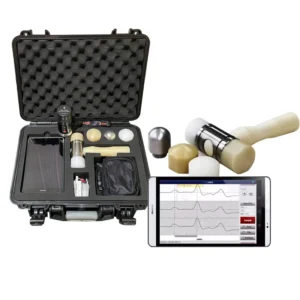

Pengujian ini menggunakan palu genggam kecil (small hand-held hammer), PIT khusus (komputer lapangan portabel), dan akselerometer yang sangat sensitif. Data pengujian dikumpulkan, disimpan, dan dievaluasi langsung di lapangan menggunakan mesin tersebut. Setelah itu, program PIT digunakan untuk melakukan analisis lanjutan di kantor.
Alat ukur dinamis untuk tiang fondasi regangan rendah ini menggunakan teknik pengukuran canggih yang memanfaatkan sensor untuk mengubah parameter penting tiang fondasi—seperti perpindahan (displacement), regangan (strain), dan nilai gaya (force value)—menjadi sinyal elektrik, yang kemudian dikeluarkan setelah melalui pemrosesan dan analisis digital. Keunggulan dari teknik pengukuran ini meliputi sensitivitas tinggi, presisi tinggi, dan keandalan yang tinggi. Alat ini mampu mendeteksi variasi kecil pada gaya tiang fondasi secara instan.
Pengujian dilakukan dengan memasang akselerometer di bagian atas tiang uji. Akselerometer merekam data yang dihasilkan dari hantaman palu genggam kecil. Jika terdapat cacat di sepanjang batang tiang (shaft), ukuran dan lokasinya dapat diperkirakan dengan menganalisis perambatan dan pantulan gelombang yang diinduksi ke dalam tiang oleh hantaman palu tersebut.
⭐ Fitur Utama (Main Features)
Pengujian Non-Destruktif Andal: Memungkinkan pemeriksaan integritas badan tiang secara cepat tanpa merusak struktur tiang pancang (pile elements).
Sensor & Akuisisi Presisi Tinggi: Menggunakan akselerometer sangat sensitif yang dipadukan dengan pemrosesan sinyal digital untuk mendeteksi cacat, retak, atau ketidakkontinuan tiang secara akurat.
Analisis Lapangan (On-Site Evaluation): Data dapat langsung dikumpulkan, disimpan, dan dievaluasi di lapangan menggunakan unit komputer portabel (PIT).
Kompatibilitas Perangkat Lunak Lanjutan: Didukung oleh program analisis PIT untuk pengolahan data mendalam pasca-uji di kantor (office analysis).
Portabel & Mudah Digunakan: Dirancang dengan perangkat ringkas (palu genggam, sensor, dan unit portabel) yang efisien untuk mobilitas tinggi di berbagai proyek konstruksi.
📋 Spesifikasi Teknis Umum (General Technical Specifications)
Metode Pengujian: Uji Integritas Impak Regangan Rendah (Low-Strain Impact Integrity Test / PIT) / Metode Gelombang Pantul.
Komponen Utama:
Unit komputer lapangan / Host perekam data (PIT portabel)
Palu genggam khusus untuk eksitasi impak (hand-held hammer)
Akselerometer bersensitivitas tinggi untuk menangkap getaran/gelombang
Parameter Ukur: Kecepatan rambat gelombang, perpindahan, regangan, dan respons gaya impak.
Aplikasi Objek: Tiang bor beton (cast-in-place piles), tiang pancang pratekan, dan berbagai jenis fondasi tiang dalam (deep foundation).
