Deteksi integritas tiang pancang (pile integrity detection) terutama bertujuan untuk memeriksa keutuhan badan tiang. Metode deteksi yang umum meliputi metode regangan rendah (low strain method), metode transmisi akustik (acoustic transmission method), metode regangan tinggi (high strain method), dan metode pengeboran inti (core drilling method).
Selain untuk tiang bor (cast-in-place piles) berukuran kecil dan menengah, tiang bor berdiameter besar umumnya diuji menggunakan dua metode atau lebih secara bersamaan, sehingga berbagai metode tersebut dapat saling melengkapi. Selain itu, metode langsung (seperti uji beban statis, pengeboran inti, ekskavasi, dan kamera lubang bawah untuk tiang pipa) sangat direkomendasikan untuk fondasi tiang dengan tingkat desain yang tinggi, kondisi fondasi yang kompleks, variabilitas kualitas konstruksi yang besar, atau ketika terdapat kesulitan teknis dalam menilai integritas dengan metode regangan rendah.
🛠️ Komposisi Instrumen (Instrument Composition)

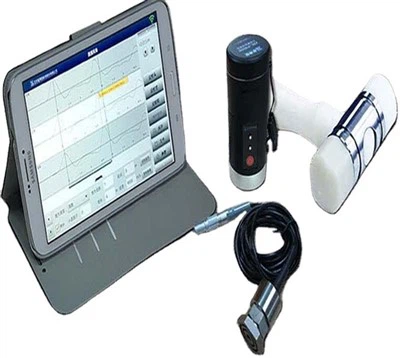

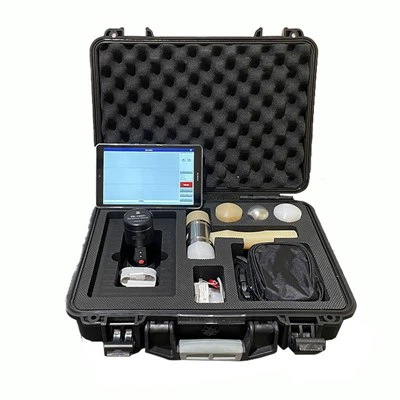

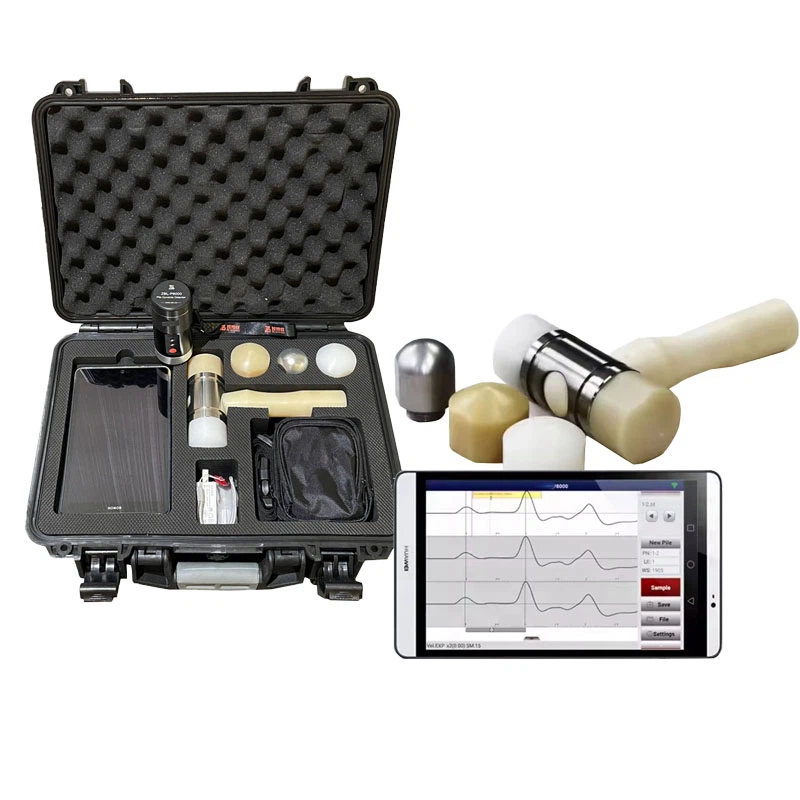

Alat ukur dinamis fondasi tiang nirkabel (wireless pile foundation dynamic measuring instrument) terutama terdiri dari unit host, komputer tablet (sistem Android), sensor akselerasi ICP, peralatan eksitasi (vibration equipment), serta aksesoris pendukung (seperti adaptor daya, kabel data, dll.).
Host Alat Ukur Gerak Nirkabel: Mengemas rangkaian akuisisi, rangkaian manajemen daya, modul transmisi nirkabel, dan baterai litium ke dalam casing yang ringkas. Sensor terhubung langsung ke tiang yang diuji untuk mengubah parameter getaran mekanis menjadi sinyal elektrik. Rangkaian akuisisi mengumpulkan sinyal tersebut, lalu mengirimkannya secara real-time ke perangkat penerima PAD melalui modul transmisi nirkabel untuk ditampilkan, dianalisis, dan disimpan. Operasinya sangat praktis, cepat, tanpa kabel penghubung, serta cocok untuk berbagai kondisi lapangan.
Sensor Getaran (Vibration Sensor): Merupakan salah satu elemen pengujian paling dasar dan penting dalam pengukuran gelombang pantul (reflection wave measurement). Kualitas parameternya secara langsung menentukan keakuratan informasi refleksi tiang. Saat ini, banyak yang menggunakan sensor akselerasi internal (ICP) karena tidak memiliki batasan penguat muatan (charge amplifier), memiliki respons frekuensi yang lebih luas, menghasilkan besaran tegangan dengan output resistansi rendah, serta tidak memerlukan kabel sambungan yang rumit sehingga sangat ideal untuk kebutuhan lapangan.
Kompatibilitas PAD (P8000): Alat ukur gerak nirkabel P8000 dapat dihubungkan dengan berbagai PAD dari merek mainstream seperti Samsung dan ASUS untuk menerima, menampilkan, menganalisis, serta menyimpan data yang terkumpul.
Eksitasi (Excitation): Bertujuan untuk menghasilkan gangguan pada kepala tiang, sehingga menghasilkan gelombang tegangan elastis (elastic stress wave) yang merambat sepanjang badan tiang. Gelombang tegangan dari frekuensi yang berbeda memiliki karakteristik atenuasi yang berbeda pula saat merambat di sepanjang badan tiang.
📋 Spesifikasi Produk (Products Specification)
| Parameter Teknis | Spesifikasi |
| Mode Kontrol (Control Mode) | Platform Android |
| Layar (Screen) | Layar LCD warna TFT dengan kecerahan tinggi |
| Penyimpanan Data (Data Storage) | $\ge 8\text{ GB}$ |
| Mode Operasi (Operation Mode) | Layar sentuh (touch screen) |
| Perbesaran Sentinel (Waktu) | $1, 2, 4, 8, 16, 32$ (dapat disesuaikan) |
| Resolusi A/D (bit) | $24\text{ bit A/D}$ |
| Interval Waktu Sampling | $6,4 \sim 1638,4\ \mu\text{s}$ (dapat disesuaikan) |
| Panjang Maksimum Sampling | $\ge 2048$ |
| Pemicu (Trigger) | Pemicu sinyal (Signal trigger) |
| Tegangan Kebisingan Sistem | $\le 2\text{ mV}$ |
| Rentang Dinamis (Dynamic Range) | $\ge 180\text{ dB}$ |
| Rentang Frekuensi Amplifier | $1 \sim 10\text{ k Hz}$ |
| Panjang Penyimpanan Maksimal | $2048$ |
| Derajat Non-linear Amplitudo | $\le 10\%$ |
| Perbesaran Titik Tetap | $1, 2, 4, 8, 16, 32, 64$ |
| Kesalahan Indikasi Waktu | $\le 1\%$ |
| Resolusi Waktu | $6,4\ \mu\text{s}$ |
| Kesalahan Penguatan (Gain Error) | $\le 1\text{ dB}$ |
🔬 Prinsip Deteksi (Detection Principle)
Metode gelombang pantul (reflection wave method) adalah metode pengujian yang menggunakan eksitasi transien energi rendah untuk merangsang bagian atas tiang, mengukur kurva riwayat waktu kecepatan (velocity time history curve) di kepala tiang, dan menentukan integritas badan tiang melalui analisis teori gelombang atau analisis domain frekuensi. Metode gelombang pantul dapat mendeteksi keutuhan beton pada badan tiang serta menentukan tingkat dan lokasi cacat pada tiang pancang.
