I. Karakteristik Fungsional
1. Pemilihan Arus Output Otomatis:
Tester dapat memilih nilai arus output yang sesuai secara otomatis berdasarkan objek yang diuji dan terutama dirancang untuk mengukur resistansi DC induktif pada transformator.
2. Pengujian Transformator Besar dengan Inti Lima Kaki:
Untuk transformator besar dengan inti lima kaki (five-leg core) dan belitan tegangan rendah yang terhubung delta (Δ), tester dapat digunakan dalam mode eksitasi seri HV & LV. Rangkaian Magnetic Augment untuk belitan dapat terhubung secara otomatis, sehingga memungkinkan pengujian resistansi DC belitan tegangan rendah secara cepat dan akurat.
3. Fungsi Pengujian Tiga Fasa:
Tester dilengkapi fungsi Three-Phase Test yang memungkinkan pengukuran resistansi DC tiga fasa secara simultan pada belitan yang terhubung bintang (Y) serta menghitung persentase ketidakseimbangan (unbalance rate) tiga fasa secara otomatis. Fitur ini secara signifikan mengurangi waktu pengukuran dan meningkatkan efisiensi pengujian. Fungsi pengujian per fasa (phase-by-phase) juga dapat digunakan untuk transformator dengan koneksi YN dan D (Y).
4. Pengaturan Material Belitan:
Material belitan dapat diatur sesuai dengan material yang digunakan pada transformator, seperti tembaga atau aluminium. Dengan demikian, sistem dapat membedakan dan menyesuaikan koefisien konversi suhu untuk masing-masing material.
5. Deteksi Resistansi Kabel Titik Netral Belitan YN:
Tester dilengkapi fungsi deteksi resistansi kabel penghantar titik netral pada belitan YN, sehingga hasil pengujian tiga fasa dapat lebih mendekati nilai hasil pengujian satu fasa.
6. Sistem Perlindungan Lengkap:
Dilengkapi rangkaian perlindungan yang komprehensif serta alarm suara pelepasan muatan dengan indikator pelepasan yang jelas untuk membantu mengurangi risiko kesalahan pengoperasian.
7. Layar Sentuh Warna 7 Inci:
Menggunakan layar sentuh warna 7 inci yang mampu menampilkan data hasil pengujian secara real-time dengan jelas.
8. Antarmuka Bahasa Mandarin dan Inggris:
Menyediakan pilihan antarmuka pengoperasian dalam bahasa Mandarin dan Inggris, yang dapat dikonfigurasi sesuai dengan preferensi pengguna.
9. Komunikasi RS232:
Dilengkapi port komunikasi RS232 untuk mentransmisikan data hasil pengujian ke komputer melalui perangkat lunak kontrol.
10. Port USB:
Dilengkapi port USB untuk mentransfer data hasil pengujian ke USB flash drive (U-disk).
11. Penyimpanan dan Pencetakan Data:
Memiliki kalender dan jam internal serta kapasitas penyimpanan hingga 100 set data pengujian. Hasil pengujian dapat ditinjau kembali dan dicetak untuk kebutuhan dokumentasi.
12. Pengaturan Parameter yang Lengkap:
Menyediakan pengaturan parameter yang lebih komprehensif, meliputi belitan yang diuji, posisi tap, fasa pengujian, suhu sampel, suhu konversi, serta berbagai parameter lain yang berkaitan dengan transformator.
13. Casing Industri yang Portabel dan Tahan Lama:
Menggunakan casing plastik industri yang memberikan portabilitas yang sangat baik sekaligus meningkatkan ketahanan dan masa pakai instrumen untuk penggunaan jangka panjang.
II.Technical Indicators
1)Output current:
Three-phase test: 10A+10A; 5A+5A; 1A+1A; 200mA+200mA; 20mA+20mA;
Single-phase test: 20A; 10A; 5A; 1A; 200mA; 20mA;
2)Measurement range:
Three-phase test: 10A+10A: 1mΩ～0.6Ω;
5A+5A: 2mΩ～1.2Ω;
1A+1A: 10mΩ～6Ω;
200mA+200mA: 100mΩ～30Ω；
20mA+20mA: 10Ω～200Ω；
Single-phase test: 20A: 0.5mΩ～1Ω;
10A: 1mΩ～2Ω;
5A: 2mΩ～4Ω;
1A: 10mΩ～20Ω;
200mA: 100mΩ～100Ω;
20mA: 10Ω～20KΩ;
3)Accuracy: ±(0.2%+2 digits);
4)Minimum resolution: 0.1μΩ;
5)Operating temperature: -10～40℃;
6)Ambient humidity: ≤80%RH, no condensation;
7)Power supply: AC220V±10%, 50Hz±1Hz;
8)Tester dimensions: 428mm* 350mm* 230mm (L*W*H);
9)Tester mass: 11.2kg.

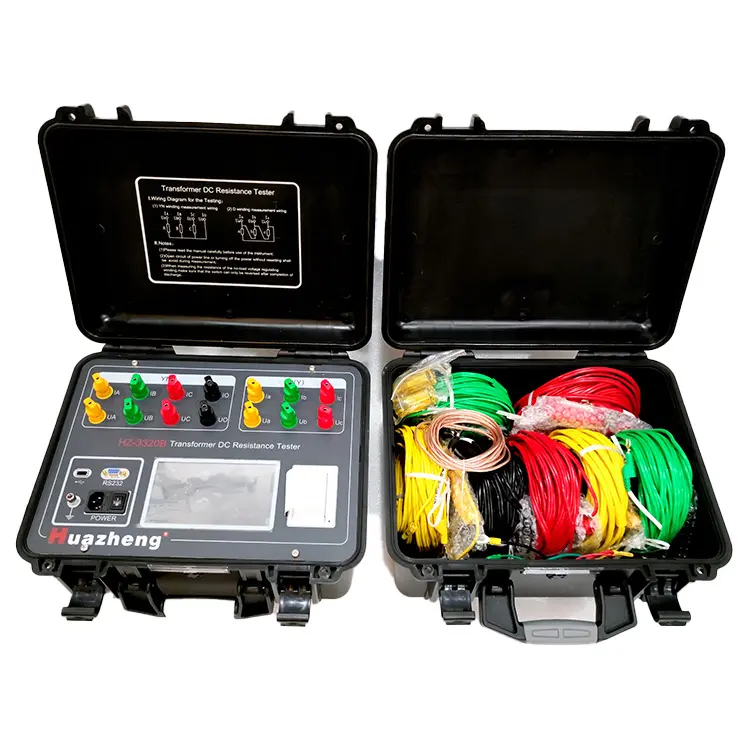

III.List Of Complete Accessories
Name | Quantity |
Transformer DC resistance tester host | 1 unit |
Dedicated test wires | 1 set |
Standard resistance | 1 unit |
Printing paper | 2 rolls |
Fuse | 2 units |
Grounding wire | 1 unit |
Power wire | 1 unit |
