I. Fitur Kinerja
1. Output Arus Tetap dan Otomatis:
Menyediakan output arus tetap 20 mA–40 A dalam 9 tingkat serta output arus otomatis 0,1–40 A. Instrumen secara otomatis memilih arus pengujian yang optimal berdasarkan nilai resistansi objek yang diuji.
2. Rentang Pengukuran Luas:
Memiliki rentang pengukuran 0 Ω–20 kΩ, sehingga dapat digunakan untuk mengukur resistansi DC induktif pada transformator, mutual induktor, dan perangkat lainnya.
3. Berbagai Fungsi Pengukuran:
Instrumen menyediakan beberapa mode pengukuran, meliputi:
- Pengukuran satu kanal.
- Pengukuran tiga fasa YN secara simultan.
- Pengukuran tiga fasa YN dengan kompensasi secara simultan, termasuk resistansi fasa O.
- Pengukuran magnetisasi transformator YND11 secara otomatis.
- Pengukuran selektif tiga fasa YN.
- Pengukuran selektif tiga fasa D/Y.
Selain itu, instrumen dapat menghitung persentase keseimbangan resistansi tiga fasa secara otomatis.
4. Fungsi Penilaian Stabilitas Data:
Instrumen secara otomatis menghitung persentase deviasi resistansi selama 5, 15, atau 30 detik untuk menilai kestabilan data pengukuran secara akurat dan membantu mencegah kesalahan pembacaan.
5. Konversi Resistansi terhadap Suhu:
Mendukung konversi resistansi berdasarkan material objek yang diuji, seperti tembaga atau aluminium, sehingga memudahkan perbandingan hasil pengukuran dengan data historis.
6. Fungsi Demagnetisasi Transformator:
Dilengkapi fungsi demagnetisasi transformator yang efektif untuk mengurangi magnetisme remanen (remanence) pada inti transformator.
7. Fitur Tambahan:
- Kalender permanen (perpetual calendar).
- Penyimpanan hingga 99 set data pengujian.
- Pilihan antarmuka bahasa Mandarin dan Inggris.
- Data tetap tersimpan setelah instrumen dimatikan.
- Dilengkapi micro-printer internal.
- Port USB flash drive (U-disk) untuk ekspor data.
8. Layar Sentuh Berwarna 6 Inci:
Menggunakan LCD layar sentuh warna 6 inci untuk menampilkan data hasil pengujian dengan jelas dan mudah dibaca.
9. Komunikasi RS485 dan Bluetooth:
Dilengkapi dua antarmuka komunikasi RS485 yang memungkinkan koneksi berantai antarperangkat. Dengan dukungan perangkat lunak kontrol pada komputer, instrumen dapat melakukan pengukuran dan pengoperasian secara remote. Modul Bluetooth internal tersedia sebagai opsi untuk komunikasi nirkabel.
10. Alarm Pelepasan Muatan:
Dilengkapi alarm suara saat proses pelepasan muatan serta indikator pelepasan yang jelas untuk membantu mengurangi risiko kesalahan pengoperasian.
11. Perlindungan terhadap Kesalahan Sambungan AC 380 V:
Jika terjadi sambungan yang tidak sesuai ke sumber AC 380 V, sistem perlindungan akan mengaktifkan alarm suara untuk memperingatkan pengguna dan mencegah kerusakan akibat kesalahan koneksi. Instrumen juga dilengkapi perlindungan terhadap Back EMF (gaya gerak listrik balik) serta kemampuan perlindungan yang kuat terhadap pelepasan busur listrik (arc discharge).
12. Daya Tahan dan Keandalan:
Dirancang dengan perlindungan terhadap debu, guncangan, dan kelembapan, serta menawarkan akurasi pengukuran tinggi, stabilitas yang baik, repeatability yang sangat baik, dan portabilitas tinggi, sehingga cocok digunakan untuk pengujian di lapangan.
II.Specifications
1.Output current: automatic, 40A, 20A, 10A, 5A, 2A, 1A, 200mA, 100mA, 20mA
2.Range:
Automatic (0.1-40A) 0 – 200Ω (three-phase simultaneous measurement 0 – 120Ω)
40A 0 – 0.5Ω (three-phase simultaneous measurement 0 – 0.3Ω)
20A 0.0005 – 1.0Ω (three-phase simultaneous measurement0.001–0.6Ω)
10A 0.001 – 2.0Ω (three-phase simultaneous measurement0.002–1.2Ω)
5A 0.002 – 4.0Ω (three-phase simultaneous measurement0.005–2.5Ω)
2A 0.005 – 10Ω (three-phase simultaneous measurement0.01 – 6.0Ω)
1A 0.01 – 20Ω (three-phase simultaneous measurement0.02 – 12Ω)
200m A 0.1 – 100Ω (three-phase simultaneous measurement0.1 – 60Ω)
100m A 0.5 – 200Ω (three-phase simultaneous measurement0.5 – 120Ω)
20m A 10 – 20kΩ only single-phase test)
1.Accuracy: 0.2%±0.1μΩ
2.Minimum resolution: 0.01μΩ
3.Working temperature: -20~ 40℃
4.Ambient humidity: ≤80%RH, no dewing
5.Working power supply: AC: AC220V±10%, 50Hz±1Hz
6.Volume: length 420mm× width 320mm× height 200mm
7.Net weight: 14.8kg

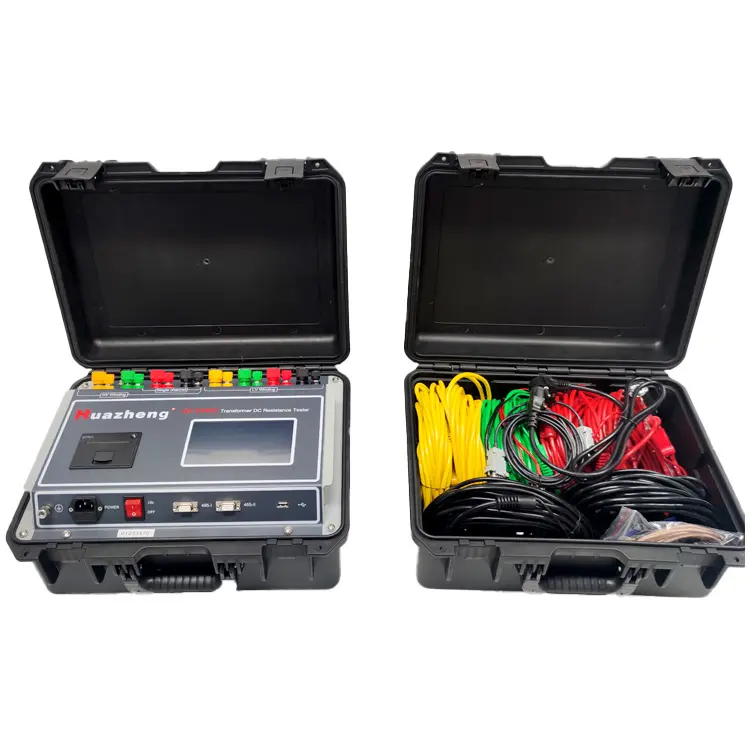

III.Packing List
No. | Item | Qty |
1 | Main engine | 1 |
2 | Power Cable | 1 |
3 | Black test line | 2 |
4 | Red test line | 2 |
5 | Green test line | 2 |
6 | Yellow test line | 2 |
7 | Grounding wire | 1 |
8 | Serial port cable | 2 |
9 | Insurance tube | 2 |
10 | Standard resistor | 1 |
11 | USB flash drive | 1 |
12 | Printing paper | 1 |
