Overview
Resistansi DC transformator merupakan salah satu pengujian wajib dalam proses pembuatan transformator, baik pada pengujian produk setengah jadi, pengujian produk jadi di pabrik, instalasi, serah terima, maupun pengujian preventif di sektor ketenagalistrikan. Pengujian ini dapat secara efektif mendeteksi berbagai cacat manufaktur, seperti pemilihan material yang tidak sesuai, kualitas pengelasan yang buruk, sambungan yang longgar, jumlah lilitan yang tidak sesuai, kabel putus, serta potensi masalah tersembunyi pada belitan transformator setelah beroperasi.

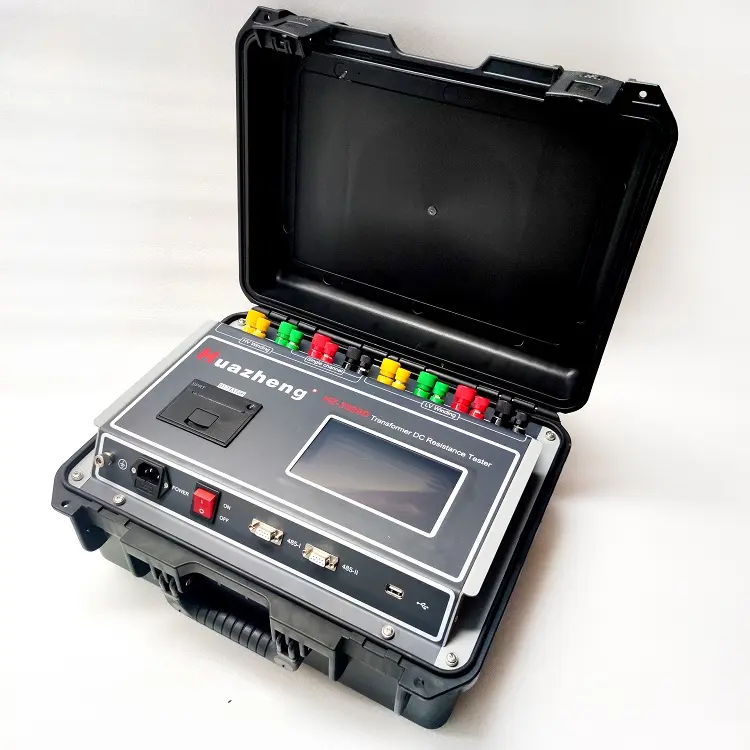

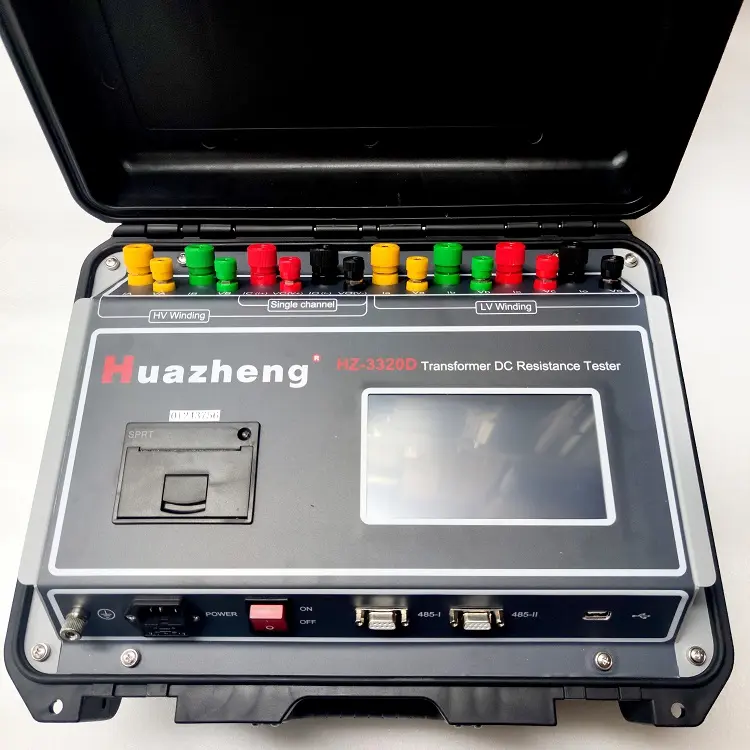

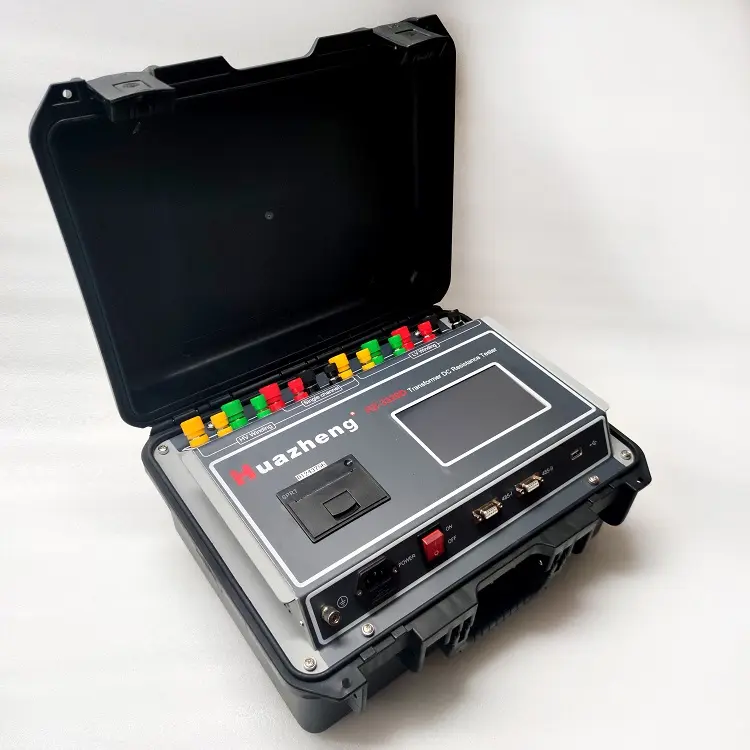

Untuk memenuhi kebutuhan pengukuran resistansi DC transformator secara cepat, perusahaan kami mengembangkan generasi terbaru tester resistansi DC seri JYR dengan memanfaatkan teknologi yang telah dikembangkan sendiri. Instrumen ini menggunakan teknologi catu daya terbaru dengan keunggulan berupa ukuran ringkas, bobot ringan, dan kemampuan menghasilkan arus output yang besar. Alat ini dioptimalkan khusus untuk mengukur resistansi DC belitan tiga fasa pada transformator berkapasitas besar.
Instrumen dapat melakukan pengujian resistansi DC belitan tiga fasa secara bersamaan. Pada transformator dengan pengatur tegangan berbeban (On-Load Tap Changer/OLTC), tidak diperlukan proses pelepasan muatan sebelum mengubah posisi tap. Pengguna dapat langsung melakukan pengaturan tap, sehingga waktu pengukuran hanya sekitar sepertiga dibandingkan metode pengukuran satu fasa konvensional. Hal ini dapat secara signifikan mengurangi waktu kerja dan meningkatkan efisiensi pengujian.
Langkah-Langkah Keselamatan
1. Pastikan untuk membaca buku manual dengan saksama sebelum menggunakan instrumen ini.
2. Operator instrumen harus memiliki pengetahuan dasar mengenai penggunaan peralatan atau instrumen kelistrikan secara umum.
3. Instrumen dapat digunakan di dalam maupun di luar ruangan. Namun, hindari penggunaan di tempat yang terkena hujan, gas korosif, debu berlebihan, suhu tinggi, atau sinar matahari langsung.
4. Instrumen merupakan peralatan berpresisi tinggi, sehingga harus dihindarkan dari getaran yang kuat. Selama proses transportasi, gunakan perlindungan atau peredam guncangan yang memadai.
5. Proses perbaikan, pemeliharaan, dan pengujian/commissioning instrumen harus dilakukan oleh teknisi atau personel profesional.
6. Untuk menjamin keselamatan operator, kabel pembumian (grounding) yang andal harus dipasang sebelum sumber daya dihidupkan. Pelepasan kabel grounding hanya boleh dilakukan setelah sumber daya dimatikan.
7. Selama pengujian berlangsung, dilarang membongkar atau memindahkan klip/klem pengujian maupun kabel catu daya. Setelah pengujian selesai, tunggu hingga alarm suara pelepasan muatan berhenti sebelum melepas kabel pengujian.
8. Untuk belitan dengan pengatur tegangan tanpa beban (off-load tap changer), dilarang mengubah posisi tap selama proses pengujian atau sebelum proses pelepasan muatan selesai.
9. Jika terjadi pemutusan catu daya secara tiba-tiba selama pengujian, instrumen akan secara otomatis memulai proses pelepasan muatan. Pada kondisi ini, jangan langsung melepas kabel pengujian. Kabel pengujian hanya boleh dilepas setelah alarm suara pelepasan muatan berhenti.
Karakteristik Kinerja
1. Output Arus Tetap dan Otomatis:
Menyediakan output arus tetap 10 mA–20 A dalam 8 tingkat, serta output arus otomatis 0,03–20 A. Instrumen dapat secara otomatis menentukan arus pengujian optimal berdasarkan nilai resistansi sampel.
2. Rentang Pengukuran Luas:
Memiliki rentang pengukuran 0 Ω–20 kΩ, sehingga dapat digunakan untuk mengukur resistansi DC induktif pada transformator dan perangkat induktif lainnya.
3. Berbagai Mode Pengukuran:
Dilengkapi berbagai fungsi pengukuran, meliputi:
- Pengukuran satu kanal.
- Pengukuran tiga fasa YN secara simultan.
- Pengukuran tiga fasa YN dengan kompensasi secara simultan, termasuk resistansi fasa O.
- Magnetisasi otomatis transformator YND11.
- Pengukuran selektif per fasa untuk koneksi YN.
- Pengukuran selektif per fasa untuk koneksi D/Y.
- Perhitungan otomatis persentase keseimbangan resistansi tiga fasa.
4. Fungsi Penilaian Stabilitas Data:
Instrumen secara otomatis menghitung persentase penyimpangan resistansi selama 5, 15, atau 30 detik untuk membantu menentukan kestabilan dan keterbacaan data secara akurat serta mencegah kesalahan pembacaan.
5. Fungsi Konversi Suhu:
Mendukung konversi resistansi berdasarkan material belitan atau objek yang diuji, seperti tembaga dan aluminium, sehingga memudahkan perbandingan hasil pengukuran dengan data historis.
6. Fungsi Demagnetisasi Transformator:
Dilengkapi fungsi demagnetisasi transformator yang dapat secara efektif mengurangi magnetisme sisa (remanent magnetism) pada transformator.
7. Penyimpanan dan Pencetakan Data:
Dilengkapi kalender permanen, penyimpanan hingga 100 set data, pilihan antarmuka bahasa Mandarin dan Inggris, serta sistem penyimpanan yang memastikan data tidak hilang setelah instrumen dimatikan. Tersedia pula micro-printer dan port USB flash drive untuk pencetakan dan pemindahan data.
8. Layar Sentuh Warna:
Menggunakan LCD layar sentuh warna 6 inci untuk menampilkan data pengujian dengan jelas.
9. Komunikasi RS485 dan Bluetooth:
Dilengkapi dua antarmuka komunikasi RS485 yang memudahkan koneksi berantai antarperangkat. Dengan perangkat lunak kontrol pada komputer, instrumen dapat mendukung pengukuran dan pengoperasian jarak jauh. Modul Bluetooth internal juga tersedia sebagai opsi untuk komunikasi nirkabel.
10. Alarm Pelepasan Muatan:
Dilengkapi alarm suara pelepasan muatan dengan indikator pelepasan yang jelas untuk membantu mengurangi risiko kesalahan pengoperasian.
11. Perlindungan terhadap Kesalahan Sambungan AC 380 V:
Dilengkapi fungsi perlindungan terhadap kesalahan sambungan sumber AC 380 V. Jika terjadi kesalahan koneksi, alarm suara akan memberikan peringatan untuk membantu mencegah kerusakan instrumen akibat kesalahan pengoperasian. Instrumen juga memiliki perlindungan terhadap Back EMF (gaya gerak listrik balik) serta ketahanan yang kuat terhadap pelepasan busur listrik (arc discharge).
12. Daya Tahan dan Portabilitas:
Memiliki karakteristik tahan debu, tahan guncangan, dan tahan kelembapan, serta menawarkan akurasi pengukuran tinggi, stabilitas yang baik, repeatability tinggi, dan desain yang mudah dibawa, sehingga cocok digunakan untuk pengujian di berbagai lokasi.
