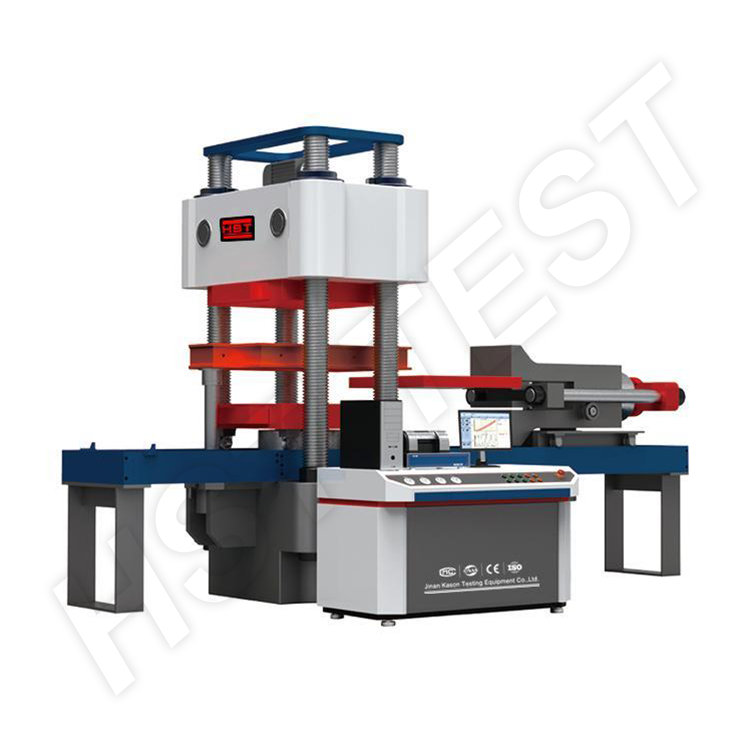

5000KN YJW-5000 Elastomeric Bearing Testing Machine
Pendahuluan (Bahasa Indonesia)
Elastomeric Bearing Testing Machine adalah mesin pengujian yang digunakan untuk memverifikasi sifat mekanik bantalan elastomer tipe pot, spherical, dan pad bearing yang banyak digunakan pada jalan raya, jalur kereta api, jembatan, dan bangunan.
Mesin ini mampu memperoleh berbagai parameter teknis seperti modulus elastisitas tekan, modulus elastisitas geser, gaya geser statis, kekuatan tekan maksimum, koefisien gesekan, deformasi rotasi, serta deformasi aksial dan lateral akibat beban tekan.
Fitur Utama
-
Menggunakan komponen sistem hidrolik berkualitas tinggi:
- Germany ECKERLE internal gear pump
- Taiwan DELTA servo motor
- Italy ATOS servo valve
- Japan YUKEN solenoid valve
- US CCC & SUN hydraulic fittings
untuk memberikan performa tinggi, stabilitas, dan keandalan sistem hidrolik.
- Dilengkapi teknologi “Follow-up Control Technology” yang membuat tekanan hidrolik meningkat secara otomatis mengikuti gaya pada Load Cell.
- Mengurangi panas pada oli dan menghemat energi dibandingkan sistem hidrolik konvensional.
- Menghemat konsumsi listrik hingga sekitar 50% serta tidak memerlukan sistem pendingin oli besar.
- Dilengkapi tombol Emergency Stop untuk keamanan saat kondisi darurat.
- Sistem kontrol, komputer, layar tampilan, dan printer terintegrasi sehingga lebih mudah digunakan dan dirawat.
| Model | YJW-5000 | YJW-10000 | YJW-20000 | YJW-30000 |
|---|---|---|---|---|
| Rentang Gaya Uji / Test Force Range | 20–5000 kN | 40–10000 kN | 80–20000 kN | 120–30000 kN |
| Akurasi Gaya Uji / Test Force Accuracy | ±1% | ±1% | ±1% | ±1% |
| Gaya Geser Horizontal / Horizontal Shear Force | 1000 kN | 2000 kN | 4000 kN | 6000 kN |
| Stroke Piston Horizontal | 180 mm | 250 mm | 250 mm | 300 mm |
| Gaya Dorong Sudut / Corner Push Force | 300 kN | 600 kN | 1000 kN | 1000 kN |
| Deformasi Vertikal | 0–10 mm (Resolusi 0,001 mm) | 0–20 mm (Resolusi 0,001 mm) | 0–20 mm | 0–20 mm |
| Deformasi Radial | 0–10 mm (Resolusi 0,001 mm) | 0–20 mm (Resolusi 0,001 mm) | 0–20 mm | 0–20 mm |
| Pengukuran Geser Horizontal | 0–150 mm | 0–200 mm | 0–200 mm | 0–200 mm |
| Dimensi Mesin | 5100×1200×3900 mm | 5575×1860×3660 mm | 8600×2300×5300 mm | 10520×3120×5800 mm |
| Daya / Power Supply | AC380V±10% | AC380V±10% | AC380V±10% | AC380V±10% |
| Berat Kotor / Gross Weight | 15000 kg | 35000 kg | 90000 kg | 120000 kg |
