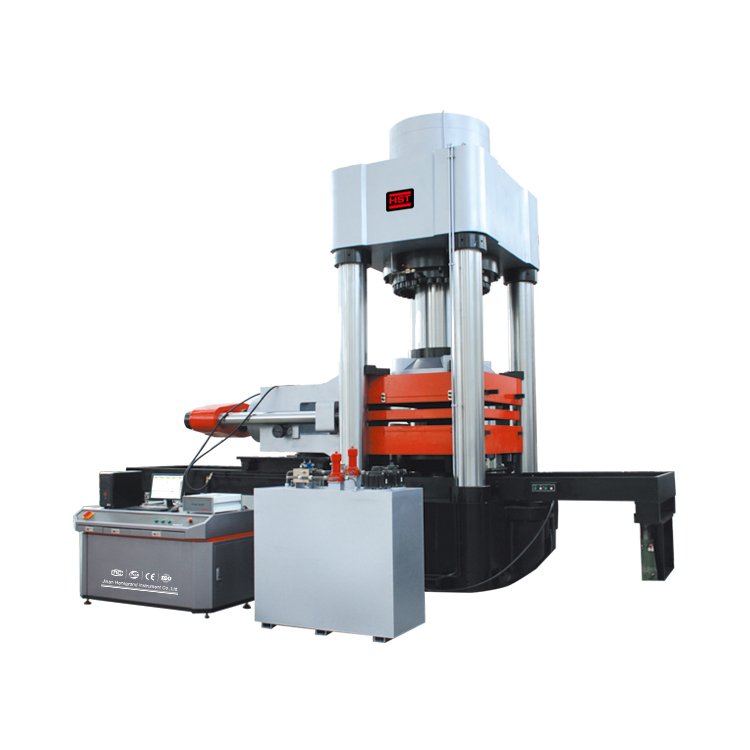

Elastomeric Bearing Testing Machine
Pendahuluan
Elastomeric Bearing Testing Machine adalah mesin pengujian yang digunakan untuk memverifikasi sifat mekanik bantalan elastomer tipe pot, spherical, dan pad bearing yang banyak digunakan pada jalan raya, rel kereta api, jembatan, dan konstruksi bangunan.
Mesin ini mampu mengukur berbagai parameter teknis seperti modulus elastisitas tekan, modulus elastisitas geser, gaya geser statis, kekuatan tekan maksimum, koefisien gesekan, deformasi rotasi, serta deformasi aksial dan lateral akibat beban tekan.
Fitur Utama
Menggunakan komponen sistem hidrolik berkualitas tinggi seperti:
- Germany ECKERLE internal gear pump
- Taiwan DELTA servo motor
- Italy ATOS servo valve
- Japan YUKEN solenoid valve
- US CCC dan SUN hydraulic fittings
untuk memastikan sistem hidrolik memiliki keandalan tinggi, performa stabil, dan umur penggunaan panjang.
- Dilengkapi teknologi inovatif “Follow-up Control Technology” yang memungkinkan tekanan sistem hidrolik meningkat secara otomatis mengikuti gaya pada Load Cell.
- Mengurangi panas oli dan konsumsi energi dibandingkan sistem hidrolik konvensional.
- Menghemat konsumsi listrik hingga sekitar 50% serta tidak membutuhkan sistem pendingin oli besar.
- Dilengkapi tombol Emergency Stop untuk keamanan saat kondisi darurat.
- Sistem kontrol, komputer, layar tampilan, dan printer terintegrasi dalam satu sistem sehingga lebih hemat ruang serta mudah digunakan dan dirawat.
| Parameter | YJW-5000 | YJW-10000 | YJW-20000 | YJW-30000 |
|---|---|---|---|---|
| Rentang Gaya Uji (kN) | 20–5000 | 40–10000 | 80–20000 | 120–30000 |
| Akurasi Gaya Uji | ±1% dari nilai indikasi | ±1% | ±1% | ±1% |
| Gaya Geser Horizontal (kN) | 1000 | 2000 | 4000 | 6000 |
| Stroke Piston Horizontal (mm) | 180 | 250 | 250 | 300 |
| Gaya Dorong Sudut (kN) | 300 | 600 | 1000 | 1000 |
| Rentang Pengukuran Deformasi Vertikal | 0–10 mm (Resolusi 0,001 mm) | 0–20 mm (Resolusi 0,001 mm) | 0–20 mm | 0–20 mm |
| Rentang Deformasi Radial | 0–10 mm (Resolusi 0,001 mm) | 0–20 mm (Resolusi 0,001 mm) | 0–20 mm | 0–20 mm |
| Pengukuran Geser Horizontal | 0–150 mm (Resolusi 0,001 mm) | 0–200 mm (Resolusi 0,001 mm) | 0–200 mm | 0–200 mm |
| Dimensi Mesin (mm) | 5100×1200×3900 | 5575×1860×3660 | 8600×2300×5300 | 10520×3120×5800 |
| Daya | AC380V ±10% | AC380V ±10% | AC380V ±10% | AC380V ±10% |
| Berat Kotor (kg) | 15.000 | 35.000 | 90.000 | 120.000 |
