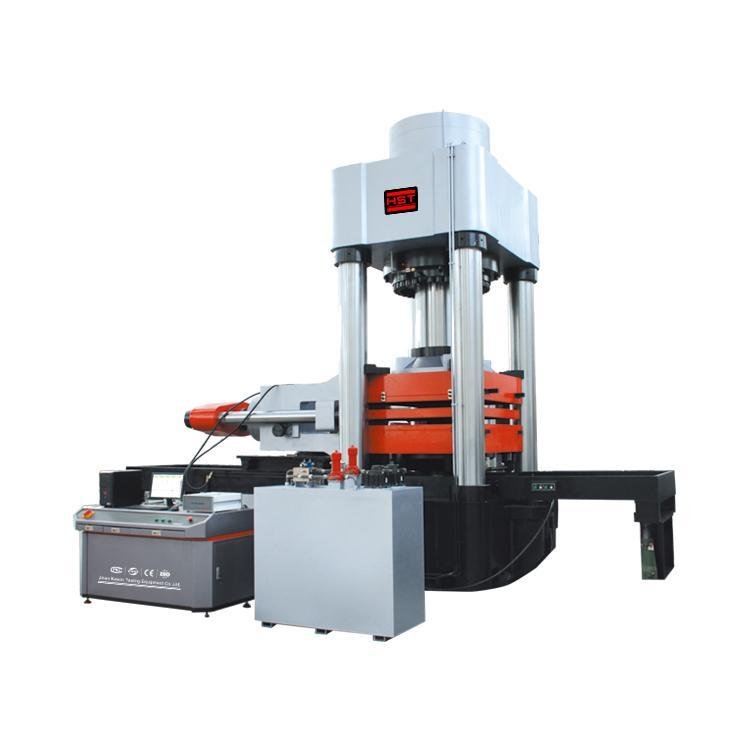

20000KN 2000ton Elastomeric Bearing and shearing Testing Machine
Pendahuluan | Introduction
Mesin Pengujian Bantalan Elastomerik digunakan untuk memverifikasi sifat mekanik berbagai jenis bantalan seperti pot bearing, spherical bearing, dan pad bearing yang banyak digunakan pada konstruksi jalan raya, jalur kereta api, jembatan, dan bangunan.
Mesin ini mampu memperoleh berbagai parameter teknis pengujian, termasuk modulus elastisitas tekan, modulus elastisitas geser, gaya geser statis, kekuatan tekan maksimum, koefisien gesekan, deformasi rotasi, serta deformasi aksial dan lateral di bawah tekanan.
Fitur Utama | Features
- Menggunakan komponen hidrolik berkualitas tinggi seperti pompa roda gigi internal ECKERLE Jerman, motor servo DELTA Taiwan, katup servo ATOS Italia, katup solenoid YUKEN Jepang, serta fitting hidrolik CCC dan SUN Amerika untuk memastikan sistem hidrolik memiliki keandalan tinggi dan performa optimal.
- Dilengkapi teknologi inovatif “Follow-up” yang memungkinkan tekanan sistem meningkat secara bertahap mengikuti gaya pada Load Cell. Teknologi ini dapat menghindari peningkatan suhu oli akibat tekanan konstan serta mengurangi pemborosan energi.
- Dengan teknologi tersebut, sistem tidak memerlukan pendingin oli berukuran besar dan mampu menghemat konsumsi listrik hingga 50% dibandingkan hydraulic power pack tradisional.
- Dilengkapi tombol Emergency Stop pada panel kontrol untuk menghentikan proses pengujian dalam kondisi darurat.
- Sistem controller, kontrol elektrik, komputer, layar display, dan printer telah terintegrasi sehingga menghemat ruang serta memudahkan pengoperasian dan perawatan.
| Model | YJW-5000 | YJW-10000 | YJW-20000 | YJW-30000 |
|---|---|---|---|---|
| Rentang Gaya Uji (KN) | 20-5000 | 40-10000 | 80-20000 | 120-30000 |
| Akurasi Gaya Uji (%) | ±1 dari nilai indikasi | ±1 dari nilai indikasi | ±1 dari nilai indikasi | ±1 dari nilai indikasi |
| Gaya Geser Horizontal (KN) | 1000 | 2000 | 4000 | 6000 |
| Langkah Piston Horizontal (mm) | 180 | 250 | 250 | 300 |
| Gaya Dorong Sudut (KN) | 300 | 600 | 1000 | 1000 |
| Rentang Pengukuran Deformasi Vertikal (mm) | 0-10 (Resolusi 0,001 mm) | 0-20 (Resolusi 0,001 mm) | 0-20 (Resolusi 0,001 mm) | 0-20 (Resolusi 0,001 mm) |
| Rentang Pengukuran Deformasi Radial (mm) | 0-10 (Resolusi 0,001 mm) | 0-20 (Resolusi 0,001 mm) | 0-20 (Resolusi 0,001 mm) | 0-20 (Resolusi 0,001 mm) |
| Rentang Pengukuran Geser Horizontal (mm) | 0-150 (Resolusi 0,001 mm) | 0-200 (Resolusi 0,001 mm) | 0-200 (Resolusi 0,001 mm) | 0-200 (Resolusi 0,001 mm) |
| Dimensi (mm) | 5100×1200×3900 | 5575×1860×3660 | 8600×2300×5300 | 10520×3120×5800 |
| Daya | 10kW AC380V±10% | 20kW AC380V±10% | 10kW AC380V±10% | 25kW AC380V±10% |
| Berat Kotor (kg) | 15000 | 35000 | 90000 | 120000 |
Keunggulan Produk | Product Advantages
- Pengujian bantalan elastomerik dengan tingkat akurasi tinggi.
- Sistem hidrolik hemat energi dengan teknologi kontrol modern.
- Cocok untuk pengujian material konstruksi berskala besar.
- Digunakan pada laboratorium teknik sipil, proyek jembatan, jalan raya, rel kereta api, dan industri konstruksi.
