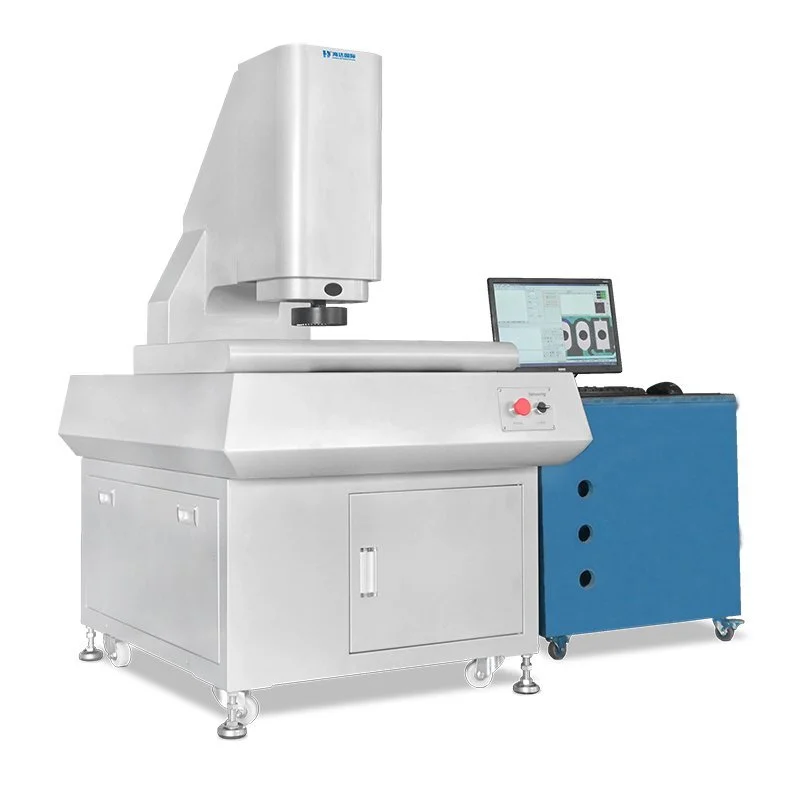

Large Video Measuring Machine
Large Video Measuring Machine adalah alat ukur optik berukuran besar yang digunakan untuk mengukur dimensi, bentuk, posisi, sudut, kontur, dan profil komponen berukuran besar secara non-kontak. Dengan sistem pencitraan digital beresolusi tinggi, alat ini memungkinkan pemeriksaan berbagai fitur benda kerja secara akurat tanpa memberikan tekanan atau kerusakan pada permukaan sampel.
Dilengkapi dengan kamera beresolusi tinggi, lensa optik presisi, meja ukur berukuran besar, sistem pencahayaan yang dapat disesuaikan, serta perangkat lunak pengukuran dan analisis otomatis, Large Video Measuring Machine mampu menghasilkan hasil pengukuran yang akurat, konsisten, dan dapat diulang. Alat ini banyak digunakan dalam industri otomotif, elektronik, plastik, mold, komponen mesin, manufaktur presisi, laboratorium kontrol kualitas, dan pusat penelitian untuk memastikan produk berukuran besar memenuhi spesifikasi dimensi dan toleransi yang ditetapkan.
VML-CNC Characteristics:
| ● Modern shape design; ● Fashionable auto-painting-craftwork; ● Steady granite base; ● Stable imported V-shape guide; ● Precise metal and glass worktable; ● High-speed 3-axis CNC driven motor; ● Adjustable USB 4division ring LED illumination; ● Advanced Pomeas 0.7～4.5X Zoom lens; ● Wonderful SONY 1/2“ Color CCD camera; ● Powerful 2.5D measuring software QuickMeasuring 4.1 version. |
VML-CNC Standard Delivery:
| Standard Delivery | Order# | Standard Delivery | Order# | Standard Delivery | Order# |
| Measuring Software | QM4.1 | CCD Camera MC3 | 484-123 | Pomeas detent zoom lens | 421-101 |
| Calibration Block | 581-801 | Capture Card 7130 | 527-130 | LED Lightsource | 425-400 |
| Scale Transfer U3 | 564-301 | Power,AV,RS232 Cable | Dell PC host |
|
VML-CNC Optional Accessories:
| Optional Accessories | Order# | Optional Accessories | Order# | Optional Accessories | Order# |
| Pomeas Coaxial zoom lens | 421*001 | Pomeas motor zoom lens | 421-001 | Operation Joystick | 581-542 |
| Working Cupboard ST03 | 581-631 | ||||
Spesifikasi Produk
| Mode | VML-6060CNC | VML-1080CNC | VML-1210CNC |
| Order# | 52-661 | 523-181 | 523-121 |
| Metal table size | 800x800mm | 1140x1000mm | 1140x1360mm |
| Glass table size | 650x650mm | 1050x850mm | 1050x1250mm |
| Travel: X,Y | 600x600mm | 1000x800mm | 1200x1000mm |
| Z-axis Travel | 200mm | 200mm | 200mm |
| Resolution | 0.0005mm | 0.0005mm | 0.0005mm |
| X,Y-axis accuracy | ≤(3+L/200)um | ≤(3+L/200)um | ≤(3+L/200)um |
| Measuring software | QM4.1 | QM4.1 | QM4.1 |
