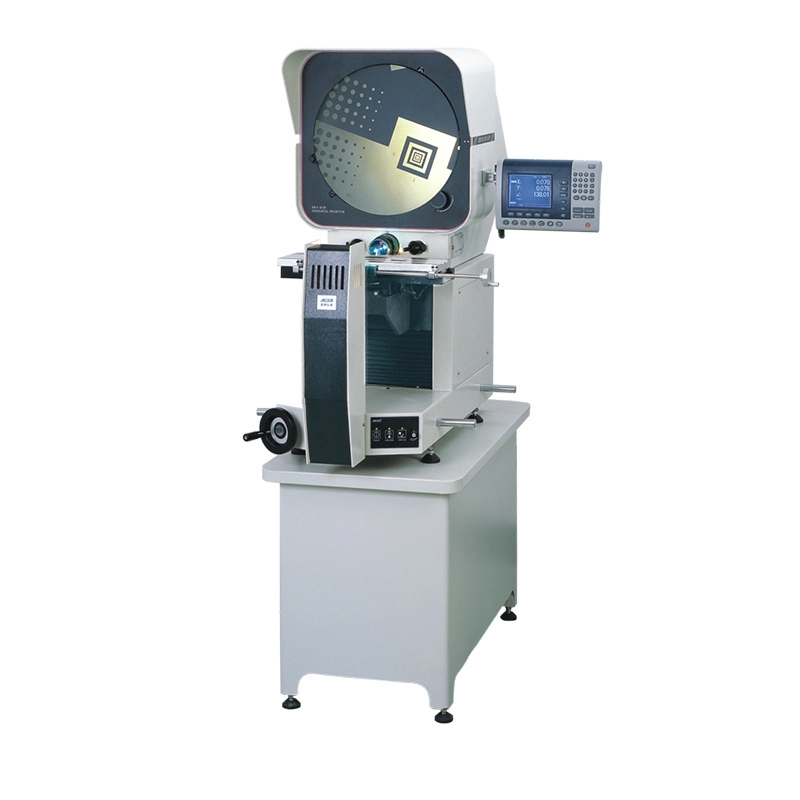

Horizontal Measuring Projector
Horizontal Measuring Projector adalah alat ukur optik presisi yang digunakan untuk memeriksa dimensi, bentuk, sudut, kontur, dan profil komponen dengan metode proyeksi horizontal. Alat ini memperbesar bayangan benda kerja ke layar pengamatan sehingga detail geometri dapat diukur dan dianalisis secara akurat tanpa merusak sampel.
Dilengkapi dengan sistem proyeksi optik berkualitas tinggi, meja ukur presisi, layar pembesaran beresolusi tinggi, sistem koordinat pengukuran digital, serta perangkat lunak analisis data, Horizontal Measuring Projector mampu menghasilkan hasil pengukuran yang akurat, konsisten, dan dapat diulang. Alat ini banyak digunakan dalam industri manufaktur, permesinan presisi, elektronik, cetakan (mold), komponen otomotif, laboratorium kontrol kualitas, dan pusat penelitian untuk memastikan dimensi produk sesuai dengan spesifikasi teknis dan standar pengukuran yang berlaku.
Spesifikasi Produk
| Work table |
X-axis travel (mm) |
300 |
| Y-axis travel (mm) |
125 |
| Metal table size (mm) |
408×126 |
| Z-axis travel (mm) |
150(For Focus) |
| Measuring accuracy |
(≦3+L/200)um |
| Grating ruler resolution |
0.0005mm |
| Projection screen |
screen size(mm): Φ425mm
Adopt Japanese photolithography technology, engraved with rice word line. |
| Rotary range :0~360° |
| Rotation angle display resolution :1’or 0.01°
Adopt Japanese rotary encoder |
| Objective
lens
|
Magnification |
10X
(Essential) |
20X
(Optional ) |
50X
(Optional) |
100X
(Optional) |
| object view(mm) |
Φ103.9 |
Φ20 |
Φ8 |
Φ4 |
| Work distance(mm) |
77.7 |
95.1 |
65.7 |
35.0 |
| Data processing system |
Multifunction data processing system, can measure point, line and angle. |
| Illumination |
24V/150w Halogen lamps
Transmission and reflection lighting adopts 24V, 150W halogen lamps imported from Osram, Germany. |
| Cold |
Forced air cooling (3 Axial fan ) |
| Machine Size |
1350*660*1170mm |
| Power |
110/220V(AC).50/60Hz,400W |
